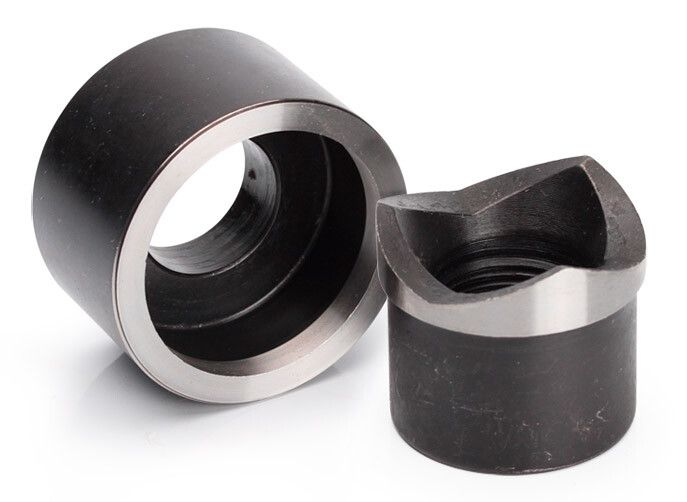

Матрица для пробивки отверстий МПО-28.3 (комплект) КВТ 61817

Матрица для пробивки отверстий МПО-28,3 серия ПРОФИ, КВТ - это компактная металлическая оснастка для точной пробивки круглых отверстий диаметром 28,3 мм в листовой стали толщиной до 1,5 мм. Разработана для совместного использования с механическими и гидравлическими прессами серии ППО и ПГПО, обеспечивает надёжную работу в условиях электромонтажа и производства распределительных щитов.

Назначение и область применения

Матрица для пробивки отверстий МПО-28,3 серия ПРОФИ, КВТ предназначена для формирования круглых отверстий в листовой стали ST 37. Подходит для работ с медными и стальными шинами, корпусами электрошкафов, кабельными каналами и другими элементами электрощитового оборудования. Часто используется при установке входных и выходных гермовводов типа PG21, где требуется точно вырезанное отверстие под резьбу.

Технические характеристики

• Диаметр отверстия: 28,3 мм
• Максимальная толщина материала: 1,5 мм
• Обрабатываемый материал: листовая сталь ST 37
• Форма отверстия: круглая
• Материал матрицы: углеродистая сталь
• Цвет: черный
• Работает в механическом и гидравлическом режимах
• Поддерживает использование щелевого пробойника и щелевого пуансона
• Диаметр отверстия под кабельный ввод: PG21

Совместимость и монтаж

Матрица для пробивки отверстий МПО-28,3 серия ПРОФИ, КВТ работает в составе пары “матрица–пуансон” и совместима со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через резьбовую шпильку и прижимную втулку, входящие в комплект. Перед использованием проверьте соответствие диаметра пуансона и матрицы - они должны быть идеально подобраны друг к другу. Неправильно подобранная пара вызывает деформацию отверстия или повреждение инструмента.

Преимущества

• Высокая прочность стальной конструкции - долговечность даже при частом применении
• Раздельная система высечки: отходы легко выводятся из пуансона, снижаются риски заклинивания
• Поддержка двух типов привода - можно использовать как ручным, так и гидравлическим прессом
• Стандартный диаметр отверстия PG21 - сразу готово для установки кабельных вводов
• Комплексная комплектация: матрица + пуансон + шпилька + прижимная втулка - всё необходимое в одном наборе

Ограничения применения

• Не материалы толще 1,5 мм - риск поломки пуансона или недостаточного качества отверстия
• Не предназначен для пробивки цветных металлов (например, меди или алюминия) толще 1 мм - возможна быстрая потеря режущих кромок
• Запрещено использовать с прессами, не указанными в списках совместимости - некорректная центровка приведёт к браку или аварии
• Не рассчитана на автоматизированные линии - только периодическое ручное или полуавтоматическое использование

Примеры использования

• Пробивка отверстий под PG21 в стенках металлических распределительных щитов
• Формирование проёмов для кабельных вводов в корпусах управления станков
• Подготовка мест для монтажа заземления в стальных рамах силовых
• Изготовление отверстий под термореле или контакторы в панелях АВР

Практические советы

• Перед пробивкой зачистите поверхность от краски, ржавчины и масла - это продлит срок службы матрицы и повысит качество отверстия
• Проверяйте положение матрицы перед каждым ударом - она должна быть строго перпендикулярна поверхности
• После каждого 10–15 отверстий смазывайте рабочие поверхности машинным маслом - особенно важно при работе с гидравликой
• Храните матрицу для пробивки отверстий МПО-28,3 серия ПРОФИ, КВТ в сухом месте, желательно в оригинальном футляре - предотвращает коррозию и повреждение режущей кромки
• Если отверстие получается с заусенцами - замените пуансон; если матрица треснула - её нельзя ремонтировать, нужна новая
