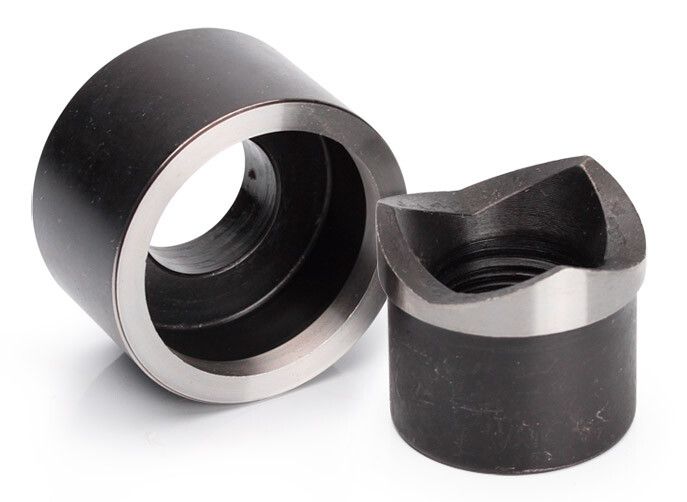

Матрица для пробивки отверстий МПО-18.6 (комплект) КВТ 61813

Матрица для пробивки отверстий МПО-18,6 серия ПРОФИ, КВТ - это компонент для точной пробивки круглых отверстий в листовой стали толщиной до 1,5 мм. Используется в электромонтаже совместно с механическими и гидравлическими прессами для подготовки мест кабельного ввода, особенно при работе с трубными вводами PG11.

Назначение и область применения

Матрица для пробивки отверстий МПО-18,6 серия ПРОФИ, КВТ предназначена для создания круглых отверстий диаметром 18,6 мм в листовой стали ST 37. Подходит для электромонтажных работ, где требуется быстрая и точная пробивка отверстий под кабельные вводы, например, для соединений типа PG11. Компонент работает в паре с соответствующим пуансоном и применяется вручную или с использованием прессового оборудования.

Технические характеристики

• Диаметр отверстия: 18,6 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Материал матрицы: сталь
• Форма отверстия: круглая
• Цвет: черный
• Работает в механическом и гидравлическом режимах
• Поддерживает щелевой пробой и щелевой пуансон
• Диаметр отверстия под кабельный ввод: PG11

Совместимость и монтаж

Матрица для пробивки отверстий МПО-18,6 серия ПРОФИ, КВТ используется исключительно в паре с подходящим пуансоном - они составляют единую перфоформу. Установка происходит в прессовое оборудование следующих моделей:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Комплектация включает: матрицу, пуансон, резьбовую шпильку и прижимную втулку - все элементы уже собраны и готовы к установке. Перед монтажом проверьте соответствие диаметра отверстия в прессе и размера матрицы. Неправильная посадка снижает точность пробивки и повышает риск поломки.

Преимущества

• Высокая прочность стальной конструкции обеспечивает долгий срок службы даже при частом использовании
• Разделенная система выдавливания (высечка делится на две части) предотвращает засорение пуансона - отходы легко удаляются
• Поддержка двух типов привода (механического и гидравлического) расширяет возможности применения
• Унифицированная форма и размеры позволяют использовать матрицу в большинстве популярных прессов КВТ

Ограничения применения

• Не подходит для материалов толще 1,5 мм - возможна деформация или поломка
• Не предназначен для работы с медью, алюминием или пластиком - оптимизирована только для листовой стали ST 37
• Не используйте с прессами, не указанными в списке совместимости - риск повреждения оборудования
• Запрещено применять без прижимной втулки и резьбовой шпильки - это нарушает центровку и вызывает биение

Примеры использования

• Пробивка отверстий в корпусах распределительных щитов под кабельные вводы PG11
• Подготовка отверстий в металлических панелях для монтажа электрооборудования на заводах
• Создание входных отверстий в шкафах автоматизации на конвейерах
• Работа с тонколистовой сталью при ремонте или сборке электрощитов

Практические советы

• Перед пробивкой всегда проверяйте, чтобы металл был плотно зафиксирован - люфт приводит к смещению отверстия
• При использовании гидравлического пресса не превышайте давление выше нормы - это может повредить матрицу
• После каждой сотни операций осмотрите рабочую поверхность матрицы - при появлении забоин или закаливания замените комплект
• Храните матрицу для пробивки отверстий МПО-18,6 серия ПРОФИ, КВТ в сухом месте, желательно в оригинальной упаковке - во избежание коррозии
• Если вам нужна другая форма или диаметр - выбирайте другие модели серии ПРОФИ, КВТ; эта матрица рассчитана только на 18,6 мм и PG11
