Набор матриц для пробивки отверстий НМПО-MG серия ПРОФИ - 61812 КВТ

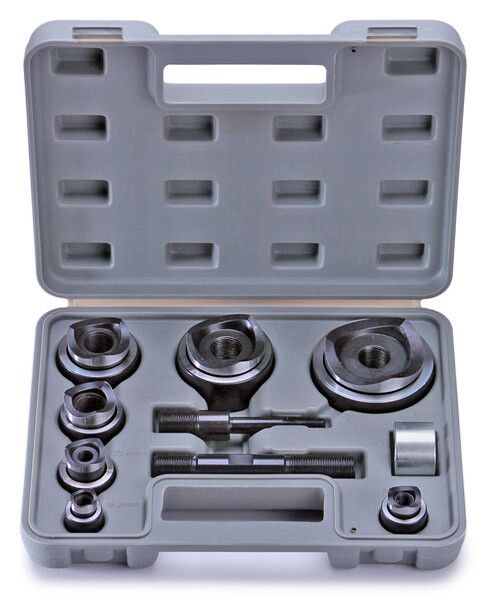

Набор матриц для пробивки отверстий НМПО-MG серия ПРОФИ, КВТ, КВТ-н - комплект из семи круглых перфоформ с пуансонами для точной пробивки отверстий под кабельные вводы серии MG в листовой стали и других металлических поверхностях. Комплект поставляется в прочном кейсе и совместим с популярными гидравлическими прессами КВТ.

Назначение и область применения

Набор предназначен для быстрой и точной пробивки круглых отверстий в листовом металле под установку кабельных вводов серии MG. Подходит для работ на щитовых устройствах, распределительных коробках, панелях управления и корпусах оборудования. Часто используется при монтаже силовых и слаботочных систем в промышленности, энергетике и автоматизации.

Технические характеристики

• Диаметры отверстий: 16,2 / 20,5 / 25,4 / 32,5 / 40,5 / 50,5 / 64,0 мм - соответствуют стандартным размерам кабельных вводов PG и ISO
• Максимальная толщина обрабатываемого материала: до 1,5 мм - для нержавеющей стали; до 3 мм - для листовой стали ST 37
• Количество элементов: 7 пар «матрица–пуансон»
• Тип пробойника: щелевой - обеспечивает разрыв отхода на две части, предотвращая засорение
• Материал: закалённая сталь - устойчив к износу при частом использовании
• Количество стяжных болтов: 2 шт. (М10/20 и М20/20)
• Опорная втулка: в комплекте - для равномерного распределения нагрузки
• Упаковка: жесткий пластиковый кейс черного цвета

Совместимость и монтаж

Набор НМПО-MG серия ПРОФИ, КВТ, КВТ-н работает с гидравлическими прессами КВТ: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Для установки используйте два стяжных болта, входящих в комплект. Убедитесь, что диаметр посадочного места на прессе соответствует размеру матрицы - 64 мм максимальный. Перед заменой перфоформ всегда отключите питание пресса и проверьте центровку.

Преимущества

• Щелевой дизайн пуансонов - отход выталкивается двумя половинками, исключает застревание и необходимость ручной очистки
• Высокая точность размеров - каждый диаметр точно соответствует требованиям кабельных вводов MG (16/20/25/32/40/50/63)
• Закалённая сталь - увеличенный срок службы даже при интенсивном использовании
• Компактная упаковка - все элементы хранятся в одном кейсе, легко транспортировать и находить нужную матрицу
• Полную совместимость с прессами КВТ - не требует адаптеров или доработок

Ограничения применения

• Не предназначена для работы с толщиной более 3 мм в обычной стали и более 1,5 мм в нержавейке - риск деформации или поломки инструмента
• Не подходит для пробивки медных, алюминиевых или мягких сплавов без предварительной проверки - возможна повышенная деформация
• Не использовать с прессами других брендов, кроме указанных - не гарантируется правильная центровка и безопасность
• Перфоформы свыше 28,3 мм не имеют внутреннего механизма разрушения отхода - требуется контроль за удалением выброса

Примеры использования

• Пробивка отверстий под вводы MG-25 в корпусе распределительного щита из стали ST 37 толщиной 2 мм
• Подготовка панели управления станка для установки кабельных вводов PG 16 и PG 32
• Монтаж кабельных вводов в шкафах АСУ ТП с применением пресса ПГПО-60
• Серийное изготовление панелей в условиях ремонтной мастерской с ограниченным доступом к CNC-оборудованию

Практические советы

• Перед пробивкой проверяйте соответствие диаметра перфоформы и ввода - например, 25,4 мм = ввод MG-25
• Для материалов выше 2 мм рекомендуется смазывать поверхность маслом - снижает усилие и продлевает жизнь матриц
• После каждого цикла осматривайте пуансон и матрицу на наличие задиров - при появлении следов износа заменяйте пару полностью
• Храните набор в сухом месте - влага вызывает коррозию, особенно на стальных деталях
• При работе с нержавеющей сталью используйте минимальную скорость пресса - повышает качество кромки и снижает риск трещин
