Матрица для пробивки отверстий МПО-64.0 (комплект) КВТ 61828

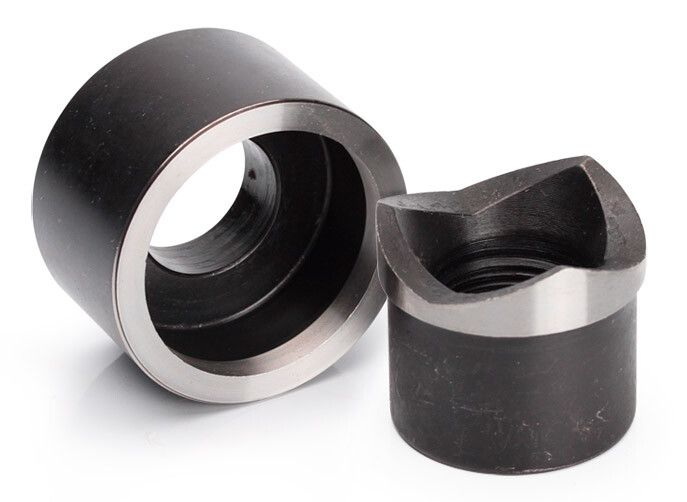

Матрица для пробивки отверстий МПО-64.0 серия ПРОФИ, КВТ - это комплект «матрица–пуансон» для точной пробивки круглых отверстий диаметром 64 мм в листовой стали толщиной до 1,5 мм. Устройство предназначено для электромонтажных работ и совместимо с механическими и гидравлическими прессами серии ППО и ПГПО.

Назначение и область применения

Матрица для пробивки отверстий МПО-64.0 серия ПРОФИ, КВТ используется для создания круглых отверстий в металлических деталях - например, в корпусах распределительных щитов, кабельных лотках или опорных плитах. Подходит для работы с листовой сталью ST 37. Применяется в условиях мастерских, на объектах электромонтажа и на производстве, где требуется быстрая и точная перфорация без сверления.

Технические характеристики

• Диаметр отверстия: 64 мм (соответствует ISO 63)
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Материал матрицы и пуансона: сталь
• Форма отверстия: круглая
• Режимы работы: механический и гидравлический
• Комплект: матрица + пуансон (пара)
• Цвет: черный
• Щелевые элементы: да (возможно использование щелевых пуансона и матрицы)

Совместимость и монтаж

Матрица для пробивки отверстий МПО-64.0 серия ПРОФИ, КВТ работает только с подходящими прессами. Для установки необходимо закрепить пару «матрица–пуансон» в соответствующих патронах оборудования. Обязательно проверьте соответствие посадочного диаметра и типа крепления.

• Поддерживаемые прессы: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А
• Не используйте с прессами, не указанными в списке - возможна деформация или повреждение инструмента
• Перед монтажом убедитесь, что пуансон точно центрирован относительно матрицы

Безопасность и стандарты

Инструмент соответствует требованиям безопасности при работе с механическим и гидравлическим оборудованием. Все операции проводятся в соответствии с правилами техники безопасности: использовать средства защиты глаз и рук, фиксировать заготовку, не применять усилие выше допустимого. Отсутствие сертификатов EN/IEC не указано - продукт ориентирован на внутренний рынок РФ и не имеет деклараций ЕАЭС в предоставленных данных.

Преимущества

• Высокая прочность: стальная конструкция выдерживает многократные нагрузки
• Универсальный режим: одинаково эффективна при ручном и гидравлическом приводе
• Предварительно подобранная пара «матрица–пуансон» обеспечивает точную форму отверстия
• Щелевые элементы позволяют легко выводить отходы при пробивке
• Оптимизированный профиль отверстия по ISO 63 - совместим с большинством стандартных креплений и муфт

Ограничения применения

• Не применяйте для материалов толще 1,5 мм - риск поломки пуансона
• Не используйте для цветных металлов, меди, алюминия или нержавеющей стали - инструмент рассчитан только на сталь ST 37
• Запрещена работа без надлежащей фиксации заготовки - возможен выброс отходов
• Не подходит для автоматических линий без системы контроля давления
• Не предназначен для пробивки отверстий близко к краям листа - минимальное расстояние до края должно быть не менее 1,5×диаметра отверстия (96 мм)

Примеры использования

• Пробивка отверстий под кабельные вводы в стальных корпусах распределительных щитов
• Формирование мест крепления для кронштейнов в кабельных лотках
• Подготовка платформ под болтовые соединения в силовых шкафах
• Создание технологических отверстий при сборке заземляющих решёток

Практические советы

• Перед каждой пробивкой смазывайте рабочую поверхность матрицы и пуансона машинным маслом - продлевает срок службы
• Проверяйте состояние режущего края после каждых 50–70 отверстий; при затуплении замените пару
• При использовании с прессом ППО-115 убедитесь, что он установлен на жесткой площадке - вибрация снижает точность
• Храните матрицу для пробивки отверстий МПО-64.0 серия ПРОФИ, КВТ в сухом месте, защищенном от коррозии
• Не пытайтесь использовать одну матрицу с другим пуансоном - даже небольшая разница в диаметре вызывает перекос и выход из строя
