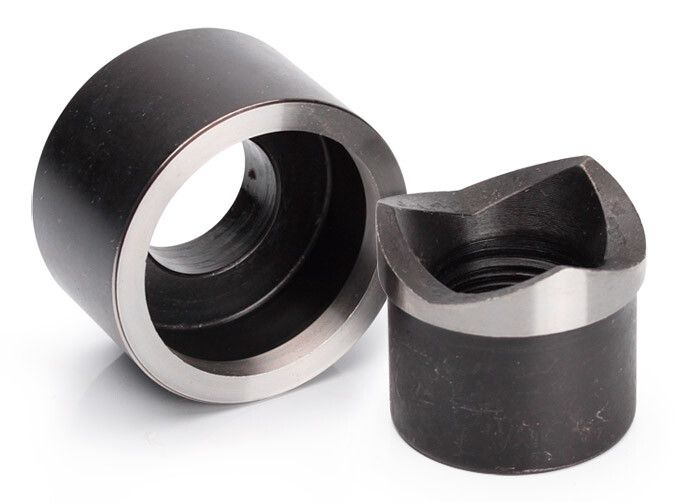

Матрица для пробивки отверстий МПО-50.5 (комплект) КВТ 61824

Матрица для пробивки отверстий МПО-50,5 серия ПРОФИ, КВТ - это компонент системы механического и гидравлического пробивания круглых отверстий в листовой стали, предназначенный для точного формирования проёмов диаметром 50,5 мм. Устройство работает в паре с соответствующим пуансоном и совместимо с основными моделями прессов КВТ.

Назначение и область применения

Матрица для пробивки отверстий МПО-50,5 серия ПРОФИ, КВТ используется в электромонтажных работах для создания круглых отверстий в металлических деталях - например, в щитах, корпусах оборудования, кабельных каналах. Подходит для обработки листовой стали ST 37 толщиной до 1,5 мм. Применяется там, где требуется быстрое, качественное и без заусенцев сверление отверстий под кабели, трубки или крепления.

Технические характеристики

• Тип изделия: матрица для пробивки
• Диаметр отверстия: 50,5 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: листовая сталь ST 37
• Форма отверстия: круглая
• Материал матрицы: сталь
• Цвет: черный
• Режимы работы: механический и гидравлический
• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО-50,5 серия ПРОФИ, КВТ рассчитана на работу исключительно в паре с подходящим пуансоном того же типа. Для установки необходимо закрепить её в прессе согласно инструкции производителя. Комплекс совместим со следующими моделями:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Не используйте матрицу с прессами, предназначенными для других диаметров - это повредит инструмент и снижает качество пробивки. Диаметр 50,5 мм требует точной центровки; проверьте соответствие оси пуансона и матрицы перед запуском.

Преимущества

• Высокая прочность стальной конструкции обеспечивает долгую службу даже при частом использовании
• Поддержка двух типов привода - механического и гидравлического - даёт гибкость выбора инструмента
• Полный комплект внутри одной единицы (пуансон + шпилька + втулка) минимизирует потери и ускоряет замену
• Удобна для массового производства: одинаковые отверстия с минимальным допуском

Ограничения применения

• Не материалы толще 1,5 мм - возможен износ или деформация элементов
• Не подходит для цветных металлов, меди, алюминия толще 1,5 мм - риск зажевывания и некачественного выдавливания
• Запрещено использовать с прессами, не указанными в списках совместимости - особенно с устройствами для больших диаметров (например, ППО-115 для отверстий >60 мм)
• Не применяйте в условиях повышенной влажности без защиты - сталь подвержена коррозии

Примеры использования

• Пробивание отверстий в стальных щитах распределительных устройств для вывода силовых кабелей
• Формирование крепёжных проёмов в корпусах автоматических станций
• Создание каналов для проводов в панелях управления на заводах
• Монтаж кабельных вводов в системах автоматизации

Практические советы

• Перед каждым применением смазывайте рабочую поверхность матрицы и пуансона машинным маслом - это продлевает срок службы и улучшает выход отхода
• Проверяйте наличие и целостность прижимной втулки - она предотвращает боковое смещение при нагрузке
• Если отход не выбрасывается полностью - возможно, нужна более мощная система привода или чистка внутренней полости пуансона
• Храните комплект в сухом месте, желательно в оригинальной упаковке - чтобы не потерять маленькие элементы (резьбовую шпильку, втулку)
• Для отверстий около 50 мм лучше всего использовать именно эту модель - другие аналоги часто имеют меньший допуск или отличаются по форме посадки
