Матрица для пробивки отверстий МПО-37.0 (комплект) КВТ 61821

Матрица для пробивки отверстий МПО-37,0 (комплект), серия ПРОФИ от бренда КВТ - это компактный инструмент для точной пробивки круглых отверстий диаметром 37 мм в листовой стали толщиной до 1,5 мм. Комплект включает все необходимые элементы для работы с механическими и гидравлическими прессами, обеспечивая надёжную и повторяемую операцию в условиях электромонтажа.

Назначение и область применения

Матрица для пробивки отверстий МПО-37,0 (комплект), серия ПРОФИ предназначена для создания круглых отверстий в металлических листах. Основное применение - электромонтаж: подготовка отверстий под кабельные вводы, монтаж корпусов, установку соединителей и других элементов в распределительных щитах, коробках и шкафах. Подходит для работы с листовой сталью ST 37. Может использоваться как в цехах, так и на объектах при необходимости быстрого и качественного сверления без образования заусенцев.

Технические характеристики

• Максимальный диаметр отверстия: 37 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Форма отверстия: круглая
• Материал матрицы и пуансона: сталь
• Цвет: черный
• Работа возможна в механическом и гидравлическом режимах
• Диаметр отверстия под кабельный ввод PG29 - совмещён с формой пробиваемого отверстия

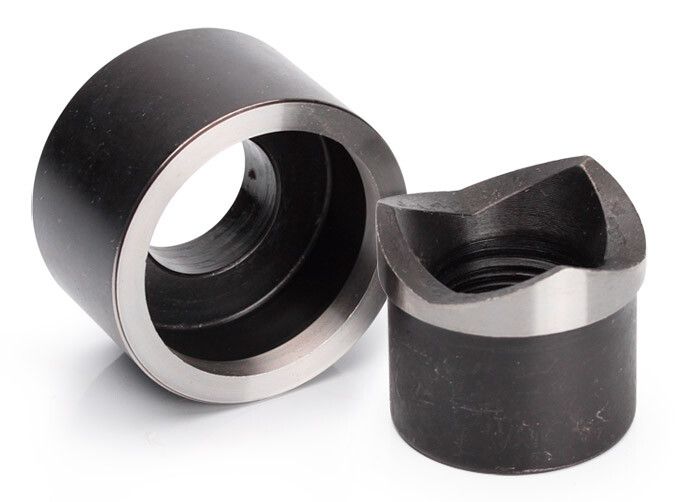

• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО-37,0 (комплект), серия ПРОФИ совместима с прессами КВТ: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Установка происходит через резьбовую шпильку и прижимную втулку - фиксация жесткая, без люфта. Для замены достаточно вынуть старый комплект и вставить новый. Нет необходимости в регулировке - система самоприспособляемая. Перед работой проверьте соответствие диаметра отверстия в прессе и размера матрицы - не допускается использование с прессами, рассчитанными на большие диаметры (например, ППО-115 для отверстий 60–115 мм), чтобы избежать повреждений.

Преимущества

• Высокая точность: отверстие получается чёткое, без деформаций краёв
• Удобство сборки: весь комплект собран и готов к работе сразу после доставки
• Поддержка двух типов привода: можно использовать как ручным, так и гидравлическим прессом
• Долговечность: стальная конструкция выдерживает многократные циклы пробивки
• Совпадение диаметра отверстия с размером PG29 - позволяет сразу вставлять кабельные вводы без доработки

Ограничения применения

• Не подходит для материалов толще 1,5 мм - риск заклинивания, поломки пуансона
• Не предназначен для работы с медью, алюминием или пластиком - оптимизирована только для листовой стали ST 37
• Запрещено использовать с прессами, не указанными в списке совместимости - особенно с моделями для крупных отверстий (более 40 мм)
• Не работает в автоматических линиях - требует ручного или полуавтоматического управления

Примеры использования

• Пробивка отверстий под кабельные вводы PG29 в стальных щитах для промышленного оборудования
• Подготовка мест для монтажа контакторов и автоматов в распределительных коробках
• Изготовление отверстий в корпусах для вентиляции или крепления кабельных каналов
• Работа на объектах, где невозможно использовать сверло - например, при наличии уже установленных проводов рядом

Практические советы

• Перед пробивкой убедитесь, что металл плотно прижат к поверхности пресса - иначе возникает сдвиг и некачественная форма отверстия
• Проверяйте состояние пуансона и матрицы после каждых 50–100 операций - при появлении задиров или сколов замените комплект
• Не используйте смазку на рабочих поверхностях - она снижает качество пробивки и может вызвать прилипание отхода
• При работе с тонким листом (менее 1 мм) увеличьте усилие пресса - это предотвращает образование “шапочки” вокруг отверстия
• Храните комплект в сухом месте - даже стальные детали могут окисляться при длительном воздействии влаги
