Матрица для пробивки отверстий МПО-40.5 (комплект) КВТ 61822

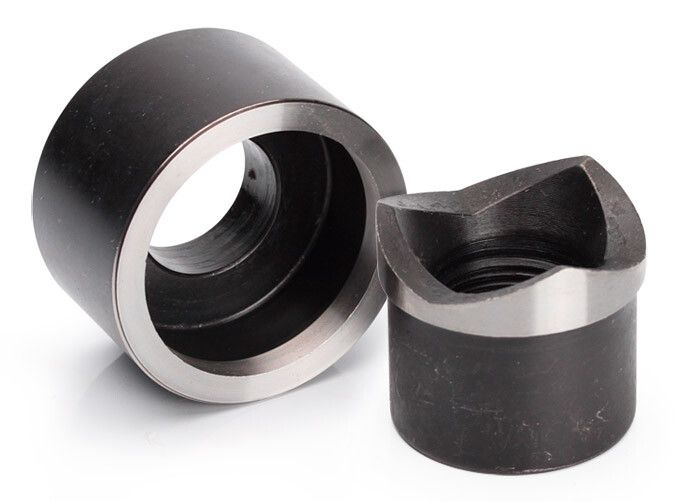

Матрица для пробивки отверстий МПО-40,5 серия ПРОФИ, КВТ - это компонент для механической и гидравлической пробивки круглых отверстий диаметром 40,5 мм в листовой стали толщиной до 1,5 мм. Используется в электромонтаже для подготовки отверстий в корпусах, щитах и шинах. Комплект состоит из матрицы, пуансона, шпильки и прижимной втулки - всё необходимое для надёжного и точного формирования отверстий.

Назначение и область применения

Матрица для пробивки отверстий МПО-40,5 серия ПРОФИ, КВТ предназначена для создания круглых отверстий в металлических деталях. Подходит для работы с листовой сталью ST 37, часто применяемой в электрощитах, распределительных устройствах и кабельных каналах. Используется совместно с ручными и гидравлическими прессами в условиях мастерских и на объектах электромонтажа.

Технические характеристики

• Диаметр отверстия: 40,5 мм - соответствует ISO 40, обеспечивает стандартизированную посадку для кабельных вводов и фитингов
• Максимальная толщина обрабатываемого материала: 1,5 мм - оптимальна для тонколистовой стали, не подходит для более толстых заготовок
• Материал матрицы: сталь - повышенная износостойкость, сохраняет форму после многократного использования
• Форма отверстия: круглая - исключает застревание отходов, упрощает удаление пробоя
• Режимы работы: механический и гидравлический - совместима с широким спектром прессов
• Цвет: черный - антикоррозийное покрытие, снижающее риск окисления при хранении

Совместимость и монтаж

Матрица для пробивки отверстий МПО-40,5 серия ПРОФИ, КВТ работает в паре с пуансоном того же типа. Устанавливается в следующие модели прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через резьбовую шпильку и прижимную втулку, входящие в комплект. Перед работой проверьте соответствие диаметра отверстия в прессе и размера матрицы - не допускается использование с прессами, рассчитанными на другие диаметры (например, ППО-115 предназначен для отверстий 60–115 мм, поэтому МПО-40,5 требует другого оборудования).

Преимущества

• Высокая точность формирования отверстий благодаря жесткой конструкции и точному изготовлению
• Поддержка двух типов привода - можно использовать как ручным, так и гидравлическим прессом, повышая универсальность
• Комплексный набор: матрица + пуансон + крепёж - не требуется докупать элементы
• Удобство обслуживания: отходы не задерживаются внутри пуансона, что снижает частоту остановок для очистки

Ограничения применения

• Не применяется для материалов толще 1,5 мм - возможен выход из строя матрицы или пуансона
• Не подходит для цветных металлов, меди, алюминия толще 1,5 мм - материал рассчитан только на сталь ST 37
• Запрещено использовать с прессами, не указанными в списке совместимости - риск деформации или поломки
• Не предназначена для автоматизированных линий - только периодический ручной или полуавтоматический цикл

Примеры использования

• Пробивка отверстий под кабельные вводы в стальных корпусах электрощитов
• Формирование проёмов для зажимов и клеммных колодок в распределительных шкафах
• Подготовка мест для установки трубчатых соединений в системах заземления
• Работа на объектах с ограниченным доступом электроэнергии - возможно использование механического пресса без питания

Практические советы

• Перед пробивкой всегда проверяйте чистоту рабочей поверхности - грязь и окалина ускоряют износ матрицы
• При использовании гидравлического пресса выставляйте давление по минимальному порогу - избыточная нагрузка сокращает срок службы
• Храните матрицу и пуансон в сухом месте, смазывайте контактные поверхности машинным маслом один раз в месяц
• При замене комплекта - используйте только оригинальные пары «матрица - пуансон» от КВТ - несовпадение размеров вызывает брак
• Диаметр 40,5 мм - стандартный для многих кабельных вводов IP65/IP67; перед заказом сверьтесь с паспортом ввода
