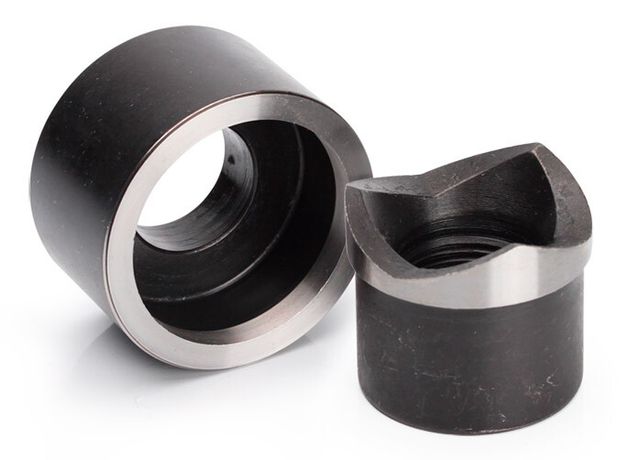

Матрица для пробивки отверстий МПО-54.2 (комплект) КВТ 61825

Матрица для пробивки отверстий МПО-54.2 (комплект), серия ПРОФИ от бренда КВТ - это комплект инструмента для точной пробивки круглых отверстий диаметром 54,2 мм в листовой стали толщиной до 1,5 мм. Подходит для электромонтажных работ, где требуется быстрое и надёжное формирование проходов для кабельных вводов, особенно совместим с гидравлическими и механическими прессами серии ППО и ПГПО.

Назначение и область применения

Матрица для пробивки отверстий МПО-54.2 (комплект), серия ПРОФИ предназначена для создания круглых отверстий в металлических корпусах, щитах и шинах. Используется в электромонтаже для подготовки мест под кабельные вводы стандарта PG42, а также для других задач, требующих чётко оформленного отверстия без заусенцев. Комплексно применяется с прессами ППО-60, ППО-115, ПГПО-60 и аналогичными моделями.

Технические характеристики

• Максимальный диаметр отверстия: 54,2 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: листовая сталь ST 37
• Форма отверстия: круглая
• Размер отверстия под кабельный ввод: PG42
• Материал матрицы и пуансона: сталь
• Цвет: черный
• Режимы работы: механический и гидравлический
• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО-54.2 (комплект), серия ПРОФИ работает исключительно в составе пары «матрица + пуансон». Устанавливается в пресс следующих моделей: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Для правильной установки используйте резьбовую шпильку и прижимную втулку из комплекта - они обеспечивают центровку и фиксацию во время операции. Не допускается использование с прессами, не указанными в списках совместимости - возможна деформация инструмента.

Преимущества

• Высокая точность формирования отверстий благодаря жесткой конструкции матрицы и пуансона
• Поддерживает два типа привода - механический и гидравлический - повышает универсальность
• Комплектный подход: все элементы (шпилька, втулка) уже в наличии - не нужно докупать крепления
• Устойчивость к износу: стальная конструкция обеспечивает долгий срок службы даже при частом использовании
• Отверстие PG42 соответствует стандартным требованиям для кабельных вводов в распределительных щитах

Ограничения применения

• Не подходит для материалов толще 1,5 мм - риск заклинивания, повреждения инструмента
• Не предназначен для работы с медью, алюминием, пластиком или другими мягкими/нержавеющими металлами - оптимизирован только для ST 37
• Запрещено применять с прессами, отличными от указанных в списке совместимости - не гарантируется безопасность и точность
• Не используется для пробивки отверстий в готовых сборках с внутренними элементами - необходим доступ с одной стороны

Примеры использования

• Пробивка отверстий под кабельные вводы PG42 в стальных шкафах управления
• Формирование входных отверстий в распределительных щитах для ввода силового кабеля
• Подготовка отверстий в корпусах автоматических выключателей перед установкой
• Монтаж заземляющих шин с выводами через стенку металлического ящика

Практические советы

• Перед пробивкой проверьте толщину листа - превышение 1,5 мм приведёт к выходу из строя пуансона
• Убедитесь, что поверхность листа чистая и не имеет напряжений - искривление вызывает перекос отверстия
• При работе с гидравликой используйте минимальное давление, достаточное для полного прохода - избыток усилия снижает срок службы
• После каждой партии отверстий осмотрите пуансон на наличие забивания стружки - очищайте мягкой щёткой
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпильки
• Не заменяйте детали комплекта сторонними - даже небольшие отклонения по размеру нарушают центровку
