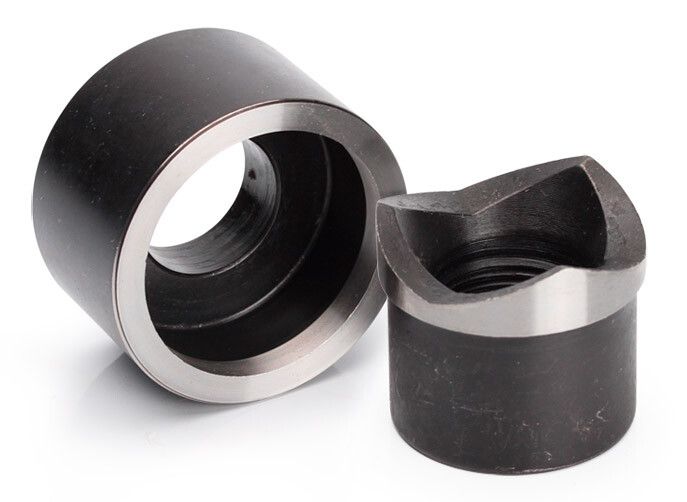

Матрица для пробивки отверстий МПО-47.0 (комплект) КВТ 61823

Матрица для пробивки отверстий МПО-47,0 серия ПРОФИ, КВТ - это компактный инструмент для точной пробивки круглых отверстий диаметром 47 мм в листовой стали толщиной до 1,5 мм. Комплексно работает с пуансоном и совместима с популярными гидравлическими и механическими прессами КВТ, обеспечивает надёжную работу в условиях электромонтажа.

Назначение и область применения

Матрица для пробивки отверстий МПО-47,0 серия ПРОФИ, КВТ предназначена для формирования круглых отверстий в металлических листах. Используется в электромонтаже для подготовки мест установки кабельных вводов, труб, фланцев и других элементов, требующих проходного отверстия стандарта PG36. Подходит для работ с листовой сталью ST 37 - типичным материалом для щитов, корпусов и распределительных устройств.

Технические характеристики

• Максимальный диаметр отверстия: 47 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Форма отверстия: круглая
• Материал матрицы: сталь, закалённая для повышенной износостойкости
• Цвет: черный (защитное покрытие против коррозии)
• Работает в механическом и гидравлическом режимах
• Диаметр отверстия под кабельный ввод: PG36
• Оснащена щелевым пуансоном и щелевым пробойником - обеспечивают легкую выталкивание отхода после операции

Совместимость и монтаж

Матрица для пробивки отверстий МПО-47,0 серия ПРОФИ, КВТ поставляется в комплекте с пуансоном, резьбовой шпилькой и прижимной втулкой - всё необходимое для быстрой замены и установки. Устанавливается в следующие модели прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Не используйте с прессами, рассчитанными на большие диаметры (например, ППО-115 для отверстий свыше 60 мм), так как это снижает точность и увеличивает риск повреждения инструмента.

Преимущества

• Высокая прочность стальной матрицы - долгий срок службы даже при частом использовании
• Щелевые конструкция пуансона и пробойника предотвращают засорение и позволяют легко удалить отходы
• Поддержка обоих типов привода - механического и гидравлического - даёт гибкость выбора оборудования
• Унифицированный интерфейс совместим со всеми основными моделями прессов КВТ
• Закалённая поверхность минимизирует деформацию при работе с твёрдыми сплавами

Ограничения применения

• Не предназначен для работы с металлами толще 1,5 мм - возможен выход из строя матрицы или пуансона
• Не применяйте для алюминия, меди или нержавеющей стали - материалы отличаются по пластичности, требуется другая форма режущего края
• Не используется самостоятельно - всегда нужен соответствующий пресс; сама матрица не является самостоятельным рабочим инструментом
• Не допускается использование с прессами, не указанными в списке совместимости - риск некорректного центрирования и поломки

Примеры использования

• Пробивка отверстий под кабельные вводы PG36 в стальных шкафах управления
• Формирование входных каналов для проводов в распределительных щитах
• Подготовка отверстий для крепления муфт и переходников в системах автоматизации
• Монтаж в мастерских по сборке электрооборудования, где важна скорость и точность

Практические советы

• Перед каждой операцией проверьте соответствие толщины листа - превышение 1,5 мм вызывает перегрузку и быстрый износ
• При работе с новым прессом проведите тестовый прогон на обрезках стали - убедитесь в правильном центрировании
• После каждого цикла очищайте отходы из пуансона - особенно важно при массовом производстве
• Храните матрицу и пуансон в сухом месте - хотя они имеют антикоррозийное покрытие, длительный контакт с влагой снижает срок службы
• При появлении заусенец или неровного края отверстия - замените набор «матрица–пуансон». Это сигнал износа режущей кромки
