Матрица для перфорации шин МПШО-20 (КВТ) к-кт - 62567

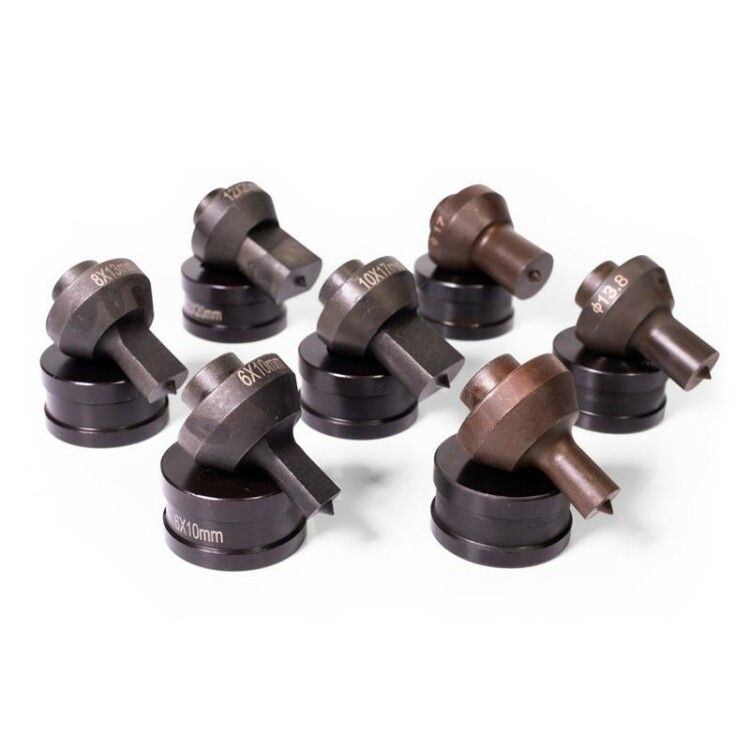

Матрица для перфорации шин МПШО-20 серия NEO КВТ - это элемент комплекта «пуансон–матрица», предназначенный для точной перфорации медных и алюминиевых шин, а также стальных листов в процессе электромонтажных работ. Продукт совместим с гидравлическими прессами и обеспечивает формирование отверстий диаметром до 20 мм.

Назначение и область применения

Матрица для перфорации шин МПШО-20 серия NEO КВТ используется для создания круглых отверстий в шинах и листовой стали при сборке распределительных устройств, силовых щитов и других электроустановок. Подходит для монтажа на станциях, подстанциях, промышленном оборудовании. Применяется исключительно в паре с соответствующим пуансоном из того же комплекта.

Технические характеристики

• Диаметр отверстия: 20,5 мм (внутренний проход матрицы)
• Максимальная толщина обрабатываемого материала: 10 мм (для медных/алюминиевых шин), 6 мм (для стального листа ST 37)
• Форма отверстия: круглая
• Тип изделия: матрица
• Материал изготовления: сталь
• Цвет: черный
• Способ приведения в действие: гидравлический
• Наличие щелевого пуансона и щелевого пробойника: да
• Рабочий режим: гидравлический
• Максимальный размер подключаемой шины: 10×150 мм

Совместимость и монтаж

Матрица для перфорации шин МПШО-20 серия NEO КВТ работает только в паре с соответствующим пуансоном из комплекта «пуансон–матрица». Оба элемента имеют лазерную маркировку размера - перед установкой проверьте соответствие меток. Для монтажа требуется гидравлический пресс с посадочным местом под стандартные перфоформы. Посадочный диаметр матрицы рассчитан под оборудование серии ШД-95 NEO. Не используйте с механическими или пневматическими прессами - это повредит инструмент.

Безопасность и стандарты

Изделие изготовлено из закалённой стали и соответствует требованиям прочности для промышленного электромонтажа. Нет указаний на наличие сертификатов по ГОСТ или IEC - применение допускается в рамках внутренних норм предприятия. Перед использованием убедитесь, что пресс имеет защитные ограждения и систему аварийной остановки.

Преимущества

• Высокая износостойкость за счёт стального корпуса и термообработки
• Точное формирование отверстий благодаря жесткой геометрии матрицы
• Удобство идентификации: каждый элемент помечен лазерной маркировкой размера
• Комплектность: матрица и пуансон поставляются как единый блок - снижает риск потери или неверного сочетания
• Поддержка работы с широкими шинами до 150 мм в ширину

Ограничения применения

• Не применяйте для материалов толще 10 мм (шины) или 6 мм (сталь) - возможна деформация или поломка
• Запрещено использовать с несовместимыми пуансонами - даже небольшая разница в диаметре вызывает быстрый износ
• Не предназначен для перфорации цветных металлов толще 10 мм, кроме меди и алюминия
• Не рекомендуется для частого циклического использования свыше 500 операций без смазки и контроля состояния рабочих поверхностей
• Не подходит для автоматизированных линий без системы выгрузки отходов - забивание отверстий снижает качество перфорации

Примеры использования

• Создание крепёжных отверстий в медных шинах для подключения автоматических выключателей в щите постоянного тока
• Перфорация стальных листов для монтажа кронштейнов в распределительных камерах
• Формирование отверстий под болты M12/M14 при сборке шинопроводов
• Подготовка шин к соединению с контактными группами в коммутационных устройствах

Практические советы

• Перед каждой перфорацией очищайте поверхность шины от грязи, масла и оксидной плёнки - это продлевает срок службы матрицы
• Смазывайте рабочую зону матрицы и пуансона специальным составом для холодной штамповки после каждого 10–15 циклов
• Проверяйте совпадение маркировок на матрице и пуансоне - они должны быть одинаковыми (например, «20»)
• Если отверстие получается с заусенцами - замените пуансон; если отверстие не полностью пробивается - проверьте давление гидравлики
• Храните комплект в сухом месте, предпочтительно в оригинальном блистере - это предохраняет от коррозии и механических повреждений
