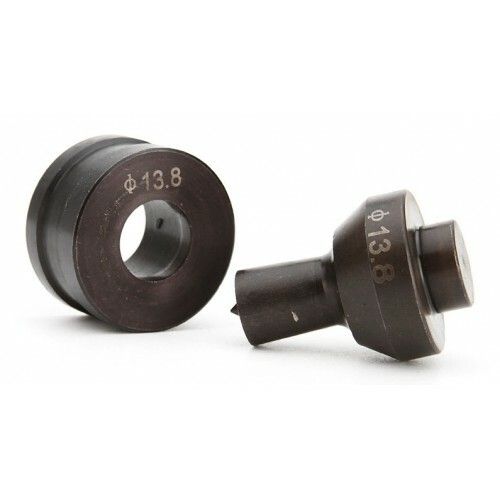

Матрица для перфорации шин МПШО-12 (КВТ) к-кт - 62565

Матрица для перфорации шин МПШО-12 серия NEO от КВТ - это часть комплекта «пуансон–матрица», предназначенного для точной перфорации медных, алюминиевых и стальных шин в электромонтажных работах. Продукт совместим с гидравлическими прессами и обеспечивает стабильное формирование отверстий диаметром до 13,8 мм.

Назначение и область применения

Матрица для перфорации шин МПШО-12 серия NEO используется для создания круглых отверстий в шинах и листовой стали. Применяется в электромонтаже при подготовке шин для крепления болтов, зажимов и других соединений. Подходит для работы с медными, алюминиевыми и стальными шинами, а также листовым металлом. Часто применяется на производствах, где требуется массовое и точное сверление отверстий - например, при сборке распределительных щитов, шинопроводов и силовых установок.

Технические характеристики

• Диаметр отверстия: 13,8 мм
• Максимальная толщина обрабатываемого материала: 10 мм (для медных и алюминиевых шин), 6 мм (для стального листа ST 37)
• Форма отверстия: круглая
• Тип изделия: матрица
• Исполнение: комплект «пуансон – матрица»
• Способ приведения в действие: гидравлический
• Материал изготовления: сталь
• Цвет: черный
• Наличие щелевого пробойника и пуансона: да
• Максимальный размер подключаемой шины: 10×150 мм

Совместимость и монтаж

Матрица для перфорации шин МПШО-12 серия NEO работает только в паре с соответствующим пуансоном из того же комплекта. Оба элемента имеют лазерную маркировку размера - перед использованием проверьте соответствие меток. Для монтажа требуется гидравлический пресс с подходящим усилием и посадочным местом под типоразмер матрицы. Посадочный диаметр не указан в данных - убедитесь, что он совпадает с вашим оборудованием. Комплект не требует дополнительной регулировки - после установки в пресс готов к работе.

Безопасность и стандарты

Продукт изготовлен из закалённой стали и рассчитан на циклические нагрузки. Нет указаний на соответствие ГОСТ или IEC - применение допускается в рамках технических условий производителя. Перед работой используйте средства защиты: очки, перчатки, фиксацию заготовки. Не применять с механическими или пневматическими прессами - только с гидравлическими, как указано в спецификации.

Преимущества

• Высокая износостойкость благодаря стальному корпусу и термообработке
• Точность отверстий за счёт жесткой геометрии матрицы и пуансона
• Удобство идентификации: каждый элемент имеет лазерную маркировку размера
• Комплектность: матрица и пуансон поставляются как единый блок - исключает ошибки при замене
• Поддержка широкого спектра толщин: от 0,5 мм до 10 мм для цветных шин

Ограничения применения

• Не предназначена для перфорации материалов толще 10 мм (цветные шины) или 6 мм (сталь)
• Работает только с гидравлическим прессом - несовместима с ручными или пневматическими устройствами
• Не рекомендовано использовать для агрессивных сред или в условиях повышенной влажности без защиты от коррозии
• Не подходит для перфорации шин с покрытием (например, оцинкованных или лакированных) - риск повреждения рабочих поверхностей
• Диаметр отверстия ограничен 13,8 мм - для больших отверстий нужны другие модели серии

Примеры использования

• Сверление отверстий под болты M12 в медной шине 10×150 мм для подключения автоматического выключателя
• Формирование крепёжных отверстий в стальной шине при сборке шинопровода в промышленном цехе
• Подготовка шин для монтажа заземляющих проводников в распределительных пунктах
• Производственные линии, где требуется быстрая и однотипная перфорация множества шин

Практические советы

• Перед каждой операцией проверяйте, что пуансон и матрица - пара из одного комплекта. Разные размеры вызывают деформацию и выход из строя.
• При работе с толстой шиной (до 10 мм) используйте смазку - снижает нагрузку на инструмент и продлевает срок службы.
• Не забудьте правильно зафиксировать шину - смещение во время удара приведёт к некачественному отверстию или поломке матрицы.
• Храните комплект в сухом месте. После работы протирайте поверхности от стружки - даже небольшой металлолом может повредить рабочую зону.
• Если вам нужна перфорация овальных отверстий - выбирайте другую модель серии: МПШО-12 серия NEO поддерживает только круглые отверстия.
