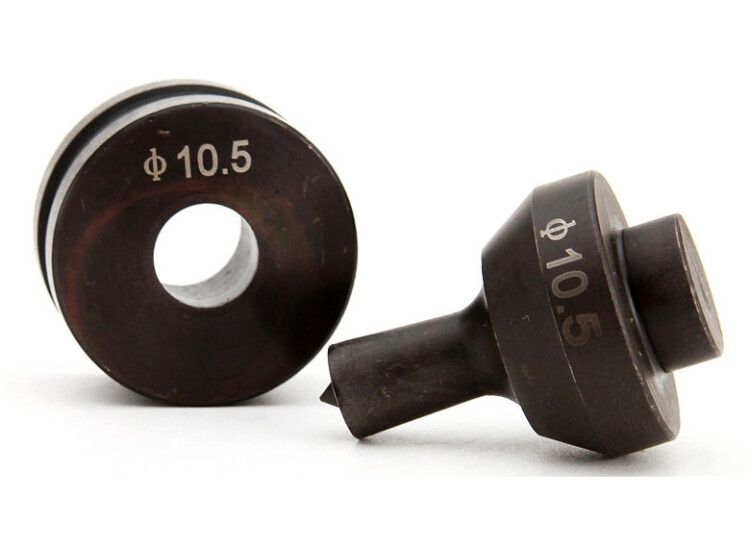

Матрица для перфорации шин МПШО-10 (КВТ) к-кт - 62559

Матрица для перфорации шин МПШО-10 серия КВТ, NEO - это элемент комплекта пуансон-матрица, предназначенный для точной перфорации медных, алюминиевых и стальных шин в процессе электромонтажа. Благодаря гидравлическому принципу действия и совместимости с прессами, изделие обеспечивает чёткое формирование круглых отверстий без деформаций.

Назначение и область применения

Матрица для перфорации шин МПШО-10 серия КВТ, NEO используется для создания круглых отверстий в шинах и листовой стали на этапе подготовки к монтажу электрических соединений. Применяется в условиях цехового производства, на электромонтажных участках, при изготовлении распределительных щитов, шинопроводов и силовых кабельных систем. Подходит для работ с медными, алюминиевыми шинами и стальным листом ST 37.

Технические характеристики

• Тип изделия: матрица для перфорации
• Максимальная толщина обрабатываемой шины: 10 мм (для меди и алюминия)
• Максимальная толщина стального листа: 6 мм
• Диаметр отверстия: 10,5 мм
• Максимальный диаметр отверстий, которые может использовать эта матрица: 10 мм (соответствует пуансону)
• Форма отверстия: круглая
• Тип пуансона: щелевой
• Режим работы: гидравлический
• Материал: сталь
• Цвет: черный
• Комплектация: матрица + пуансон (пара)
• Лазерная маркировка: размер отверстия нанесён на поверхность для быстрой идентификации

Совместимость и монтаж

Матрица для перфорации шин МПШО-10 серия КВТ, NEO работает исключительно в паре с соответствующим пуансоном из того же комплекта. Установка требует гидравлического пресса с посадочным местом под стандартную форму матриц серии КВТ. Диаметр посадочного отверстия в прессе должен соответствовать внешним габаритам матрицы - убедитесь, что оборудование рассчитано на нагрузку при работе с толщиной до 10 мм. Неправильная пара (например, использование пуансона другого диаметра) приведёт к браку или повреждению инструмента.

Безопасность и стандарты

Изделие изготовлено из закалённой стали и прошло контроль прочности на сжатие. Соответствует требованиям безопасности при использовании в промышленных условиях. Гидравлическая система должна быть оснащена аварийной остановкой и защитными кожухами. Перед работой проверьте целостность матрицы - трещины или забоины недопустимы.

Преимущества

• Высокая износостойкость за счёт стальной конструкции и термообработки
• Лазерная маркировка позволяет быстро выбрать нужную пару без замеров
• Один комплект (пуансон+матрица) гарантирует точное соответствие размеров
• Поддерживает работу с широкими шинами - до 10×150 мм
• Совместима с большинством промышленных гидравлических прессов

Ограничения применения

• Не применяется для ручной перфорации - требуется гидравлический пресс
• Не рекомендовано применение для материалов толще 10 мм (медь/алюминий) или 6 мм (сталь)
• Не предназначен для перфорации труб, профилей или не плоских поверхностей
• Не совместим с пуансонами других серий или сторонних производителей
• Запрещено использование при температуре ниже −10 C - риск хрупкого разрушения стали

Примеры использования

• Перфорация медной шины 10×150 мм для крепления болтов в распределительном щите
• Создание отверстий Ø10,5 мм в алюминиевой шине перед установкой заземляющих перемычек
• Подготовка стального листа ST 37 под крепление клеммных колодок в корпусе автоматического выключателя
• Производство шинопроводов на заводе - массовое сверление одинаковых отверстий

Практические советы

• Перед каждой операцией проверяйте чистоту рабочей поверхности - грязь и окалина снижают качество отверстия
• Смазывайте контактные поверхности пуансона и матрицы специальной смазкой для металлообработки - продлевает срок службы
• Храните комплект в сухом месте, предпочтительно в оригинальной упаковке - предотвращает коррозию
• Если отверстие получается с заусенцами - проверьте затупился ли пуансон или есть люфт в прессе
• Для частого использования заказывайте запасные пары - износ происходит равномерно, и замена одной детали без другой невозможна
