Матрица для пробивки отверстий 13.0 мм в шинах МПШО-12/110 - 85329 КВТ

Матрица для перфорации шин МПШО-12/110 серия NEO, КВТ, комплект предназначена для точной пробивки овальных отверстий в алюминиевых и медных шинах толщиной до 10 мм. Комплект включает матрицу и пуансон, совместим с гидравлическими прессами, используется в электромонтаже и производстве распределительных устройств.

Назначение и область применения

Матрица для перфорации шин МПШО-12/110 серия NEO, КВТ, комплект применяется для создания овальных отверстий в шинах из алюминия и меди. Подходит для работ на производстве силовых щитов, сборке шинопроводов, установке оборудования в энергетике и промышленности. Используется исключительно в паре с соответствующим пуансоном - каждый комплект работает как единая система.

Технические характеристики

• Тип изделия: матрица для перфорации
• Максимальная толщина обрабатываемого материала: 10 мм (для алюминиевой шины)
• Форма отверстия: овальная
• Размеры отверстия: 13×12×13 мм (по внешним габаритам)
• Максимальный диаметр отверстия: 12 мм (наименьшая сторона овала)
• Режим работы: гидравлический - требует подключения к гидравлическому прессу

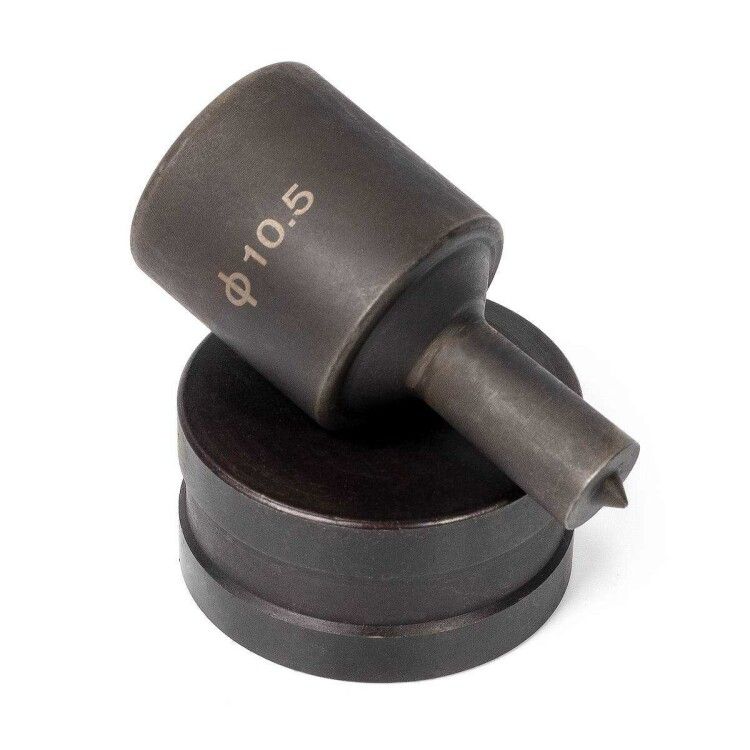

• Состав комплекта: матрица + пуансон (нанесена лазерная маркировка размера)

Совместимость и монтаж

Матрица для перфорации шин МПШО-12/110 серия NEO, КВТ, комплект устанавливается в гидравлический пресс через стандартную крепёжную платформу. Для правильного функционирования необходимо использовать именно тот пуансон, который указан в комплекте - они подобраны по зазору и усилию пробивки. Нельзя заменять элементы другими моделями, даже если форма отверстия кажется одинаковой - это вызывает деформацию, быстрый износ или повреждение инструмента.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности при работе с гидравликой. Перед использованием проверьте целостность деталей, отсутствие трещин и выступов. Не применять при температуре ниже 0 C - снижается пластичность металла, возрастает риск заклинивания. Все операции проводить в защищённой зоне с соблюдением норм по работе с гидравлическим оборудованием.

Преимущества

• Лазерная маркировка на каждом элементе позволяет быстро определить размер без дополнительных измерений
• Высокая точность формования овального отверстия - минимизирует необходимость последующей доработки
• Увеличенный срок службы благодаря качественной термообработке стали
• Комплектность - матрица и пуансон всегда используются вместе, что гарантирует совместимость

Ограничения применения

• Не предназначен для работы со стальными листами - максимальная толщина стали указана в документации как 8 мм, но данная модель рассчитана только на алюминий до 10 мм; попытка пробивания стали приведёт к выходу из строя
• Только гидравлическая нагрузка - механические прессы не обеспечат достаточного усилия
• Запрещено использование с другими типами отверстий (например, круглыми) - матрица имеет специфическую форму, несовместимую с другими пуансонами
• Не рекомендуется для частого циклического использования свыше 500 пробивок в день без охлаждения и смазки

Примеры использования

• Перфорация алюминиевых шин в щитах управления для крепления кабельных зажимов
• Подготовка шинопроводов в промышленных цехах перед монтажом ответвлений
• Изготовление переходных планок между шинами различного сечения
• Производство корпусов для автоматических выключателей с фиксацией на шине

Практические советы

• Перед каждой пробивкой проверяйте чистоту рабочей поверхности - частицы грязи или оксидов на шине могут повредить кромки отверстия
• Смазывайте контактные поверхности матрицы и пуансона маслом для холодной штамповки - это продлевает жизнь инструмента
• Убедитесь, что шина плотно прилегает к матрице - люфт вызывает смещение отверстия
• После 100–150 пробивок осматривайте режущую кромку - при появлении затупления или сколов замените комплект
• Храните комплект в сухом месте, предпочтительно в оригинальном блистере - защита от коррозии особенно важна для алюминиевых материалов
