Матрица для пробивки отверстий 10.5 мм в шинах МПШО-10/110 - 85328 КВТ

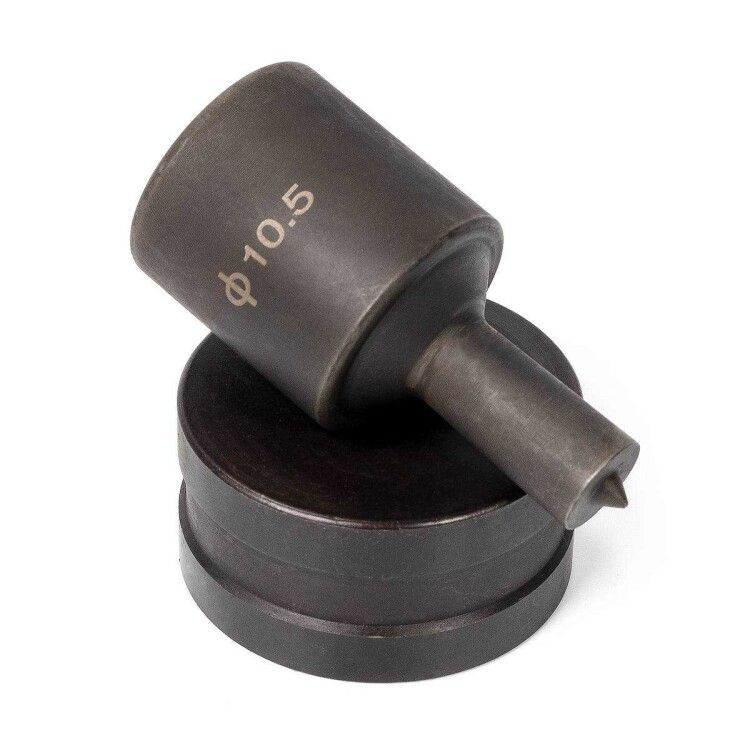

Матрица для перфорации шин МПШО-10/110 серия NEO от КВТ - это комплект для точной перфорации алюминиевых и медных шин толщиной до 10 мм. Комплект включает матрицу и пуансон с лазерной маркировкой, обеспечивает надёжную работу в гидравлическом прессе и применяется на производствах, где требуется быстрая и качественная подготовка шин под крепления.

Назначение и область применения

Матрица для перфорации шин МПШО-10/110 серия NEO предназначена для пробивания круглых отверстий в медных и алюминиевых шинах. Используется в электромонтажных работах, на заводах по сборке распределительных щитов, в цехах по изготовлению силовых кабельных систем. Подходит для автоматизированных и полуавтоматических гидравлических прессов.

Технические характеристики

• Тип изделия: матрица для перфорации
• Комплектация: матрица + пуансон (пара)
• Максимальная толщина обрабатываемой шины: 10 мм (для алюминия)
• Максимальный диаметр отверстия: 10 мм
• Геометрия отверстия: 10,5×10,5×12 мм - указывает на размеры рабочей зоны, а не форму отверстия
• Форма отверстия: круглая
• Режим работы: гидравлический - требует подключения к гидравлическому прессу
• Обрабатываемый материал: алюминий (также совместим с медью, согласно описанию производителя)

Совместимость и монтаж

Матрица для перфорации шин МПШО-10/110 серия NEO совместима только с гидравлическими прессами, поддерживающими стандартную посадку для серии ШД-110 NEO. Установка выполняется в соответствии с маркировкой на корпусе - пуансон и матрица имеют лазерную метку размера, что исключает ошибку при замене. Перед установкой проверьте соответствие посадочных размеров вашего пресса. Нельзя использовать с механическими или пневматическими устройствами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе с гидравликой. Все элементы выполнены из легированной стали с термообработкой для устойчивости к износу. Применение в условиях повышенной влажности допустимо, но необходимо предотвращать попадание воды внутрь механизма пресса. Сертификаты качества указаны производителем на упаковке - рекомендуем сохранять документацию.

Преимущества

• Лазерная маркировка на каждом элементе позволяет быстро определить размер без дополнительного измерения
• Высокая долговечность за счёт закалённой стали и точной обработки поверхности
• Стандартная форма комплекта обеспечивает взаимозаменяемость внутри серии ШД-110 NEO
• Поддержка гидравлического привода снижает усилие оператора и повышает точность пробивки

Ограничения применения

• Не предназначен для перфорации стальных листов толще 8 мм - даже если заявлено иное, максимальная толщина для этого комплекта - 10 мм алюминия
• Не работает с пластиками, композитами или мягкими металлами, отличными от алюминия и меди
• Требует регулярной смазки направляющих - без обслуживания срок службы сокращается
• Не совместим с ручными или электрическими перфораторами - только гидравлические прессы

Примеры использования

• Перфорация алюминиевой шины 10×100 мм для крепления клемм в распределительном щите
• Создание отверстий Ø10 мм в медной шине перед установкой болтов M10
• Массовое изготовление шин для промышленных конвейерных систем с одинаковым шагом отверстий

Практические советы

• Убедитесь, что диаметр отверстия в вашей шине соответствует именно 10 мм - другие размеры (например, 6,5 или 13 мм) доступны в других комплектах серии
• При использовании с новым прессом проведите пробную перфорацию на обрезке шины - проверьте вылет пуансона и центровку
• Запасные части (пуансон или матрица) можно заказывать отдельно - они помечаются лазером, поэтому легко идентифицируются
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на контактах между матрицей и пуансоном
• Для частого использования рекомендуется периодически проверять зазор между матрицей и пуансоном - увеличенный люфт снижает качество отверстия
