Матрица для перфорации шин МПШО-12x20 серия NEO - 77722 КВТ

Матрица для перфорации шин МПШО-12x20 серия NEO - это элемент комплекта «матрица + пуансон» для точной пробивки овальных отверстий в медных, алюминиевых и стальных шинах на гидравлических прессах ШД-95 NEO. Бренд КВТ обеспечивает совместимость с промышленным оборудованием, а артикул 77722 позволяет точно идентифицировать деталь при закупках.

Назначение и область применения

Матрица для перфорации шин МПШО-12x20 серия NEO используется для создания овальных отверстий в электротехнических шинах и стальных листах. Применяется в цехах по сборке распределительных устройств, на производствах силовой аппаратуры и при изготовлении щитового оборудования. Подходит для работ с медными, алюминиевыми шинами толщиной до 10 мм и стальными листами до 6 мм.

Технические характеристики

• Форма отверстия: овальная, размер 12×20 мм
• Максимальная толщина обрабатываемого материала: 10 мм (медные/алюминиевые шины), 6 мм (стальные листы)
• Материал матрицы: сталь, закалённая для износостойкости
• Высота отверстия: 20 мм
• Режим работы: гидравлический
• Цвет: черный

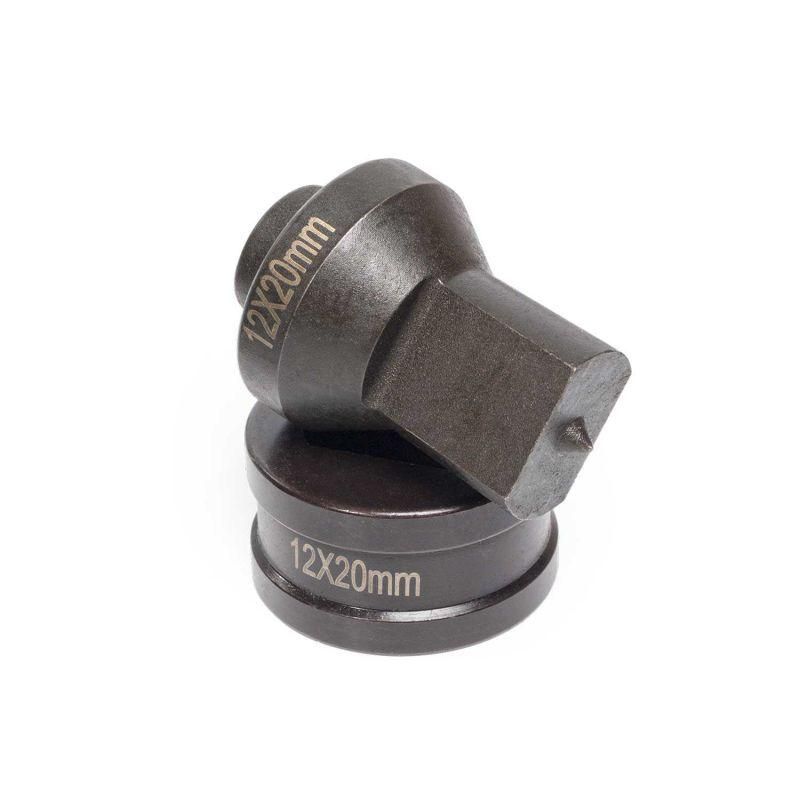

• Комплектация: матрица и пуансон (пара, лазерная маркировка размера на обоих элементах)

Совместимость и монтаж

Матрица для перфорации шин МПШО-12x20 серия NEO предназначена исключительно для установки на гидравлические прессы серии ШД-95 NEO и ШД-95А. Не совместима с другими моделями прессов. Для замены требуется демонтаж старой пары и фиксация новой согласно инструкции завода-изготовителя. Обязательно проверьте соответствие посадочных мест и направляющих перед установкой. Лазерная маркировка на пуансоне и матрице должна совпадать - это гарантирует правильную парность и предотвращает повреждение инструмента.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе с гидравлическими прессами. Все рабочие поверхности выполнены из прочной стали, устойчивой к деформации. Наличие лазерной маркировки снижает риск ошибок при монтаже. Работа с прессом требует соблюдения норм ГОСТ 12.2.047 и правил техники безопасности при использовании ударного оборудования.

Преимущества

• Высокая износостойкость за счёт закалённой стали
• Точная форма отверстия 12×20 мм - идеально подходит для болтов M10–M12
• Лазерная маркировка исключает путаницу между аналогичными матрицами
• Унифицированная система совместимости с прессами ШД-95 NEO - минимум адаптаций
• Комплект «матрица+пуансон» поставляется сразу, без необходимости подбора отдельных элементов

Ограничения применения

• Не применяется для перфорации материалов толще 10 мм (шины) или 6 мм (сталь)
• Не совместима с механическими, пневматическими или ручными прессами - только с гидравликой ШД-95 NEO/А
• Не рекомендовано использовать для перфорации цветных металлов толще 10 мм - возможна быстрая потеря формы
• Запрещено применять без защиты и зажимов - высокое давление требует жесткой фиксации шины

Примеры использования

• Перфорация медной шины 10×150 мм для крепления автоматических выключателей в щите
• Создание крепёжных отверстий в стальном корпусе распределительного устройства
• Подготовка шин для соединений с контактными группами в коммутационных аппаратах
• Производство готовых секций для сборки шинопроводов

Практические советы

• Перед каждой операцией проверяйте состояние режущей кромки - при затуплении меняйте пару полностью
• Смазывайте рабочую зону маслом для холодной штамповки - продлевает срок службы
• При работе с алюминием используйте более частую смазку - он мягче, но липнет к инструменту
• Храните матрицу в сухом месте - даже сталь может окисляться при повышенной влажности
• Всегда используйте оригинальный пуансон - несовместимые элементы вызывают перекос и выход из строя
• Проверяйте посадочный диаметр и глубину крепления - отличается у разных версий ШД-95
