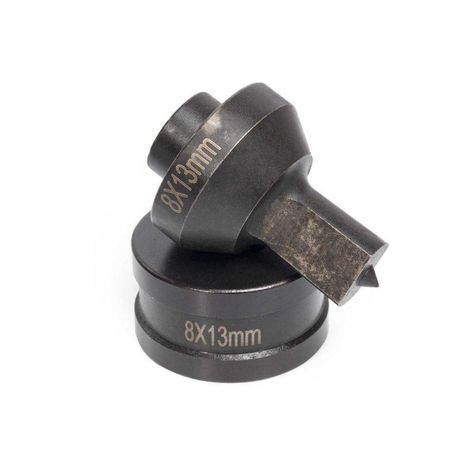

Матрица для перфорации шин МПШО-8x13 серия NEO - 77720 КВТ

Матрица для перфорации шин МПШО-8x13 серия NEO от КВТ - это точечный инструмент для пробивки овальных отверстий размером 8,5×13 мм в медных, алюминиевых шинах и стальных листах. Применяется совместно с гидравлическими прессами ШД-95 NEO и ШД-95А.

Назначение и область применения

Матрица для перфорации шин МПШО-8x13 серия NEO предназначена для создания овальных отверстий в металлических шинах и листах. Подходит для работ на производстве распределительных устройств, сборке силовых щитов, монтаже систем заземления и других задач, где требуется надёжное крепление болтами через отверстия в шинах. Область применения - промышленная электромонтажная практика, особенно там, где важна плотная фиксация и равномерное распределение нагрузки.

Технические характеристики

• Форма отверстия: овальная, размер 8,5 × 13 мм
• Максимальная толщина обрабатываемого материала: до 10 мм - для медной и алюминиевой шины; до 6 мм - для стального листа
• Материал матрицы: высокопрочная сталь
• Способ приведения в действие: гидравлический
• Поддерживает работу в гидравлическом режиме
• Цвет: чёрный
• Лазерная маркировка размера на поверхности инструмента для быстрой идентификации

Совместимость и монтаж

Матрица для перфорации шин МПШО-8x13 серия NEO работает исключительно с гидравлическими прессами модели ШД-95 NEO и ШД-95А. Установка происходит путём фиксации в рабочей головке пресса - совмещается по посадочному месту и закрепляется согласно инструкции оборудования. Не совместима с другими моделями прессов, даже близкими по габаритам. Перед установкой проверьте соответствие номера маркировки на матрице и пуансоне - они должны быть парными.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для промышленного оборудования. Гидравлическая система требует соблюдения правил работы с давлением - запрещено превышать допустимую толщину материала. Наличие лазерной маркировки снижает риск ошибки при замене инструмента. Работа должна проводиться в защищённой зоне с использованием средств защиты глаз и рук.

Преимущества

• Высокая износостойкость благодаря стальному корпусу
• Точная форма отверстия обеспечивает плотную посадку болтов и уменьшает люфт
• Лазерная маркировка позволяет быстро определить тип и размер без дополнительных измерений
• Совместимость с популярными прессами ШД-95 NEO и ШД-95А снижает затраты на оснащение
• Комплектность: матрица и пуансон поставляются парой, что гарантирует точность пробивки

Ограничения применения

• Не применяется для материалов толще 10 мм (медь/алюминий) или 6 мм (сталь)
• Не подходит для ручных или механических прессов - только для гидравлических ШД-95 NEO / ШД-95А
• Запрещено использовать с несовпадающими пуансонами - возможна деформация и выход из строя
• Не предназначен для работы с неметаллическими материалами (пластик, дерево, композиты)

Примеры использования

• Перфорация алюминиевых шин 10×150 мм для крепления автоматических выключателей в распределительном щите
• Создание овальных отверстий в медных шинах перед установкой контактных соединений
• Подготовка стальных листов толщиной до 6 мм для монтажа кронштейнов в цехах
• Производство готовых элементов для систем заземления с точным расположением крепёжных отверстий

Практические советы

• Перед каждой операцией проверяйте чистоту рабочей зоны - частицы грязи могут повредить форму отверстия
• При работе с толстыми шинами используйте смазку для снижения усилия и продления срока службы матрицы
• Не забудьте, что максимальный размер подключаемой шины - 10×150 мм. Более широкие шины могут не помещаться в зону действия
• Храните матрицу и пуансон в комплекте - потеря одного элемента делает весь набор непригодным
• При появлении задиров или увеличения усилия пробивки - замените инструмент. Экономия на ремонте опасна для качества монтажа
