Матрица для перфорации шин МПШО-10x17 серия NEO - 77721 КВТ

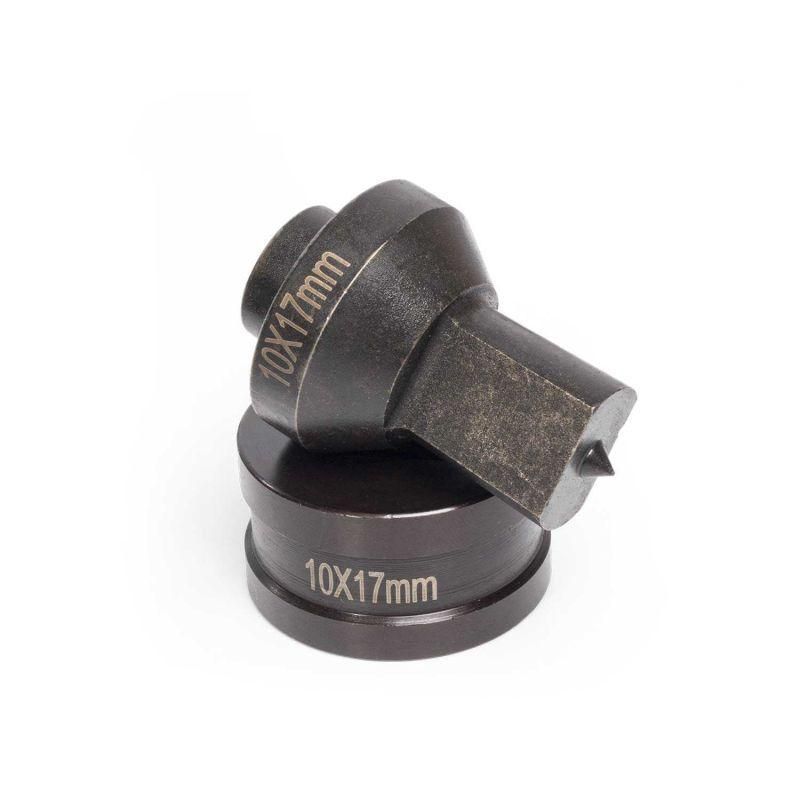

Матрица для перфорации шин МПШО-10х17 серия NEO - это элемент комплекта «матрица + пуансон» для точной пробивки овальных отверстий в медных, алюминиевых шинах и стальных листах на гидравлических прессах КВТ ШД-95 NEO. Артикул 77721 предназначен для профессионального монтажа и производства электрооборудования.

Назначение и область применения

Матрица для перфорации шин МПШО-10х17 серия NEO используется для создания овальных отверстий размером 10×17 мм в электротехнических шинах и стальных листах. Применяется в цехах по сборке распределительных устройств, щитов, шинопроводов и других систем, где требуется надёжное крепление болтами через вырубленные отверстия. Подходит для работ с медными и алюминиевыми шинами толщиной до 10 мм, а также со стальными листами до 6 мм.

Технические характеристики

• Форма отверстия: овальная, размер 10 × 17 мм
• Максимальная толщина обрабатываемого материала: 10 мм (шины), 6 мм (сталь)
• Материал изготовления: сталь, закалённая для износостойкости
• Цвет: чёрный
• Режим работы: гидравлический
• Способ приведения в действие: гидравлический
• Высота отверстия: 17 мм
• Тип изделия: матрица (в комплекте с пуансоном)

Совместимость и монтаж

Матрица для перфорации шин МПШО-10х17 серия NEO совместима исключительно с гидравлическими прессами серии ШД-95 NEO и ШД-95А. Установка выполняется в соответствии с конструкцией пресса: матрица фиксируется в нижней части, пуансон - в верхней. Оба элемента имеют лазерную маркировку размера для быстрой идентификации. Перед установкой проверьте соответствие посадочных мест на прессе - несовместимость с другими моделями прессов недопустима.

Безопасность и стандарты

Изделие соответствует требованиям к прочности и износостойкости для промышленного оборудования. Нет указаний на наличие сертификатов по ГОСТ или ЕАЭС - применение допускается в рамках внутренних норм предприятия. Работа с прессом требует соблюдения правил безопасности: использование защитных экранов, отключение питания перед заменой инструментов, запрет на работу без зажима шины.

Преимущества

• Высокая долговечность за счёт закалённой стали
• Лазерная маркировка размера на каждом элементе - ускоряет замену и снижает риск ошибки
• Оптимизированная форма овального отверстия обеспечивает равномерное распределение нагрузки при креплении
• Унифицированная система совместима с популярным оборудованием ШД-95 NEO

Ограничения применения

• Не предназначена для работы с толще 10 мм шинами или более 6 мм стальными листами - возможна деформация или поломка
• Не работает с прессами других серий - даже аналогичными по внешнему виду
• Запрещено использовать без парного пуансона - работа одной детали невозможна
• Не рекомендовано для перфорации неметаллических материалов (пластик, композиты)

Примеры использования

• Перфорация медной шины 10×150 мм для крепления автоматических выключателей в силовом щите
• Создание овальных отверстий в стальном корпусе распределительного устройства
• Подготовка шинопровода к монтажу кабельных зажимов
• Производство ответвлений в шинных системах на заводе по сборке энергоустановок

Практические советы

• Перед использованием всегда проверяйте, что матрица и пуансон образуют пару - они помечаются одинаково и должны меняться одновременно
• При работе с алюминием используйте смазку - это продлевает срок службы инструмента
• Не применяйте усилие сверх рекомендованного - пресс ШД-95 NEO рассчитан на максимальную толщину 10 мм; превышение вызывает износ или трещины
• Храните комплект в сухом месте - влага может вызвать коррозию, особенно на кромках отверстия
• При заказе убедитесь, что указан артикул 77721 - другие модели серии NEO имеют другую форму и размер отверстия
