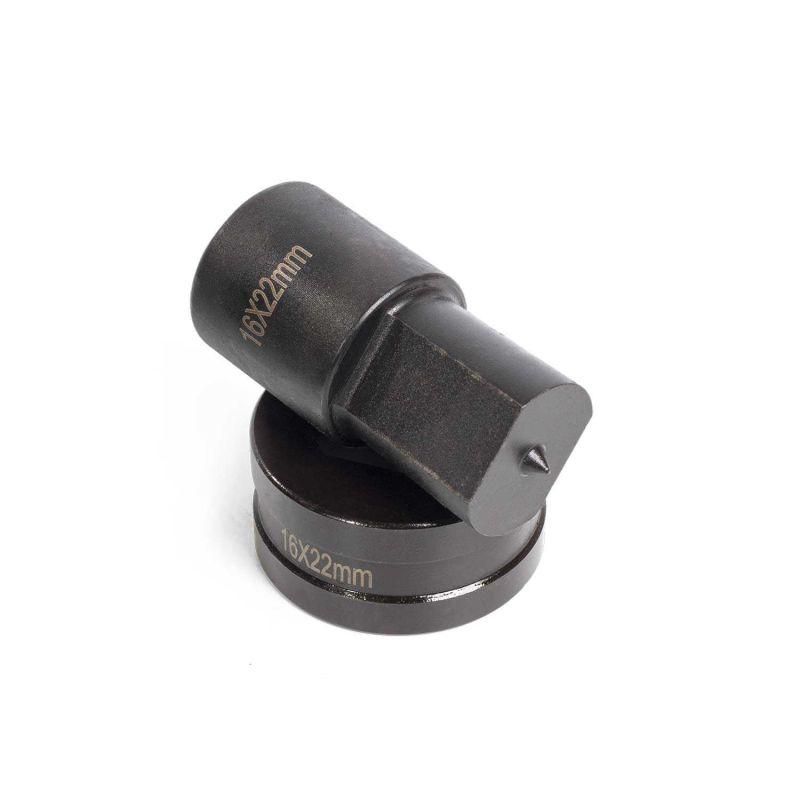

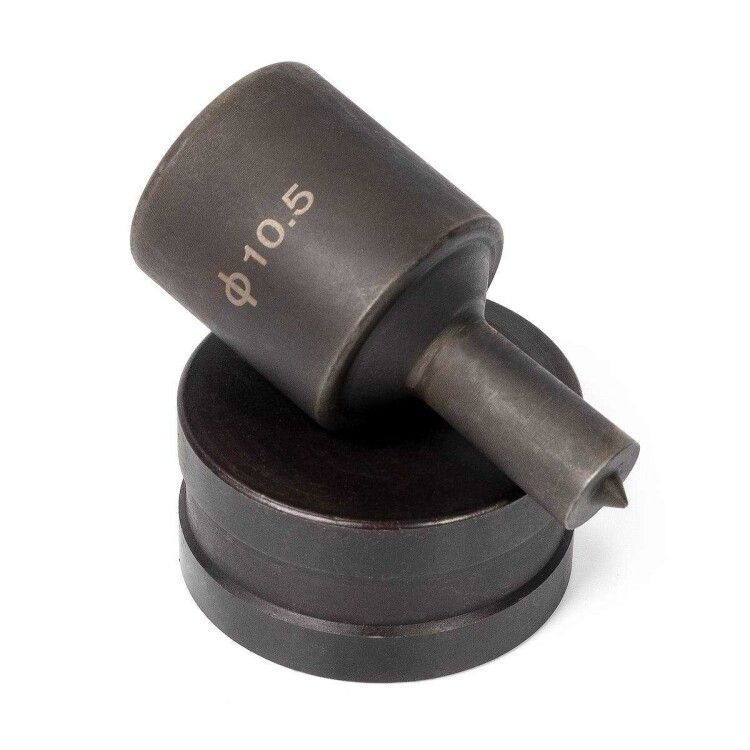

Матрица для пробивки отверстий 17.0х22 мм в шинах МПШО-16х22/110 - 85337 КВТ

Матрица для перфорации шин МПШО-16*22/110 серия NEO от КВТ предназначена для точной перфорации алюминиевых шин гидравлическим прессом. Комплект с пуансоном обеспечивает формирование овальных отверстий заданного размера - идеально для монтажа клемм и соединений в силовых цепях.

Назначение и область применения

Матрица для перфорации шин МПШО-16*22/110 серия NEO используется совместно с пуансоном для создания овальных отверстий в медных и алюминиевых шинах. Применяется на производствах, где требуется быстрая и точная подготовка шин к установке болтовых соединений - например, в распределительных щитах, подстанциях, системах UPS и на промышленном оборудовании.

Технические характеристики

• Тип изделия: матрица для перфорации
• Исполнение: комплект «матрица + пуансон»
• Форма отверстия: овальная
• Размеры отверстия: 17×12×22 мм (длина × ширина × глубина)
• Максимальный диаметр отверстия: 22 мм
• Максимальная толщина обрабатываемой шины: 10 мм
• Обрабатываемый материал: алюминий
• Режим работы: гидравлический
• Способ приведения в действие: гидравлический

Совместимость и монтаж

Матрица для перфорации шин МПШО-16*22/110 серия NEO совместима только с гидравлическими прессами, поддерживающими стандартную посадку для серии NEO. Установка требует фиксации матрицы и пуансона в соответствующих направляющих - перед работой проверьте соответствие размеров посадочного места на прессе. На каждом элементе комплекта нанесена лазерная маркировка размера - убедитесь, что матрица и пуансон имеют одинаковые метки.

Безопасность и стандарты

Не применяйте матрицу для перфорации шин МПШО-16*22/110 серия NEO вручную или с механическим приводом - это вызывает риск повреждения инструмента и травмы. Гидравлическая система должна быть оснащена аварийным остановом и защитными кожухами. Работа допускается только при соблюдении правил безопасности при работе с гидравликой.

Преимущества

• Высокая точность формы отверстия благодаря жесткой геометрии матрицы и пуансона
• Лазерная маркировка исключает путаницу при замене или хранении
• Устойчивость к износу при работе с алюминием - срок службы выше, чем у аналогичных решений
• Совместимость с другими элементами серии NEO - можно использовать в единой системе перфорации

Ограничения применения

• Не предназначен для работы со стальными листами - максимальная толщина стали 8 мм, но матрица рассчитана только на 10 мм алюминия; при попытке перфорации стали возможен выход из строя
• Запрещено применение с пневматическими или ручными прессами - только гидравлика
• Не рекомендуется для тонких шин менее 2 мм - возможно деформирование кромок
• Не работает с медью толщиной более 10 мм - даже если производитель указывает 12 мм для ШД-110 NEO, эта конкретная матрица имеет предел 10 мм

Примеры использования

• Подготовка алюминиевой шины 10×100 мм для крепления кабельных наконечников в распределительном щите 400 В
• Перфорация шин в системе постоянного тока (DC) на солнечных электростанциях
• Изготовление ответвлений в шинопроводах на заводе по сборке оборудования

Практические советы

• Перед использованием проверьте, чтобы матрица и пуансон были парой - они помечены лазером, и смешивание компонентов приведёт к браку
• При работе с алюминием используйте смазку на поверхности шины - снижает нагрузку на инструмент и продлевает жизнь матрице
• Учитывайте посадочные размеры вашего гидравлического пресса - серия NEO требует специфической платформы, не все модели подходят
• Храните комплект в сухом месте - влага вызывает окисление рабочих поверхностей, особенно при контакте с алюминием
• Если вам нужны круглые отверстия - выбирайте другие матрицы серии NEO, так как данная модель предназначена только для овальных
