Матрица для пробивки отверстий 1722 мм в шинах МПШО-16х22 - 85326 КВТ

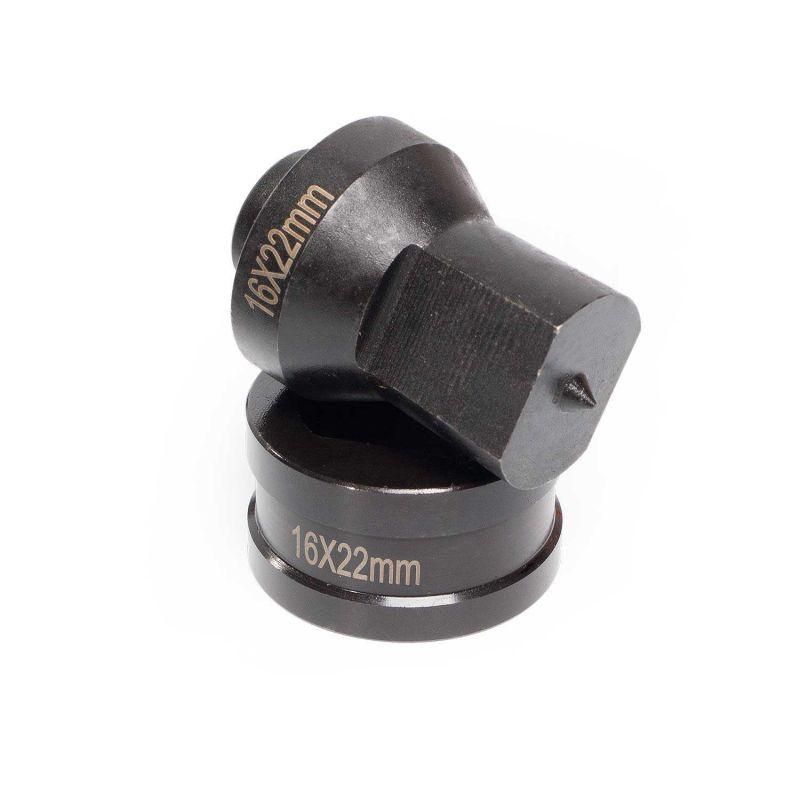

Матрица для перфорации шин МПШО-16х22 серия NEO, КВТ - это компонент для гидравлической перфорации алюминиевых шин толщиной до 10 мм, создающий овальные отверстия размером 17×22 мм. Комплектуется соответствующим пуансоном и предназначена для точного сверления в шинах на производстве.

Назначение и область применения

Матрица для перфорации шин МПШО-16х22 серия NEO, КВТ используется совместно с пуансоном для формирования овальных отверстий в алюминиевых шинах. Применяется в системах распределения электроэнергии - например, при изготовлении силовых щитов, сборках шинопроводов, оборудовании для промышленной автоматизации. Подходит для работ с медными и алюминиевыми шинами стандарта ШД-95 NEO, а также со стальными листами до 6 мм.

Технические характеристики

• Тип изделия: матрица для перфорации
• Форма отверстия: овальная
• Размер отверстия: 17×10×22 мм (длина × ширина × глубина)
• Максимальная толщина обрабатываемого материала: 10 мм (алюминий), 6 мм (сталь)
• Режим работы: гидравлический
• Приведение в действие: гидравлический
• Обрабатываемый материал: алюминий (также совместима со сталью и медью)
• Лазерная маркировка: размер отверстия нанесён на поверхность матрицы и пуансона

Совместимость и монтаж

Матрица для перфорации шин МПШО-16х22 серия NEO, КВТ работает исключительно в паре с подходящим пуансоном того же размера - они поставляются как единый комплект. Для установки требуется гидравлический пресс с фиксированными направляющими и достаточным усилием для пробивания материалов до 10 мм. Перед использованием убедитесь, что посадочные места в прессе точно соответствуют габаритам матрицы. Неправильная центровка вызывает износ или повреждение инструмента.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для промышленного оборудования. Гидравлическая система требует соблюдения правил работы с высоким давлением: использование защитных экранов, проверка герметичности трубопроводов перед запуском. Инструмент не предназначен для ручной или механической перфорации - применение вне гидравлического пресса недопустимо.

Преимущества

• Высокая точность формы отверстия благодаря жесткой геометрии матрицы и пуансона
• Устойчивость к деформации при работе с алюминием и сталью
• Лазерная маркировка позволяет быстро идентифицировать размер без дополнительных замеров
• Совместимость с популярной серией ШД-95 NEO - легко интегрируется в существующие производственные потоки

Ограничения применения

• Не применяется для перфорации меди толще 10 мм - риск заклинивания и выхода из строя
• Не подходит для ручных прессов, механических ударных устройств или ручного инструмента
• Запрещено использовать с материалами твёрже стали 45-50 HRC - возможен быстрый износ рабочих поверхностей
• Не рекомендовано длительное использование без смазки - особенно при частой перфорации

Примеры использования

• Перфорация алюминиевой шины в щите распределения энергии для крепления зажимов
• Подготовка шинопровода к монтажу ответвлений на заводе по производству электрощитового оборудования
• Создание крепёжных отверстий в шинах для конвейерных систем с автономным питанием
• Изготовление элементов шинного провода для подстанций и промышленных объектов

Практические советы

• Перед каждой операцией проверяйте соответствие пуансона и матрицы - маркировка должна совпадать
• Используйте специализированную смазку для металлообработки - продлевает срок службы инструмента
• При работе с алюминием следите за образованием стружки - регулярно очищайте рабочую зону
• При необходимости перфорации нескольких одинаковых деталей - используйте фиксирующие шаблоны для сохранения точности
• Храните матрицу и пуансон в сухом месте, предварительно протерев маслом - предотвращает коррозию
