Матрица для пробивки отверстий 10.5х17 мм в шинах МПШО-10х17/110 - 85335 КВТ

Матрица для перфорации шин МПШО-10*17/110 серия NEO от КВТ предназначена для точной перфорации алюминиевых шин гидравлическими прессами. Комплект с пуансоном обеспечивает формирование овальных отверстий заданного размера - идеально для сборки распределительных щитов и силовых цепей.

Назначение и область применения

Матрица для перфорации шин МПШО-10*17/110 серия NEO используется совместно с пуансоном для создания овальных отверстий в медных и алюминиевых шинах. Применяется на гидравлических прессах в условиях производства электрооборудования: при изготовлении щитов, шинопроводов, коммутационных устройств. Подходит для работ с толщиной шины до 10 мм.

Технические характеристики

• Тип изделия: матрица для перфорации
• Исполнение: комплект «матрица + пуансон»
• Максимальная толщина обрабатываемой шины: 10 мм
• Максимальный диаметр отверстия: 17 мм
• Форма отверстия: овальная
• Габариты отверстия: 10,5 × 12 × 17 мм
• Обрабатываемый материал: алюминий
• Режим работы: гидравлический
• Способ приведения в действие: гидравлический

Совместимость и монтаж

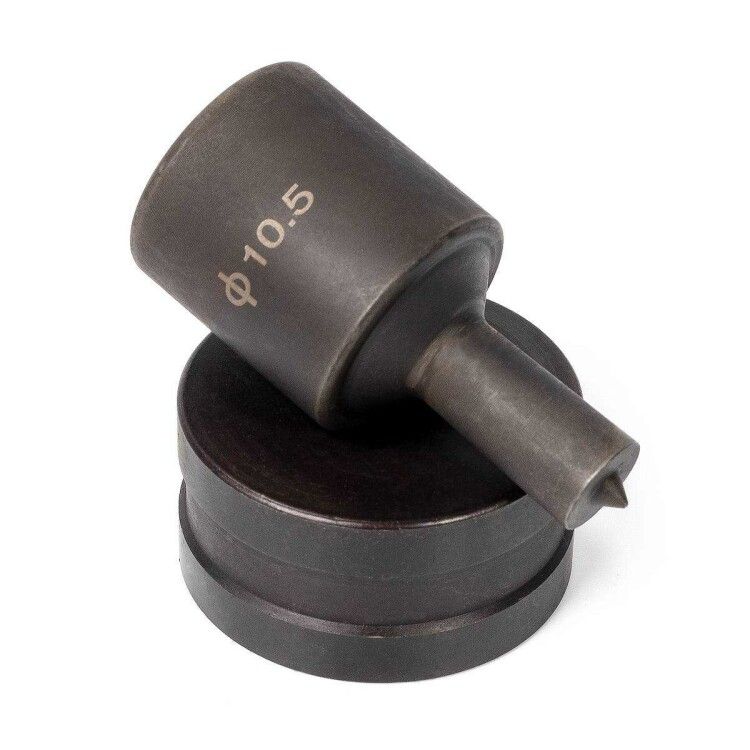

Матрица для перфорации шин МПШО-10*17/110 серия NEO совместима с гидравлическими прессами, поддерживающими стандартную посадку для матриц серии ШД-110 NEO. Установка требует фиксации в нижнем столе пресса, предварительно проверив соответствие посадочному контуру. На каждой детали - пуансоне и матрице - нанесена лазерная маркировка размера для быстрой идентификации. Перед установкой убедитесь, что усилие пресса соответствует требованиям для пробивания 10-миллиметровой алюминиевой шины.

Безопасность и стандарты

Не содержит элементов, требующих специального сертифицирования. Соответствует общепринятым нормам безопасности для металлообрабатывающего оборудования. Работа возможна только при использовании средств защиты и соблюдении правил эксплуатации гидравлических прессов.

Преимущества

• Высокая точность формы отверстия благодаря жесткой геометрии рабочей зоны
• Лазерная маркировка на каждом элементе комплекта исключает путаницу при замене
• Устойчивость к износу при работе с мягкими металлами - алюминием
• Совместимость с существующей линейкой прессов ШД-110 NEO

Ограничения применения

• Не предназначена для работы со стальными листами - максимальная толщина стали 8 мм, но эта матрица рассчитана только на 10 мм алюминия
• Подходит только для гидравлических прессов; механические устройства не обеспечивают достаточного давления
• Не рекомендовано использование для многократной перфорации в одном месте - риск деформации овальной формы
• Запрещено применение с материалами толще 10 мм - повышается риск выхода из строя матрицы

Примеры использования

• Перфорация алюминиевых шин в щитах управления для крепления болтов M10–M14
• Изготовление ответвлений в шинопроводах с овальными отверстиями под контактные планки
• Производство модульных распределительных устройств с точным расположением отверстий

Практические советы

• Проверьте посадочные размеры вашего пресса перед заказом - матрица рассчитана на стандарт ШД-110 NEO
• При работе с алюминием используйте смазку для снижения трения и продления срока службы матрицы
• Храните комплект «матрица+пуансон» вместе - они подобраны парно, и замена одного элемента без другого может нарушить точность
• Если требуется отверстие меньшего размера - выбирайте другие модели серии NEO (например, 13 мм или 8,5 мм), чтобы избежать некачественной перфорации
