Матрица для перфорации шин МПШО-6х10 серия NEO - 77719 КВТ

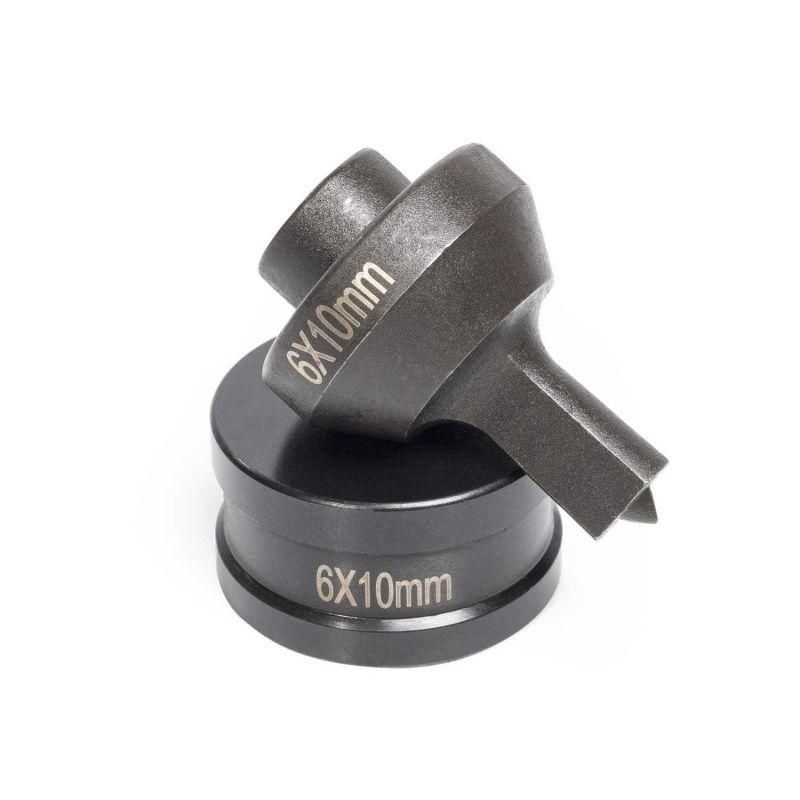

Матрица для перфорации шин МПШО-6х10 серия NEO - это элемент комплекта «пуансон–матрица» для гидравлических прессов КВТ ШД-95 NEO, предназначенного для точной пробивки овальных отверстий 6,5×10 мм в медных, алюминиевых шинах и стальных листах. Бренд КВТ обеспечивает совместимость и надёжность в промышленном применении.

Назначение и область применения

Матрица для перфорации шин МПШО-6х10 серия NEO используется для создания овальных отверстий в металлических шинах и листах. Применяется в цепях распределения электроэнергии - например, при монтаже силовых щитов, шинопроводов, трансформаторных подстанций. Подходит для работ на производствах, где требуется быстрая и точная перфорация без деформации материала.

Технические характеристики

• Форма отверстия: овальная, размер 6,5 × 10 мм
• Максимальная толщина обрабатываемого материала: 10 мм - для медных и алюминиевых шин; 6 мм - для стальных листов
• Материал изготовления: высокопрочная сталь
• Способ приведения в действие: гидравлический
• Цвет: черный
• Лазерная маркировка размера на поверхности - для быстрой идентификации

Совместимость и монтаж

Матрица для перфорации шин МПШО-6х10 серия NEO совместима исключительно с гидравлическими прессами КВТ модели ШД-95 NEO и ШД-95А. Не устанавливается на другие типы оборудования. Комплектуется с соответствующим пуансоном - оба элемента должны использоваться парно. Для замены необходимо вывести старый комплект из пресса, установить новый, проверить центровку и зафиксировать согласно руководству пресса. Перед запуском убедитесь, что давление гидросистемы соответствует рекомендованному для выбранного типа отверстия.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к прочности и износостойкости промышленного инструмента. Гидравлическая работа требует соблюдения правил безопасности: использование защитных экранов, отключение питания перед заменой инструмента, контроль за состоянием гидравлической системы. Напряжение и температурные пределы не указаны - оборудование работает в рамках условий, заданных прессом ШД-95 NEO.

Преимущества

• Высокая долговечность благодаря закалённой стали
• Точная форма отверстия без заусенцев при работе в допустимых пределах толщины
• Лазерная маркировка позволяет избежать путаницы при смене инструментов
• Унифицированная система совместимости с прессами КВТ снижает время настройки

Ограничения применения

• Не предназначена для работы с материалами толще 10 мм (шины) или 6 мм (сталь)
• Несовместима с другими моделями прессов кроме ШД-95 NEO и ШД-95А
• Не применяется для ручной или механической перфорации - только гидравлический пресс
• Запрещено использовать при наличии повреждений на рабочих поверхностях - риск деформации отверстия и выхода из строя инструмента

Примеры использования

• Перфорация медной шины 10×150 мм для крепления кабельных зажимов в распределительном щите
• Создание овальных отверстий в стальном листе 4 мм для фиксации кронштейнов в корпусе шинопровода
• Подготовка шин к сборке в системах постоянного тока на промышленных объектах

Практические советы

• При работе с алюминием и медью используйте смазку - это продлевает срок службы матрицы и улучшает качество отверстия
• Проверяйте соответствие пуансона и матрицы - они имеют взаимную маркировку, не комбинируйте детали из разных комплектов
• После 50–100 операций осмотрите режущую кромку - при появлении затупления или трещин замените комплект
• Храните в сухом месте, избегайте контакта с влагой и химически активными средами
• Учитывайте максимальный размер подключаемой шины - 10×150 мм - чтобы не перегрузить пресс
