Матрица для пробивки отверстий МПО 50х50 (комплект) КВТ 65652

Матрица для пробивки отверстий МПО 50х50, серия ПРОФИ, комплект от КВТ предназначена для точной пробивки квадратных отверстий в листовой стали на электромонтажных работах. Комплект включает все необходимые элементы для установки и работы с оборудованием ППО и ПГПО.

Назначение и область применения

Матрица для пробивки отверстий МПО 50х50, серия ПРОФИ, комплект используется для создания квадратных отверстий размером 50,8×50,8 мм в металлических листах. Применяется в электромонтаже при изготовлении щитов, корпусов, кабельных каналов и других конструкций, где требуется точно расположенный проём для кабельных вводов или крепления оборудования. Подходит для работы с листовой сталью ST 37 и нержавеющей сталью.

Технические характеристики

• Форма отверстия: квадратная, размер 50,8 × 50,8 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм (для нержавеющей стали), до 3 мм (для стали ST 37)
• Тип пуансона и матрицы: щелевой
• Материал изделия: сталь
• Цвет: черный
• Режимы работы: механический и гидравлический
• Способ приведения в действие: механический и гидравлический

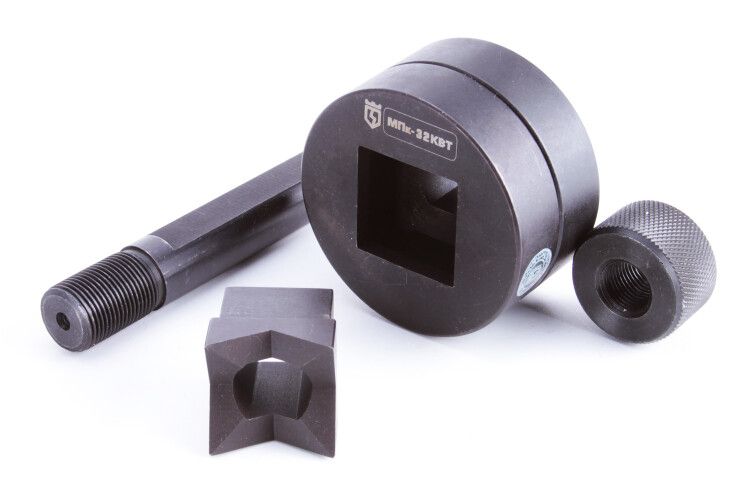

• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО 50х50, серия ПРОФИ, комплект совместима со следующими моделями пробивного оборудования:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГПО-115
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через резьбовую шпильку и прижимную втулку. Убедитесь, что оборудование имеет соответствующий посадочный размер и достаточное усилие для пробивки. Перед заменой убедитесь, что пуансон и матрица правильно выровнены - смещение вызывает деформацию отверстия.

Преимущества

• Комплектная поставка исключает потерю деталей - всё необходимое есть в одной упаковке
• Щелевой тип пуансона обеспечивает чистый срез без заусенцев даже при высоких нагрузках
• Поддержка обоих режимов работы - механического и гидравлического - позволяет использовать с любым доступным прессом
• Высокая износостойкость стали гарантирует долгий срок службы при регулярном использовании

Ограничения применения

• Не предназначен для пробивки материалов толще 3 мм - риск повреждения матрицы и пуансона
• Не рекомендован для мягких металлов (например, алюминия) без предварительной проверки - возможна деформация формы
• Требует жесткой фиксации обрабатываемого листа; при слабом зажиме возникает сдвиг и некачественная пробивка
• Не работает с оборудованием, не входящим в список совместимости - несовпадение посадочных размеров приведёт к выходу из строя

Примеры использования

• Изготовление распределительных щитов - пробивка отверстий под кабельные вводы
• Сборка шкафов автоматизации - формирование квадратных проёмов для крепления DIN-рейки или контакторов
• Производство кабельных лотков - подготовка мест для вывода проводов
• Работы на объектах с ограниченными условиями - когда невозможно сверлить или резать болгаркой

Практические советы

• Перед пробивкой смажьте поверхность матрицы и пуансона машинным маслом - снижает трение и продлевает жизнь инструмента
• Проверяйте соответствие толщины листа: для стали ST 37 до 3 мм - допустимо, для нержавейки - максимум 1,5 мм
• При работе с толстым листом используйте гидравлический пресс - он даёт более равномерное давление
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпилек
• Запасные части можно заказывать отдельно - пуансон и матрицу можно менять по отдельности, не заменяя весь комплект
