Матрица для пробивки отверстий МПО-32х32 (комплект) КВТ 85309

Матрица для пробивки отверстий МПО-32х32 серия ПРОФИ, КВТ, комплект предназначена для точной пробивки квадратных отверстий в металлических листах с использованием гидравлических прессов. Комплексное решение для автоматизированных линий, где важна скорость, надёжность и совместимость со стандартными узлами КВТ.

Назначение и область применения

Матрица для пробивки отверстий МПО-32х32 серия ПРОФИ, КВТ, комплект используется для формирования квадратных отверстий размером 32×32 мм в листовой стали ST 37 толщиной до 1,5 мм. Подходит для производства корпусов, щитов, решёток, деталей машин и оборудования. Особенно эффективна в условиях массового выпуска, когда требуется одинаковое качество отверстий на большом количестве изделий.

Технические характеристики

• Тип изделия: Перфоформа (комплект)
• Форма отверстия: Квадрат
• Размер отверстия: 32×32 мм
• Высота матрицы: 3 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: Листовая сталь ST 37, нержавеющая сталь (до 1,5 мм)
• Рабочий режим: Гидравлический - требует давления через гидроцилиндр
• Способ приведения в действие: Гидравлический - работает только с гидравлическими прессами

Совместимость и монтаж

Матрица для пробивки отверстий МПО-32х32 серия ПРОФИ, КВТ, комплект полностью совместима с гидравлическими головками КВТ следующих моделей:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

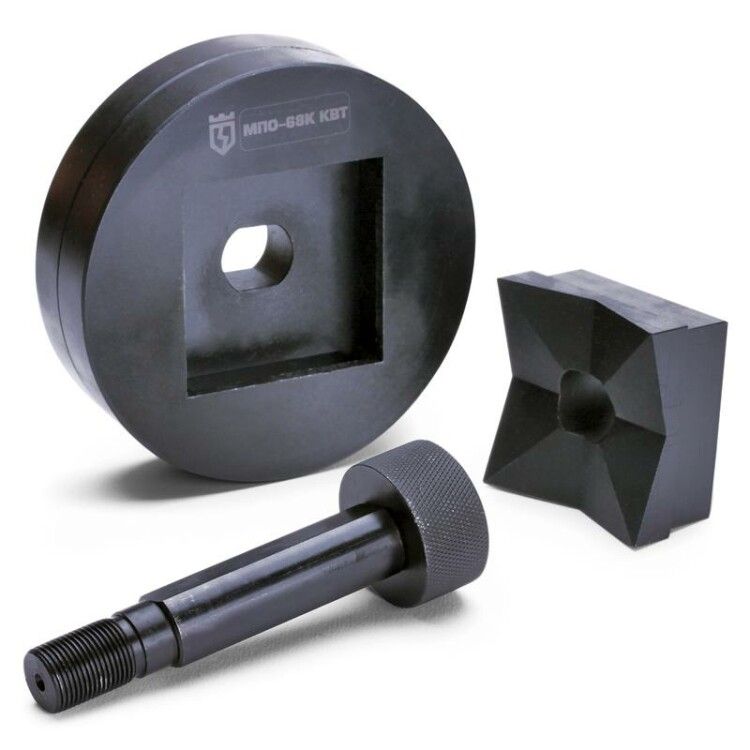

Комплект включает все необходимые элементы: матрицу, пуансон, резьбовую шпильку и прижимную втулку - всё готово к установке без доп purchases. Установка выполняется в соответствии с руководством по сборке головки КВТ. Обязательно проверьте центровку перед запуском - смещение вызывает быстрый износ.

Преимущества

• Цельнолитая конструкция матрицы обеспечивает долгий срок службы даже при частых циклах пробивки
• Уникальная форма отверстия предотвращает заклинивание вырубаемого отхода - особенно важно при работе с нержавеющей сталью
• Стандартные размеры позволяют заменить повреждённые элементы без переоборудования всей системы
• Гидравлическая совместимость снижает риск механических перегрузок и увеличивает точность пробивки

Ограничения применения

• Не для материалов толще 1,5 мм - возможен выход из строя пуансона или деформация матрицы
• Запрещено использовать с пневматическими или механическими прессами - только гидравлика
• Не рекомендовано применение для мягких сплавов (например, алюминий) без предварительного тестирования - возможно расширение отверстия
• Не предназначен для сверления или фрезерования - исключительно для пробивки

Примеры использования

• Производство панелей управления для промышленных станков
• Изготовление вентиляционных решёток для электрошкафов
• Сборка рам и каркасов для конвейерных систем
• Формирование крепёжных отверстий в корпусах силовой аппаратуры

Практические советы

• Перед первым запуском смажьте направляющие поверхности пуансона и матрицы специальной смазкой для холодной штамповки
• Проверяйте зазор между пуансоном и матрицей - он должен составлять около 10–15% от толщины материала
• При работе с нержавеющей сталью используйте более медленный ход пресса - это продлевает жизнь режущим поверхностям
• Регулярно осматривайте внутреннюю часть матрицы на наличие задиров - при появлении микроскопических трещин замените комплект немедленно
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпилек
