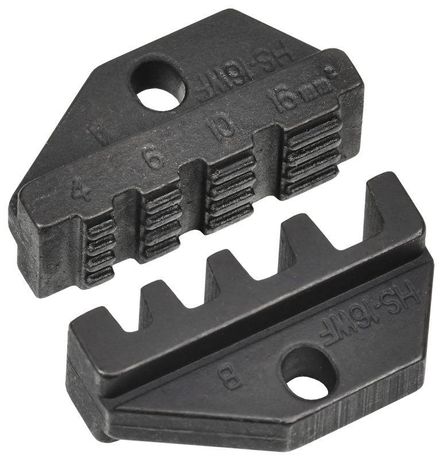

Матрица сменная ARMA2L 3 МСК-13 | A2L3-KL11D-RM-13 IEK

Матрица сменная МСК-13 ARMA2L 3 от IEK - элемент для профессионального обжима втулочных наконечников на инструментах серии ARMA2L. Подходит для монтажа силовых цепей, где требуется надёжное соединение проводов с контактными элементами.

Назначение и область применения

Матрица сменная МСК-13 ARMA2L 3 используется исключительно для обжима втулочных наконечников - то есть металлических трубчатых контактов, которые насаживаются на конец провода и зажимаются специальным инструментом. Она устанавливается вместо базовой матрицы на ручной пресс или обжимной инструмент серии ARMA2L. Применяется в электромонтаже: при подключении кабелей к автоматическим выключателям, клеммным колодкам, шинам распределительных щитов, а также на производствах с использованием оборудования с жесткими требованиями к надёжности соединений.

Технические характеристики

• Тип: сменная матрица для обжима
• Серия совместимости: ARMA2L
• Количество рабочих гнёзд: 4
• Форма профиля обжима: трапециевидная
• Обжимаемые наконечники: втулочные (трубчатые)
• Артикул: a2l3-kl11d-rm-13

Трапециевидный профиль обеспечивает равномерное давление на стенки наконечника, что снижает риск повреждения изоляции и гарантирует плотный контакт без перегрева при нагрузке.

Совместимость и монтаж

Матрица сменная МСК-13 ARMA2L 3 устанавливается только на обжимные инструменты серии ARMA2L от IEK. Не совместима с другими сериями (например, ARMA, ARMA3, MZP). Для замены необходимо открыть фиксирующий механизм корпуса инструмента, извлечь старую матрицу и вставить новую до характерного щелчка. Убедитесь, что инструмент полностью разряжен перед заменой.

Преимущества

• Чёткая геометрия гнёзд - минимизирует брак при обжиме
• Увеличенный срок службы за счёт закалённой стали
• Стандартная комплектация - четыре гнезда позволяют работать с несколькими сечениями проводов без частой замены матриц
• Совместимость с оригинальными инструментами IEK - гарантированная точность обжима

Ограничения применения

• Не применяется для обжима наконечников с изолированным хвостовиком - только для голых втулок
• Не подходит для многожильных проводов сечением более 50 мм2 - возможна недожимка
• Запрещено использовать с инструментами других брендов - риск поломки и некачественного обжима
• Не предназначен для работы с медными наконечниками толще 2 мм - может возникнуть деформация губок

Примеры использования

• Подключение кабеля 16 мм2 к входному автомату в щите управления
• Обжим наконечника на проводе питания конвейера
• Монтаж заземления на шинную группу в распределительном пункте
• Работа на заводе с высокой частотой смены соединений - например, на сборке станков

Практические советы

• Перед установкой проверьте, чтобы матрица была чистой - грязь или металлолом внутри гнезд вызывают неравномерный обжим
• Выбирайте наконечник по сечению провода: для 10–25 мм2 используйте средние гнёзда; для 35–50 мм2 - крайние
• Не используйте матрицу после видимых трещин или вмятин - даже маленький дефект влияет на качество контакта
• Храните в сухом месте, желательно в оригинальной упаковке - предотвращает коррозию и механические повреждения
• При работе с толстыми проводами делайте пробный обжим - проверяйте усилие и глубину запрессовки
