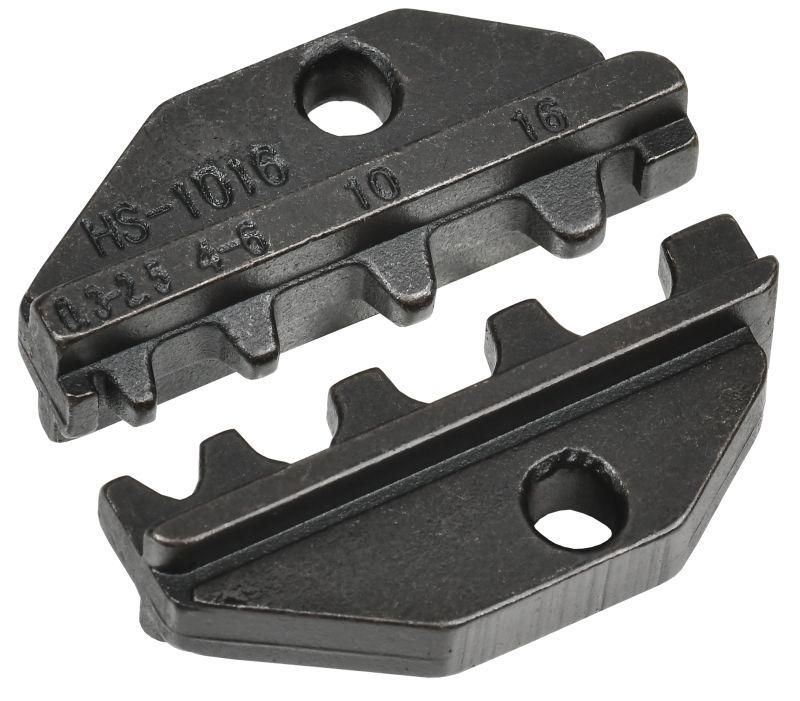

Матрица сменная ARMA2L 3 МСК-08 | A2L3-KL11D-RM-08 IEK

Матрица сменная МСК-08 ARMA2L 3 - комплектующий элемент для ручного или механического инструмента серии ARMA2L, предназначен для надёжной опрессовки неизолированных кабельных концевых гильз и наконечников с поперечным сечением от 0,3 до 16 мм2.

Назначение и область применения

Матрица сменная МСК-08 ARMA2L 3 используется исключительно для создания прочных соединений между проводниками и металлическими наконечниками либо гильзамии без изоляционной оболочки. Подходит для работы с медными и алюминиевыми жилами в условиях производства, энергетики, транспорта и автоматизации. Применяется совместно с клещами серии ARMA2L - например, при сборке распределительных щитов, подключении силового оборудования или ремонте кабельных трасс.

Технические характеристики

• Тип изделия: сменная матрица для обжима
• Поперечное сечение провода: 0,3–16 мм2
• Тип наконечника: неизолированный
• Форма опрессовки: овальная
• Число рабочих гнёзд: 4
• Производитель: IEK (ИЭК)
• Серия совместимости: ARMA2L
• Артикул: a2l3-kl11d-rm-08

Совместимость и монтаж

Матрица сменная МСК-08 ARMA2L 3 устанавливается только на инструменты серии ARMA2L от IEK. Для замены необходимо вынуть старую матрицу и зафиксировать новую согласно инструкции производителя инструмента. Убедитесь, что зажимные механизмы плотно фиксируют матрицу - слабый контакт вызывает перекос при обжиме и снижение качества соединения. Гнёзда расположены последовательно: каждое соответствует своему диапазону сечения - выбирайте нужное перед работой.

Преимущества

• Высокая точность формы обжима благодаря овальному профилю - обеспечивает равномерную деформацию металла и минимальное сопротивление контакта
• Четыре гнезда позволяют использовать одну матрицу вместо четырёх одиночных - экономят время при частой смене типов гильз
• Устойчивость к износу: изготовлены из закалённой стали, рассчитаны на многократное использование
• Стандартная форма крепления - легко заменить даже в полевых условиях

Ограничения применения

• Не применяется для изолированных наконечников - риск повреждения изоляции и плохого контакта
• Несовместима с другими сериями инструментов (например, ARMA, ARMA2S или сторонними брендами)
• Запрещено применять для сечений ниже 0,3 мм2 или выше 16 мм2 - возможна недостаточная или чрезмерная деформация
• Не рекомендовано использовать для многожильных проводов без предварительной запрессовки концов - существует риск выпадения жил

Примеры использования

• Обжим гильз GML/MG на медном проводе 2,5 мм2 в распределительном шкафу
• Подключение клеммных колец 6 мм2 к выводам автомата в цеховой сети
• Сборка ответвлений на воздушных ЛЭП с использованием алюминиевых гильз
• Работы на конвейерах и станках с высокой вибрацией - где требуется долговечный контакт

Практические советы

• Перед установкой проверьте соответствие сечения провода и номера гнезда на матрице - неверный выбор приведёт к браку
• При работе с алюминием используйте смазку на основе графита - снижает усилие обжима и продлевает срок службы матрицы
• Не допускайте попадания грязи внутрь гнезд - она влияет на форму обжима и качество контакта
• Храните матрицу в сухом месте; после работы протирайте поверхности мягкой тканью
• Если при обжиме возникает сквозная деформация или трещины - немедленно замените матрицу: её износ достигнут
