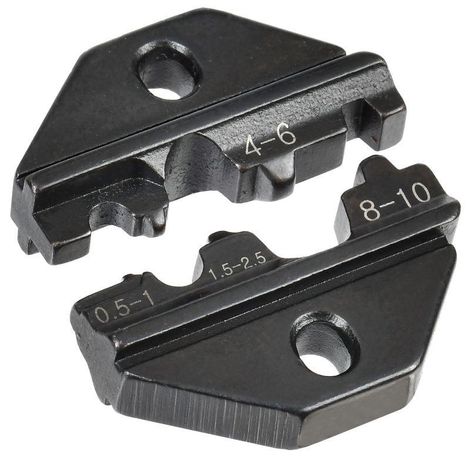

Матрица сменная ARMA2L 3 МСК-07 | A2L3-KL11D-RM-07 IEK

Матрица сменная МСК-07 ARMA2L 3 - комплектующий элемент для ручного пресса IEK серии ARMA2L, предназначен для обжима неизолированных кабельных концевых гильз и наконечников сечением от 0,5 до 10 мм2.

Назначение и область применения

Матрица сменная МСК-07 ARMA2L 3 используется исключительно для опрессовки неизолированных соединений: кабельных гильз и наконечников. Подходит для работ на объектах с высокой частотой замены инструментов - например, на производствах, в энергетике, при монтаже распределительных щитов и силовых цепей. Применяется совместно с ручными прессами IEK серии ARMA2L.

Технические характеристики

• Тип изделия: сменная матрица
• Обрабатываемое поперечное сечение: 0,5–10 кв. мм
• Тип наконечника: неизолированный
• Количество гнёзд для обжима: 4
• Форма профиля обжима: клиновидный
• Совместима с: прессами серии ARMA2L (бренд IEK)

Совместимость и монтаж

Матрица сменная МСК-07 ARMA2L 3 устанавливается только в ручной пресс IEK серии ARMA2L. Для замены необходимо вынуть текущую матрицу и вставить новую, зафиксировав её в соответствии с конструкцией пресса. Убедитесь, что пресс полностью закрыт перед установкой - это предотвращает повреждение губок и обеспечивает точную центровку. Артикул a2l3-kl11d-rm-07 соответствует именно этой модели, другие артикулы из серии ARMA2L не подходят.

Преимущества

• Чёткий клиновидный профиль обеспечивает равномерное давление на металл, снижая риск пережима или слабого контакта
• Четыре рабочих зоны позволяют обжимать гильзы и наконечники разных размеров в одном устройстве без замены матрицы
• Увеличенный срок службы благодаря твердосплавным вставкам в губках
• Легкая замена - не требует специальных инструментов, достаточно рук

Ограничения применения

• Не применяется для изолированных наконечников - только для неизолированных
• Не подходит для других серий прессов, кроме ARMA2L
• Запрещено использовать для сечений менее 0,5 мм2 и более 10 мм2 - возможна деформация губок или некачественный контакт
• Не предназначена для работы с медными шинами, трубками или другими нестандартными формами

Примеры использования

• Обжим гильз ГАМ-10 для соединения многожильных кабелей в распределительном щите
• Установка наконечников НШВИ-10 на провода в системах автоматизации
• Работы на производственных линиях, где требуется быстрая замена инструмента между операциями
• Монтаж силовых кабелей в электроустановках до 1 кВ

Практические советы

• Перед обжимом проверьте соответствие сечения кабеля и выбранного гнезда в матрице - используйте маркировку на корпусе пресса
• При работе с гильзами большего сечения (8–10 мм2) рекомендуется двукратный обжим: легкий первый импульс для фиксации, затем основной
• Очищайте губки после каждого 5–10 обжимов - остатки металла снижают качество контакта
• Храните матрицу в сухом месте, избегайте попадания пыли и влаги - даже при IP67 пресса, сама матрица не имеет защиты
• Если при обжиме возникает скрип или усилие резко возрастает - немедленно прекратите работу и осмотрите матрицу на износ
