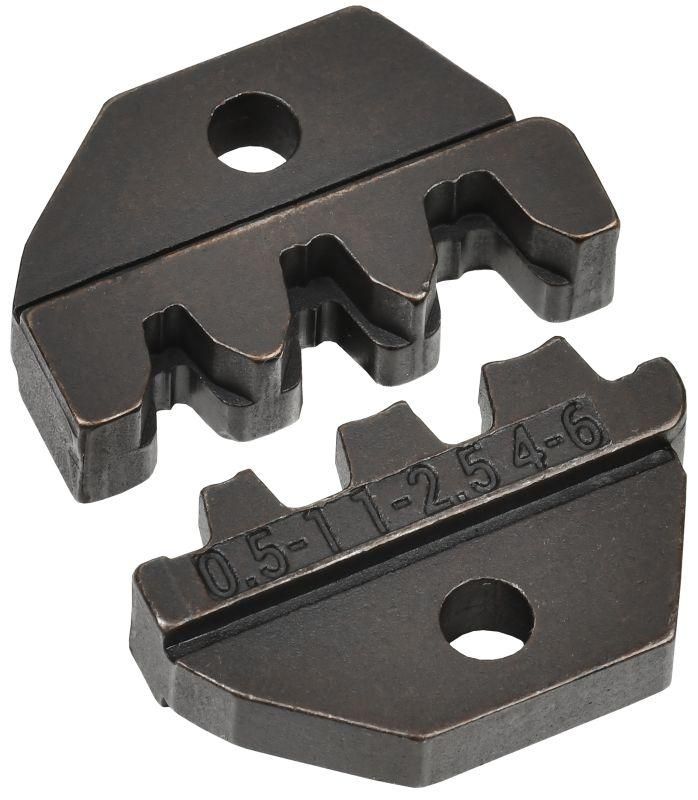

Матрица сменная ARMA2L 3 МСК-05 | A2L3-KL11D-RM-05 IEK

Матрица сменная МСК-05 ARMA2L 3 от IEK - это заменяемый элемент для инструмента, предназначенного для надёжной опрессовки трёх неизолированных контактных гнёзд одновременно. Подходит для работы с разъёмами серии ARMA2L 3, обеспечивает точный и повторяемый результат при монтаже силовых соединений.

Назначение и область применения

Матрица сменная МСК-05 ARMA2L 3 используется исключительно для обжима неизолированных разъёмов типа ARMA2L 3. Она устанавливается в специализированный обжимной инструмент и позволяет за один цикл сформировать три контакта одновременно. Применяется в электромонтаже на объектах с высокой плотностью соединений: панелях управления, распределительных щитах, промышленном оборудовании, транспорте и системах автоматизации.

Технические характеристики

• Количество гнёзд для обжима: 3
• Профиль обжима: лепестковый двухконтурный - обеспечивает равномерное давление на жилы и прочную механическую фиксацию
• Совместима с сериями: ARMA2L 3
• Тип матрицы: сменная, для установки в ручной или механический обжимной инструмент

Совместимость и монтаж

Матрица сменная МСК-05 ARMA2L 3 совместима только с обжимными инструментами, рассчитанными на использование матриц серии ARMA2L. Установка происходит путём вставки в головку инструмента до щелчка - проверьте соответствие посадочного механизма перед использованием. Не используйте с другими типами матриц или инструментами, даже если они выглядят аналогично - это повредит и матрицу, и инструмент.

Преимущества

• Лепестковый двухконтурный профиль гарантирует герметичный и долговечный контакт без перегрева
• Обжим трёх гнёзд за один ход снижает время монтажа и минимизирует риск человеческой ошибки
• Выполнена из закалённой стали - устойчива к деформациям при частых циклах работы
• Запчасть стандартизирована для массового использования в сервисе IEK

Ограничения применения

• Не применяется для изолированных разъёмов - только для неизолированных контактов типа ARMA2L 3
• Не подходит для проводов сечением вне допустимого диапазона для данной серии - уточняйте требования производителя инструмента
• Не рекомендуется использовать в условиях постоянного воздействия воды, масел или агрессивных сред - матрица не имеет защиты от внешних факторов
• Работает только с инструментами, поддерживающими формат ARMA2L - несовместима с другими сериями, включая ARMA, ARMA2 и другие

Примеры использования

• Обжим трёх контактов в разъёме питания станка ЧПУ
• Подключение датчиков в распределительной коробке на конвейере
• Монтаж силовых соединений в щите управления лифтом
• Замена повреждённой матрицы в сервисном центре после 5–10 тыс. циклов

Практические советы

• Перед каждым обжимом проверяйте состояние губок - наличие забитой металлической стружки или следов деформации требует очистки или замены
• Используйте только оригинальные матрицы IEK - сторонние аналоги могут иметь отличия в геометрии, что приведёт к плохому контакту или выходу из строя инструмента
• При работе с многожильным проводом - предварительно запрессуйте наконечник, чтобы избежать выпадения жил
• Храните матрицу в сухом месте, желательно в оригинальной упаковке - попадание пыли и влаги снижает срок службы
• Артикул a2l3-kl11d-rm-05 - сохраняйте его при заказе запасных частей; он точно соответствует модели МСК-05 ARMA2L 3
