Матрица номерная МПК-01 для опрессовки - 69957 КВТ

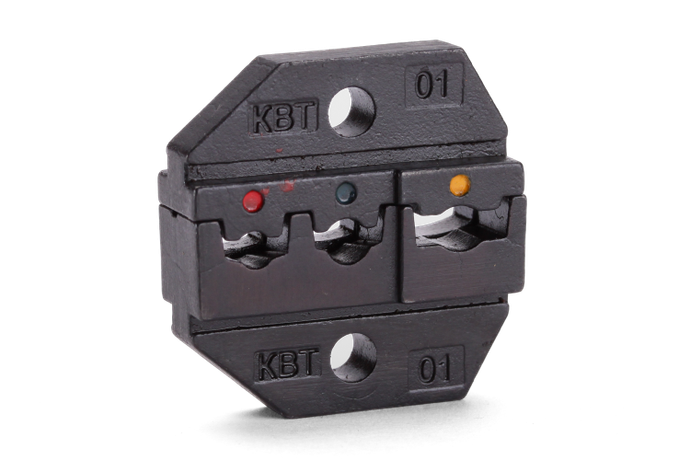

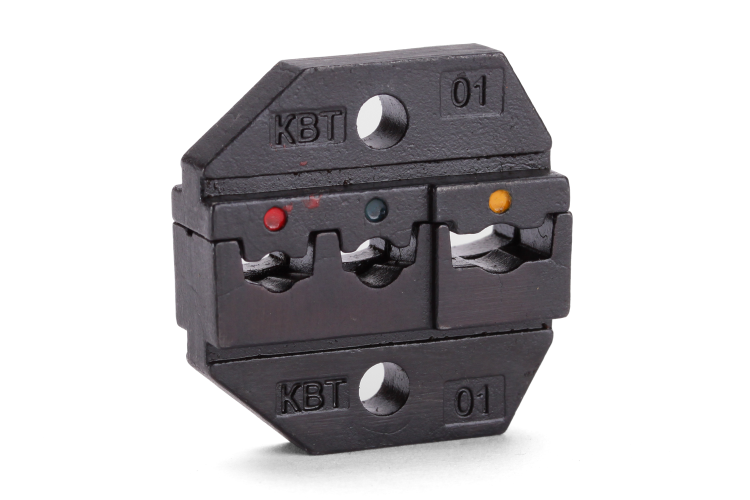

Матрица МПК-01 серия ПРОФИ от КВТ - сменная рабочая часть для пресс-клещей, предназначенная для надёжной опрессовки изолированных наконечников и гильз с овальным профилем. Подходит для проводов сечением 0,25–6 мм2 и используется в электромонтаже, ремонте оборудования и на производстве.

Назначение и область применения

Матрица МПК-01 серия ПРОФИ применяется для обжима изолированных наконечников и гильз с цветными манжетами: красной, синей и жёлтой. Она обеспечивает плотное и равномерное соединение между проводом и металлической частью наконечника, предотвращая ослабление контакта, перегрев и отрыв. Подходит для работы с типами: НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШКИ, НШПИ, ГСИ, ГСИ(н), ГСИ-П, ВРПИ-П, ВРПИ-М, ВРШИ-П(н), ВРШИ-М(н), РПИ-П(н), РПИ-М(н).

Области применения: сборка силовых цепей, монтаж распределительных щитов, ремонт транспорта, промышленного оборудования, систем автоматизации.

Технические характеристики

• Тип изделия: матрица для опрессовки
• Поперечное сечение провода: 0,25–6 мм2 (соответствует AWG 11–21)
• Тип наконечников: изолированные наконечники и гильзы
• Форма опрессовки: овальная, двухконтурная - гарантирует герметичность и механическую прочность
• Материал: высокопрочная сталь - устойчива к деформациям и износу
• Цвет: чёрный - защищает от коррозии и снижает блики при работе
• Совместимость: пресс-клещи СТК, СТВ, СТА, ПКЭ-01, ПКП-01

Совместимость и монтаж

Матрица МПК-01 серия ПРОФИ устанавливается вручную в совместимые пресс-клещи. Для замены достаточно вынуть старую матрицу и вставить новую до фиксации. Убедитесь, что клещи соответствуют заявленным моделям: СТК, СТВ, СТА, ПКЭ-01, ПКП-01. Не используйте с другими инструментами - это повредит механизм и снизит качество обжима.

Перед работой проверьте соответствие сечения провода и цвета манжеты наконечника - они должны совпадать с диапазоном 0,25–6 мм2.

Безопасность и стандарты

Матрица МПК-01 серия ПРОФИ изготовлена в соответствии с требованиями к качеству обжима, принятым в электрооборудовании. Овальный профиль соответствует рекомендациям по надёжному соединению согласно ГОСТ Р 50043.2 и IEC 60352-2. Применение в условиях повышенной влажности и температурных колебаний допустимо при соблюдении правил эксплуатации пресс-клещей.

Преимущества

• Овальный двухконтурный профиль - минимизирует риск повреждения изоляции и увеличивает срок службы соединения
• Высокая износостойкость стали - позволяет выполнять сотни обжимов без потери точности
• Универсальность - одна матрица покрывает широкий диапазон сечений и типов наконечников
• Лёгкая установка - не требует инструментов для замены

Ограничения применения

• Не предназначена для обжима неизолированных наконечников, штыревых контактных элементов или медных гильз без изоляции
• Не работает с проводами меньше 0,25 мм2 и больше 6 мм2 - возможна неполная опрессовка или разрушение матрицы
• Несовместима с пресс-клещами других брендов, кроме указанных: СТК, СТВ, СТА, ПКЭ-01, ПКП-01
• Запрещено использовать при температуре ниже -20C - материал становится хрупким

Примеры использования

• Обжим наконечника НКИ-2,5 (синяя манжета) на медном проводе 2,5 мм2 перед подключением к клемме автомата
• Создание ответвления в распределительном щите с использованием гильзы ГСИ-4 (красная манжета)
• Подключение датчиков на конвейере через наконечник ВРШИ-М(н)-1,5
• Ремонт электронагревательных устройств с применением наконечника НШПИ-1,5

Практические советы

• Выбирайте матрицу по цвету манжеты наконечника - он соответствует сечению провода. Не экономьте на совместимости.
• Проверяйте глубину входа провода в наконечник - он должен полностью войти, чтобы избежать “пустот” внутри обжима.
• После нескольких десятков операций осматривайте поверхность матрицы - при появлении зазубрин или вмятин замените её.
• Храните матрицу в сухом месте, лучше в оригинальной упаковке - предотвратит окисление и загрязнение.
• Если вы используете пресс-клещи СТК или ПКЭ-01 - убедитесь, что матрица правильно зафиксирована в пазах. Щелчок при установке - признак корректного монтажа.
