Матрица для опрессовки изолированных наконечников МПК-11 | 74411 КВТ

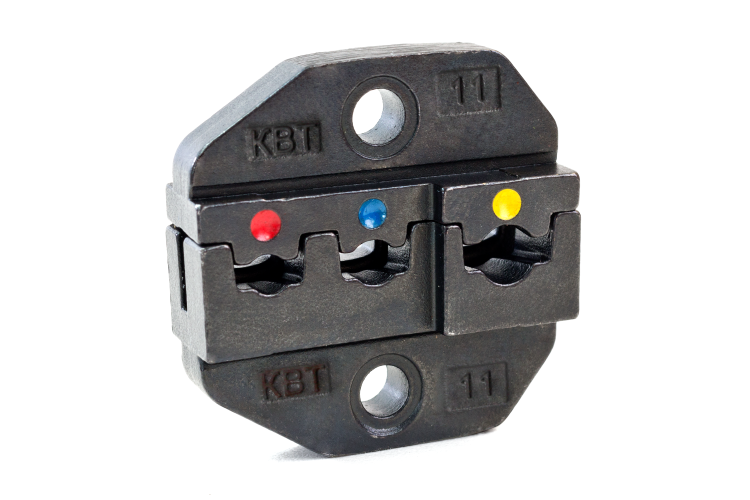

Матрица МПК-11 серия ПРОФИ КВТ - это комплектующий элемент для пресс-клещей, предназначенный для надёжного обжима изолированных наконечников на проводах сечением от 0,5 до 6 мм2. Благодаря овальному двухконтурному профилю обеспечивает качественное соединение в распределительных щитах, пультах управления и на оборудовании, где важна долговечность контактов. Артикул 74411, бренд КВТ.

Назначение и область применения

Матрица МПК-11 серия ПРОФИ КВТ используется исключительно для обжима изолированных наконечников с цветными манжетами - красной, синей и жёлтой. Подходит для работы с типами разъёмов: РППИ-М, РПИ-П, РПИ-М, РШИ-П, РШИ-М, РПИ-О. Применяется в электромонтаже, автоматизации, сборке панелей управления, на транспорте и в промышленном оборудовании, где требуется прочное и герметичное соединение.

Технические характеристики

• Тип изделия: матрица для пресс-клещей
• Допустимые сечения проводов: 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4 / 6 мм2
• Тип наконечника: изолированный
• Форма обжима: овальная, двухконтурная
• Материал: сталь
• Совместима с клещами: СТК-11, СТА-11, СТВ-11

Совместимость и монтаж

Матрица МПК-11 серия ПРОФИ КВТ устанавливается только в пресс-клещи моделей СТК-11, СТА-11 и СТВ-11. Убедитесь, что вы используете именно эти модели - другие клещи не совместимы. Для замены снимите старую матрицу, вставьте новую до щелчка, проверьте фиксацию. Неправильная установка снижает качество обжима и повреждает инструмент.

Преимущества

• Овальный двухконтурный профиль равномерно деформирует медную часть наконечника, предотвращая перелом жил и улучшая контакт
• Высокая износостойкость стали гарантирует более 1000 циклов обжима при правильной эксплуатации
• Чёткая привязка к цветным манжетам позволяет быстро выбрать нужный профиль без лишних замеров
• Совместимость с популярными клещами КВТ снижает необходимость закупки нового оборудования

Ограничения применения

• Не применяется для неизолированных наконечников - только для изделий с пластмассовой манжетой
• Не подходит для проводов сечением менее 0,5 мм2 или более 6 мм2 - возможен неполный обжим или разрушение матрицы
• Запрещено использовать с клещами других брендов или моделей, кроме СТК-11, СТА-11, СТВ-11
• Не предназначен для обжима алюминиевых или многожильных проводов без специальных наконечников

Примеры использования

• Обжим наконечников РПИ-М (синяя манжета) на 1,5 мм2 в щитах автоматики
• Подключение датчиков через РШИ-П (красная манжета) на 0,75 мм2 в конвейерных системах
• Сборка пультов управления с использованием РППИ-М (жёлтая манжета) на 2,5 мм2

Практические советы

• Перед обжимом зачистите провод точно до метки - слишком длинная зачистка снижает механическую прочность
• Убедитесь, что провод полностью вошёл в наконечник - видимый конец жилы указывает на ошибку
• Регулярно проверяйте состояние матрицы: трещины, забивание металлом или деформация профиля требуют замены
• Храните матрицу в сухом месте - влага вызывает коррозию стали, особенно в условиях повышенной влажности
• При работе с несколькими сечениями - помечайте матрицы по цвету манжет, чтобы не путать при частой смене задач
