Матрица номерная МПК-10 для опрессовки - 69964 КВТ

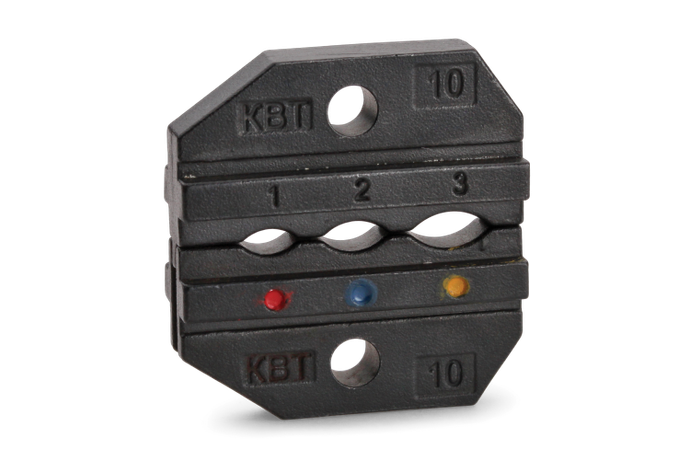

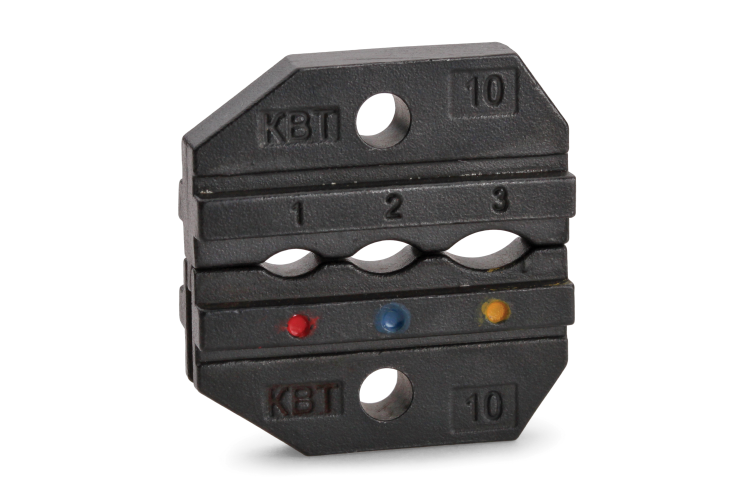

Матрица для опрессовки изолированных наконечников МПК-10 серия ПРОФИ от бренда КВТ - это специализированная оснастка для надёжного обжима изолированных наконечников и гильз с термоусаживаемой изоляцией. Подходит для работы с проводами сечением 0,5–6 мм2 и совместима с пресс-клещами СТК, СТВ, СТА.

Назначение и область применения

Матрица МПК-10 серия ПРОФИ предназначена для профессиональной опрессовки изолированных наконечников и гильз, которые используются в электромонтаже для соединения проводов. Она обеспечивает герметичный и механически прочный контакт без повреждения изоляции. Применяется при установке оборудования на производстве, в энергетике, транспорте и автоматизации - например, при подключении клемм на станках, щитах, конвейерах и распределительных устройствах.

Технические характеристики

• Тип изделия: матрица для опрессовки
• Обрабатываемые наконечники: изолированные (НКИ-Т, НВИ-Т, ГСИ-Т, РПИ-П-Т, РПИ-П-НТ, РПИ-М-НТ, РППИ-М-Т, КИЗ)
• Поперечное сечение провода: 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4 / 6 мм2
• Форма обжима: овальная, одноконтурная
• Материал: высокопрочная сталь
• Цвет: черный
• Количество рабочих позиций: три (для трёх различных сечений)

Совместимость и монтаж

Матрица МПК-10 серия ПРОФИ устанавливается исключительно в пресс-клещи следующих моделей: СТК, СТВ, СТА. Убедитесь, что ваш инструмент имеет соответствующий крепёжный механизм - матрица несовместима с другими типами клещей. Для замены просто выньте старую матрицу и вставьте новую до фиксации. Не требует регулировки - профиль обжима задан конструкцией.

Преимущества

• Трёхпозиционная конструкция позволяет работать с семью сечениями проводов одной матрицей - снижает необходимость менять оснастку.
• Овальный профиль обжима равномерно деформирует медную часть наконечника, сохраняя целостность изоляции и обеспечивая минимальное переходное сопротивление.
• Высокая износостойкость стали гарантирует долгий срок службы даже при частом использовании.
• Чёрное покрытие защищает от коррозии и улучшает визуальное отличие от других матриц в наборе.

Ограничения применения

• Не применяется для неизолированных наконечников - только для изделий с термоусаживаемой изоляцией.
• Не подходит для проводов сечением менее 0,5 мм2 или более 6 мм2 - риск недожима или пережима.
• Работает только с указанными типами наконечников (НКИ-Т, НВИ-Т и др.). Использование с аналогами других производителей может привести к плохому контакту.
• Требует точного совпадения с пресс-клещами СТК, СТВ, СТА - другие модели не поддерживаются.

Примеры использования

• Подключение силовых кабелей к клеммным колодкам в распределительном шкафу.
• Монтаж заземления на промышленных станках с применением гильз ГСИ-Т.
• Установка концевых заглушек КИЗ на окончаниях проводов в условиях повышенной влажности.
• Электромонтаж в автобусах и железнодорожных вагонах - где важна надёжность и компактность соединений.

Практические советы

• Перед обжимом проверяйте соответствие сечения провода и выбранной позиции матрицы - используйте маркировку на корпусе наконечника.
• Не используйте матрицу с повреждёнными или забитыми канавками - это снижает качество обжима.
• После нескольких сотен циклов проверяйте состояние рабочей поверхности - при появлении глубоких царапин или деформаций замените матрицу.
• Храните в сухом месте, предпочтительно в оригинальной упаковке или контейнере - чтобы не потерять и не перепутать с другими матрицами.
• При работе с многожильными проводами слегка скрутите жилы перед введением в наконечник - это улучшает плотность обжима.
