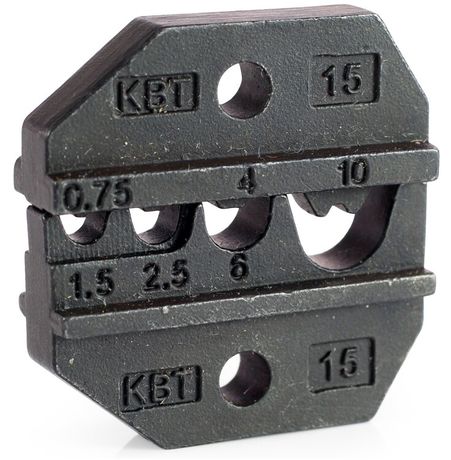

Матрица для опрессовки изолированных наконечников МПК-15 | 69967 КВТ

Матрица для опрессовки изолированных наконечников МПК-15 серия ПРОФИ от КВТ - надёжный элемент для точного обжима медных наконечников и гильз сечением 0,5–10 мм2. Подходит для работы с пресс-клещами CTB-15 и CTK-15, обеспечивает прочное соединение в условиях промышленной эксплуатации.

Назначение и область применения

Матрица для опрессовки изолированных наконечников МПК-15 серия ПРОФИ предназначена для создания герметичных и механически устойчивых соединений между проводами и медными наконечниками. Используется в электромонтаже, на производстве, в энергетике и транспорте - там, где требуется качественный обжим без повреждения жилы.

• Обжимает неизолированные и изолированные медные наконечники типов ПМ, НШП, ГМЛ(о), СОТК
• Подходит для гильз того же диапазона сечений
• Работает исключительно с пресс-клещами CTB-15, CTK-15, СТА, СТВ, СТК

Технические характеристики

• Тип изделия: матрица для опрессовки
• Диапазон сечений: 0,5 – 10 мм2 (соответствует 7–21 AWG)
• Тип наконечников: медные, неизолированные и изолированные
• Форма обжима: клиновидная - создаёт равномерное давление по всей поверхности контакта
• Материал: закалённая сталь - высокая износостойкость и долгий срок службы
• Цвет: чёрный - устойчивый к царапинам и коррозии покрас
• Количество позиций: четырёхпозиционная - позволяет выполнять обжим за один проход

Совместимость и монтаж

Матрица для опрессовки изолированных наконечников МПК-15 серия ПРОФИ совместима только с пресс-клещами указанной модели. Установка происходит легко: фиксируется в головке клещей по штифтам, зажимается до щелчка. Перед работой проверьте соответствие выбранного сечения провода и установленной матрицы - использование неверной матрицы приведёт к плохому контакту или повреждению оборудования.

• Совместимые пресс-клещи: CTB-15, CTK-15, СТА, СТВ, СТК
• Не совместима с другими моделями клещей - даже аналогичными по внешнему виду
• Запрещено использовать с инструментами другого класса нагрузки

Преимущества

• Клиновидный профиль обжима гарантирует плотное прилегание металла к проводу - снижает переходное сопротивление
• Высокая износостойкость стали продлевает срок службы матрицы до нескольких тысяч циклов
• Четыре рабочих позиции позволяют обжимать сразу несколько наконечников без перестановки
• Удобная фиксация в клещах минимизирует риск смещения во время операции

Ограничения применения

• Не применяется для алюминиевых, бронзовых или комбинированных наконечников - только для меди
• Не подходит для сечений менее 0,5 мм2 и более 10 мм2 - возможна деформация или выход из строя
• Не используется с автоматическими или пневматическими прессами - только с ручными клещами CTB-15 / CTK-15
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +80C

Примеры использования

• Электромонтаж распределительных щитов - обжим наконечников ПМ на силовых кабелях
• Сборка панелей управления - установка гильз ГМЛ(о) на контрольные цепи
• Ремонт промышленного оборудования - замена изношенных соединений на конвейерах
• Автомобильная и железнодорожная электросистема - монтаж наконечников НШП на клеммы аккумуляторов

Практические советы

• Перед каждым использованием проверяйте состояние матрицы - трещины, забивание металлической стружкой или выкрашивание профиля требуют замены
• Выбирайте матрицу строго по сечению провода - не используйте одну матрицу для всех размеров, даже если они «почти подходят»
• После обжима проверяйте качество соединения: попробуйте слегка потянуть наконечник - он не должен двигаться
• Храните матрицу в сухом месте, предпочтительно в оригинальном корпусе - контактные поверхности чувствительны к влаге и грязи
• При работе с многожильным проводом - перед обжимом скрутите жилы, чтобы избежать выпадения отдельных проводников
