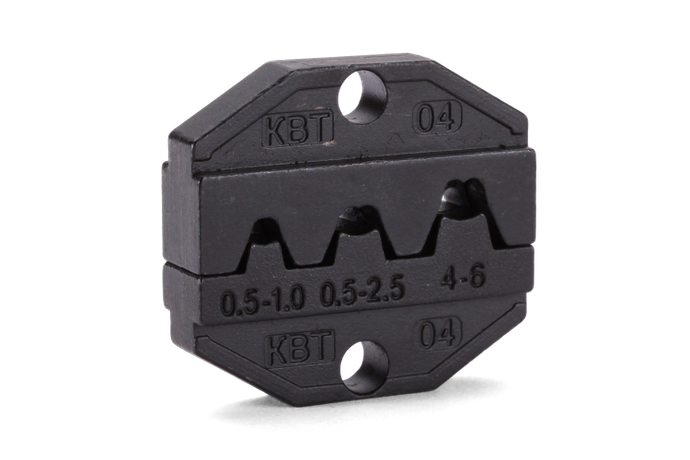

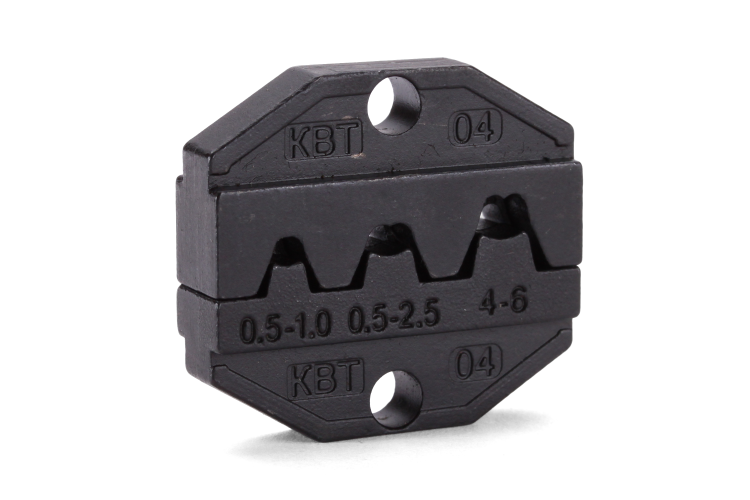

Матрица номерная МПК-04 для опрессовки - 69960 КВТ

Матрица для опрессовки изолированных наконечников МПК-04 серия ПРОФИ от КВТ - сменный элемент для пресс-клещей, обеспечивающий надёжный двойной обжим медных наконечников сечением 0,25–2,5 мм2. Подходит для работы с изолированными и неизолированными соединителями в условиях производства, обслуживания оборудования и монтажа электропроводки.

Назначение и область применения

Матрица для опрессовки изолированных наконечников МПК-04 серия ПРОФИ предназначена для создания прочного и герметичного контакта между проводом и наконечником. Обжим выполняется по двум контурам: одна часть деформирует металлическую часть наконечника вокруг жилы, вторая - сдавливает изоляцию. Это предотвращает выскальзывание провода и снижает риск окисления контакта.

Подходит для работ с наконечниками типов: НК, ГС, РП-М, РП-П шириной 2,8; 4,8; 6,3; 7,5 мм. Часто используется на производстве, в сервисных центрах, при сборке панелей управления, силовой аппаратуры и систем автоматизации.

Технические характеристики

• Тип изделия: сменная матрица для опрессовки
• Обрабатываемые наконечники: медные, изолированные и неизолированные
• Поперечное сечение провода: 0,25 – 2,5 мм2 (соответствует 14–24 AWG)
• Форма обжима: лепестковая двухконтурная - обеспечивает одновременный обжим жилы и изоляции
• Материал: закалённая сталь - устойчива к износу, сохраняет форму после многократного использования
• Цвет: чёрный - защищает от коррозии, удобна для визуального контроля

Совместимость и монтаж

Матрица для опрессовки изолированных наконечников МПК-04 серия ПРОФИ совместима с пресс-клещами следующих моделей: СТК, СТВ, СТА, CTB, CTA, CTK, ПКЭ-01, ПКП-01. Установка происходит путём фиксации в гнезде клещей - зажимается штифтами или замком, в зависимости от модели инструмента. Перед использованием проверьте соответствие номера матрицы и требуемого сечения - установка неверной матрицы приведёт к плохому обжиму или повреждению инструмента.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству обжима, принятым в электрооборудовании. Соответствует нормам DIN 46228 и IEC 60352-2 для механической прочности контактных соединений. Не содержит токсичных покрытий, безопасно при работе в закрытых помещениях.

Преимущества

• Двухконтурный профиль гарантирует надёжную фиксацию как жилы, так и изоляции - исключает перегрев и отрыв провода
• Высокая износостойкость стали позволяет использовать матрицу сотни раз без потери точности формы
• Универсальная совместимость с популярными моделями пресс-клещей - не требуется менять весь инструмент при смене типа наконечника
• Чёрное покрытие снижает видимость нагара и грязи - упрощает осмотр состояния рабочей поверхности

Ограничения применения

• Не применяется для алюминиевых или комбинированных наконечников - материал и форма обжима рассчитаны только на медь
• Не подходит для сечений менее 0,25 мм2 и более 2,5 мм2 - возможен неполный обжим или разрушение матрицы
• Требуется использование только совместимых пресс-клещей - попытки установить в несовместимый инструмент могут привести к поломке
• Не предназначен для ручной опрессовки - требует усилия пресс-клещей

Примеры использования

• Монтаж кабельных соединений в распределительных щитах
• Обжим проводов на клеммах станков, конвейеров, роботов
• Работа с автоклеммами в автомобильной промышленности
• Замена изношенных наконечников в системах управления HVAC
• Сборка панелей управления в пищевой и фармацевтической промышленности

Практические советы

• Перед каждым обжимом проверяйте, что провод полностью вошёл в наконечник до упора - недостаточная глубина снижает надёжность контакта
• При частом использовании регулярно осматривайте рабочую поверхность матрицы - наличие забоин или трещин требует замены
• Не используйте матрицу для обжима наконечников с большей шириной, чем указано - даже если сечение в допуске, форма может не подходить
• Храните матрицу в сухом месте - хотя она стальная, длительное воздействие влаги может вызвать коррозию на кромках
• При работе с несколькими типами наконечников рекомендуется иметь запасные матрицы - это экономит время при смене задач
