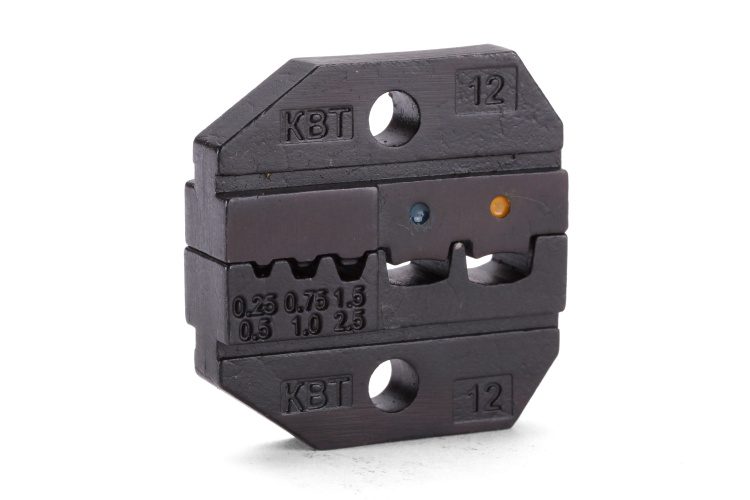

Матрица для опрессовки изолированных наконечников МПК-12 | 69965 КВТ

Матрица для опрессовки изолированных наконечников МПК-12 серия ПРОФИ от бренда КВТ - это комплектующий элемент для ручных пресс-клещей, предназначенный для надёжного обжима изолированных наконечников на проводах сечением от 0,25 до 2,5 мм2. Артикул 69965 обеспечивает точную и повторяемую форму обжима, что важно для безопасности и долговечности электрических соединений.

Назначение и область применения

Матрица для опрессовки изолированных наконечников МПК-12 серия ПРОФИ используется исключительно для создания качественных механических и электрических соединений между проводами и изолированными наконечниками. Подходит для работы с типами наконечников: НКИ, НВИ, НИК, НШКИ, НШПИ, ГСИ, НШВИ, НШВ, РПИ-П, РПИ-М, РППИ-М, РШИ-П, РШИ-М, РПИ-О. Область применения - сборка силовых цепей, панельной автоматики, оборудования управления, автомобильной и судовой электроники, где требуется надёжный контакт без пайки.

Технические характеристики

• Поперечное сечение провода: 0,25–2,5 мм2 (соответствует AWG 14–24)
• Тип обжима: трапециевидный и овальный, двухконтурный - обеспечивает одновременную деформацию металлической части и уплотнение изоляции
• Количество позиций: пятипозиционная - позволяет обжимать сразу несколько контактов за один ход клещей
• Материал: высокопрочная легированная сталь - устойчива к износу и сохраняет форму после тысяч циклов
• Цвет: чёрный - антикоррозийное покрытие, снижающее риск окисления

Совместимость и монтаж

Матрица для опрессовки изолированных наконечников МПК-12 серия ПРОФИ совместима только с пресс-клещами моделей СТК-12, СТА-12 и СТВ-12 от КВТ. Установка происходит путём фиксации в корпусе клещей через штыревой замок - без инструментов. Перед работой проверьте соответствие выбранной позиции матрицы сечению провода и типу наконечника. Не используйте с другими моделями клещей - это повредит механизм и нарушит качество обжима.

Безопасность и стандарты

Обжим, выполненный с использованием этой матрицы, соответствует требованиям DIN 46234 и IEC 60352-2 по прочности и электрической проводимости соединений. Двухконтурный профиль гарантирует герметичность изоляции и предотвращает перегрев при нагрузках. Соответствует нормам безопасности для электроустановок напряжением до 1000 В переменного тока.

Преимущества

• Пятипозиционная конструкция экономит время при массовом обжиме нескольких контактов
• Двухконтурный профиль (трапециевидный + овальный) даёт одновременно надёжный электрический контакт и плотную изоляцию
• Высокая износостойкость стали продлевает срок службы матрицы даже при ежедневном использовании
• Универсальная совместимость с популярными клещами СТК, СТА, СТВ снижает необходимость закупки дополнительного инструмента

Ограничения применения

• Не применяется для неизолированных наконечников, гильз или медных жил без защиты
• Не подходит для проводов сечением более 2,5 мм2 - возможна недожимка или разрыв изоляции
• Запрещено использовать с клещами других брендов или моделей, отличных от СТК-12 / СТА-12 / СТВ-12
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

Матрица для опрессовки изолированных наконечников МПК-12 серия ПРОФИ часто применяется при:

• Сборке распределительных щитов - обжим НШВИ на медных жилах 1,5 мм2
• Подключении датчиков и исполнительных устройств на конвейерах - использование НКИ с сечением 0,5 мм2
• Монтаже автомобильной электропроводки - обжим РПИ-М на проводе AWG 18
• Ремонте систем управления станков - работа с гильзами ГСИ и многожильным проводом 2,5 мм2

Практические советы

• Перед каждым обжимом проверяйте, чтобы провод полностью вошёл в наконечник - не допускайте выступающих жил
• Выбирайте позицию матрицы по меткам на корпусе клещей - они соответствуют сечениям 0,25; 0,5; 1,0; 1,5; 2,5 мм2
• После обжима слегка потяните провод - если он не выскакивает, соединение надёжно
• Храните матрицу в сухом месте - хотя она стальная, длительное воздействие влаги может вызвать коррозию на кромках
• Не пытайтесь обжимать два провода в одном наконечнике - это нарушает технологию и создаёт риск нагрева
