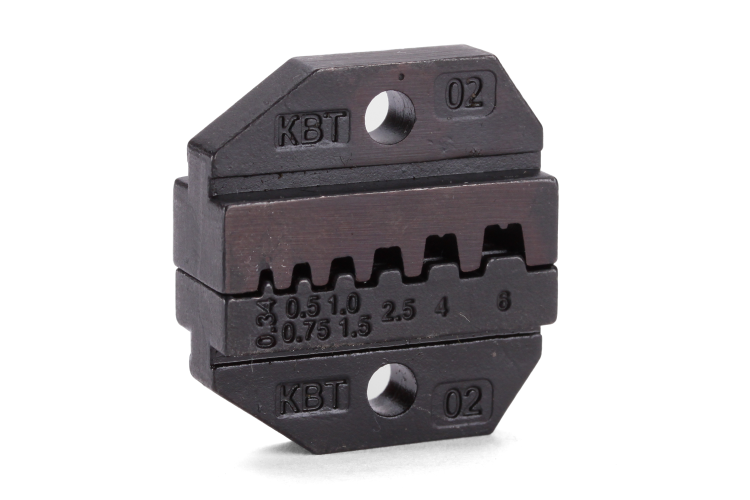

Матрица для опрессовки изолированных наконечников МПК-02 | 69958 КВТ

Матрица МПК-02 серия ПРОФИ от КВТ - это шестипозиционная рабочая насадка для пресс-клещей, предназначенная для надёжной опрессовки втулочных наконечников на проводах сечением от 0,25 до 6 мм2. Подходит для работы с наконечниками НШВИ и НШВ, используется в электромонтаже, автоматизации и сервисном обслуживании.

Назначение и область применения

Матрица МПК-02 серия ПРОФИ применяется исключительно для опрессовки втулочных наконечников - как изолированных, так и неизолированных. Она обеспечивает качественный обжим при использовании с пресс-клещами СТВ-02, СТА-02 и СТК-02. Подходит для работ с проводами сечением 0,25–6 мм2 (или AWG 11–24). Часто используется при монтаже силовых цепей, панелей управления, оборудования на заводах, в энергетике и на транспорте.

Технические характеристики

• Тип изделия: матрица для опрессовки
• Совместимые наконечники: НШВИ, НШВ
• Поперечное сечение провода: 0,25 – 6 мм2 (AWG 11–24)
• Форма обжима: трапециевидная - создаёт равномерное давление на металлическую часть наконечника
• Количество позиций: шесть - позволяет менять сечения без замены матрицы
• Материал: закалённая сталь - устойчива к деформациям и износу
• Цвет: чёрный - антикоррозийное покрытие

Совместимость и монтаж

Матрица МПК-02 серия ПРОФИ работает только с пресс-клещами модели СТВ-02, СТА-02 и СТК-02. Установка происходит путём фиксации в гнездо клещей - зажимается за счёт механического крепления, не требует инструментов. Перед установкой проверьте соответствие номера позиции на матрице и выбранному сечению провода. Не используйте с другими моделями клещей - это повредит механизм и нарушит качество обжима.

Преимущества

• Шестипозиционная конструкция - одна матрица заменяет шесть однопозиционных, снижает необходимость перенастройки
• Трапециевидный профиль - гарантирует плотный контакт без повреждения жилы, минимизирует риск “вылета” провода
• Высокая износостойкость стали - выдерживает сотни циклов обжима даже в условиях интенсивного использования
• Универсальная совместимость - подходит для всех типов втулочных наконечников из списка: НШВИ, НШВ, СТК, СТВ, СТА

Ограничения применения

• Не предназначена для опрессовки кабельных наконечников типа НШКИ, НШП, НШЛ - требуется другая матрица
• Не работает с пресс-клещами других серий (например, СТВ-01, СТК-01) - несовместимый крепёж
• Не рекомендуется использовать для проводов сечением менее 0,25 мм2 или более 6 мм2 - возможна плохая фиксация или повреждение матрицы
• Не подходит для опрессовки многожильных проводов без предварительной пропайки или термоусадки - риск расслоения жил

Примеры использования

• Подключение клемм на автоматах в распределительных щитах
• Обжим проводов на контакторах и реле в системах автоматизации
• Монтаж силовых цепей на станках с ЧПУ
• Работы с панелями управления в пищевой и химической промышленности
• Замена наконечников в автосервисе при ремонте бортовой сети

Практические советы

• Перед каждым обжимом проверяйте, что провод полностью вошёл в наконечник - не должно быть свободного конца
• Выбирайте позицию на матрице по меткам, соответствующим сечению - например, 1,5 мм2 = третья позиция
• Не используйте матрицу с грязью, маслом или металлической стружкой - это влияет на качество обжима
• Храните в сухом месте, периодически протирайте сухой ветошью - продлевает срок службы
• Если после нескольких обжимов видны следы деформации или трещины - замените матрицу; продолжение работы опасно
