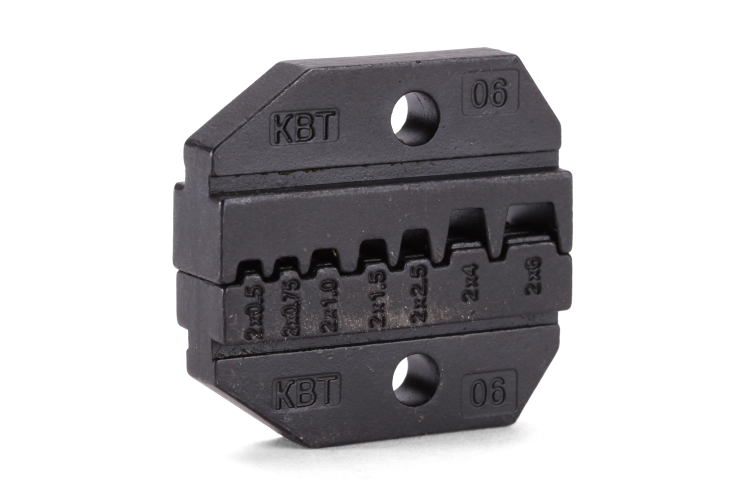

Матрица номерная МПК-06 для опрессовки - 69962 КВТ

Матрица МПК-06 серия ПРОФИ от КВТ - это семипозиционная матрица для опрессовки двойных втулочных наконечников с поперечным сечением от 0,5 до 6 мм2. Подходит для работы с пресс-клещами CTB и CTK, используется в электромонтаже на объектах с высокими требованиями к надёжности соединений.

Назначение и область применения

Матрица МПК-06 серия ПРОФИ предназначена для обжима двойных изолированных втулочных наконечников типа НШВИ(2) и НШВИ(2) (GLW). Она позволяет одновременно обжимать два провода в одном наконечнике, что ускоряет сборку распределительных щитов, панелей управления и других электроустановок. Применяется в промышленной автоматике, энергетике, транспорте и на объектах ЖКХ.

Технические характеристики

• Тип изделия: матрица для опрессовки
• Поперечное сечение проводов: 0,5–6 мм2 (для каждого провода в паре)
• Общее сечение при двойном обжиме: до 12 мм2 (2×6 мм2)
• Диапазон AWG: 11–21 (соответствует сечению 2×0,5–2×6 мм2)
• Форма профиля обжима: трапециевидная - обеспечивает равномерное давление и плотный контакт
• Материал: сталь - повышенная износостойкость и долгий срок службы
• Цвет: черный - устойчив к внешним воздействиям, легко идентифицируется
• Количество позиций: семь - позволяет обжимать сразу семь пар наконечников за один цикл

Совместимость и монтаж

Матрица МПК-06 серия ПРОФИ совместима исключительно с пресс-клещами моделей CTB и CTK от КВТ. Устанавливается вместо штатной матрицы путём фиксации в зажимах клещей. Перед установкой проверьте соответствие типоразмера и наличие меток на корпусе клещей. Не используйте с другими брендами - несовместимые устройства могут повредить матрицу или вызвать некачественный обжим.

Преимущества

• Семипозиционная конструкция снижает время монтажа в 7 раз по сравнению с однопозиционными матрицами
• Трапециевидный профиль гарантирует прочный и герметичный контакт без пережима жил
• Высокая износостойкость стали продлевает срок службы даже при интенсивной нагрузке
• Поддерживает стандартизированные наконечники НШВИ(2) - совместимость с большинством отечественных и импортных решений

Ограничения применения

• Не применяется для одиночных наконечников - только для двойных (двухпроводных) типов НШВИ(2)
• Не подходит для проводов сечением менее 0,5 мм2 или более 6 мм2 на каждый провод
• Работает только с пресс-клещами CTB и CTK - другие модели не обеспечивают правильного усилия и положения
• Не предназначен для обжима гильз, клемм или наконечников другого типа (например, НШУ, НВИ)

Примеры использования

• Обжим двух проводов 2×1,5 мм2 в один наконечник НШВИ(2) при подключении датчиков в щите управления
• Сборка группового освещения - несколько проводов от выключателя в один общий наконечник
• Подключение терморегуляторов, реле и контакторов в панелях с ограниченным местом
• Массовая замена соединений на конвейерах или станках с частым обслуживанием

Практические советы

• Перед работой проверяйте, чтобы провода были полностью вставлены в наконечник - недостаточная глубина ведёт к плохому контакту
• Используйте только оригинальные наконечники НШВИ(2) - нестандартные могут иметь неверную форму и испортить матрицу
• После 500–800 обжимов проверяйте состояние рабочей поверхности - при появлении задиров или деформаций замените матрицу
• Храните в сухом месте, избегайте попадания металлической стружки - она царапает рабочую часть
• При работе с медью и алюминием - соблюдайте рекомендации производителя по силе обжима, указанной в инструкции к клещам CTB/CTK
