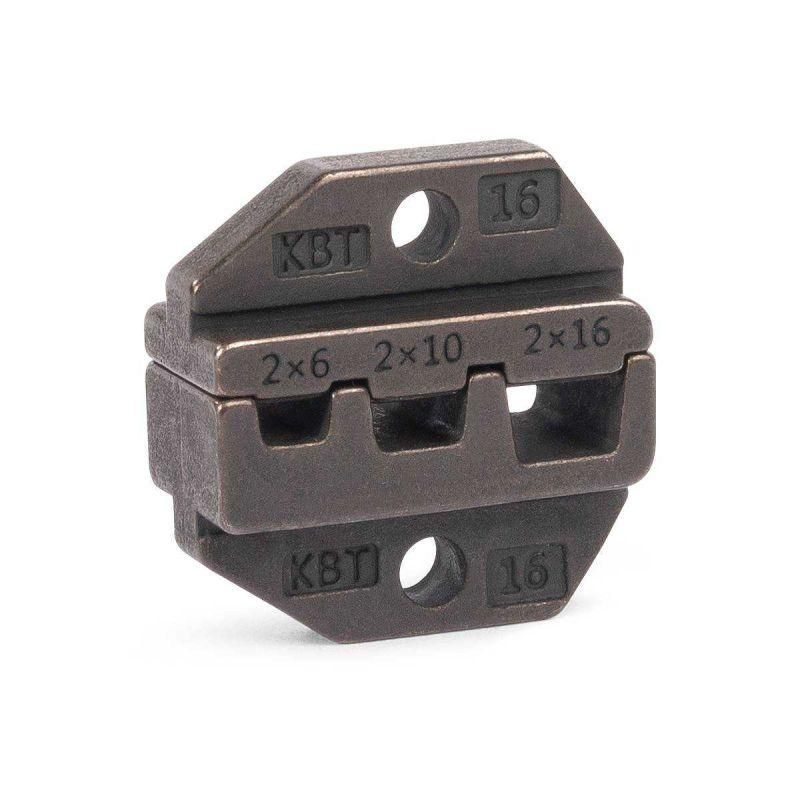

Матрица МПК-16 серия ПРОФИ для опрессовки втулочных наконечников КВТ 90713

Матрица МПК-16 серия ПРОФИ от КВТ предназначена для надёжной опрессовки втулочных наконечников сечением до 16 мм2. Эта матрица используется совместно с ручными пресс-клещами и обеспечивает качественный трапециевидный обжим, необходимый для устойчивых электрических соединений в условиях повышенной нагрузки.

Назначение и область применения

Матрица МПК-16 серия ПРОФИ от КВТ применяется для обжима втулочных наконечников типа НШВИ (двойные изолированные), а также одиночных наконечников на провода сечением 6–16 мм2. Подходит для работ с медными и алюминиевыми жилами. Часто используется при монтаже силовых цепей, распределительных щитов, оборудования автоматизации и промышленного оснащения.

Технические характеристики

• Поперечное сечение провода: 6–16 мм2
• Форма обжима: трапециевидная - обеспечивает равномерное давление на контактную поверхность
• Поддерживаемые типы наконечников: НШВИ (2x6, 2x10, 2x16 мм2), а также одинарные втулочные наконечники соответствующего сечения
• Материал: закалённая сталь, устойчивая к износу при частом использовании

Совместимость и монтаж

Матрица МПК-16 серия ПРОФИ от КВТ совместима с пресс-клещами следующих моделей: СТК, СТО, СТВ, ПКЭ-01, ПКП-01. Установка происходит путём фиксации в гнездо клещей - замок защёлкивается механически. Перед установкой проверьте соответствие номера матрицы и зажимного механизма. Не используйте с другими типами прессов - это повредит инструмент и снижает качество обжима.

Преимущества

• Трапециевидный профиль обжима гарантирует плотное прилегание металла наконечника к жиле, минимизируя переходное сопротивление
• Увеличенный срок службы благодаря высокой твёрдости стали и точному термическому режиму производства
• Один комплект матриц обслуживает несколько типов наконечников - экономит время и место на рабочем месте
• Чёткая маркировка сечений позволяет быстро выбрать нужную матрицу без лишних действий

Ограничения применения

• Не подходит для обжима наконечников сечением менее 6 мм2 - возможен слабый контакт
• Не предназначен для работы с многожильными проводами без предварительной запрессовки втулки
• Запрещено использовать с пресс-клещами других серий - риск поломки механизма
• Не рекомендуется применять в условиях постоянного воздействия воды или агрессивных сред - матрица не имеет защиты IP

Примеры использования

• Обжим наконечников НШВИ 2×10 на проводе 10 мм2 перед подключением к автомату в щите
• Подготовка контактов для подключения двигателя на конвейере через клеммы сечением 16 мм2
• Монтаж заземления в промышленном оборудовании с использованием медных шин и втулочных наконечников

Практические советы

• Перед обжимом убедитесь, что провод полностью вошёл в наконечник - не допускайте выступающих жил
• Проверяйте глубину входа провода по меткам на корпусе наконечника - это влияет на прочность соединения
• Регулярно очищайте матрицу от оксидов и грязи - особенно после работы с алюминием
• Храните матрицу в сухом месте, желательно в оригинальной упаковке - предотвращает деформацию и коррозию
• Если обжим получился неравномерным - проверьте правильность установки матрицы и состояние пресс-клещей
