Матрица МПК-13 серия ПРОФИ - 85443 КВТ

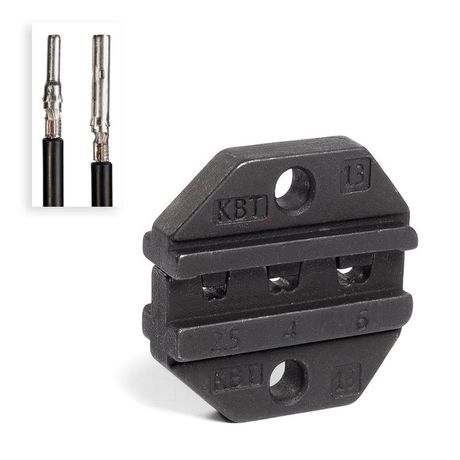

Матрица МПК-13 серия ПРОФИ от КВТ - сменная насадка для пресс-клещей, предназначенная для надёжной опрессовки неизолированных трубчатых наконечников и гильз на кабелях сечением 2,5–6 мм2. Подходит для работ с солнечными установками, где требуется прочное соединение в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Матрица МПК-13 серия ПРОФИ используется исключительно для опрессовки неизолированных разъёмов типа MC4, применяемых в солнечных энергосистемах. Она обеспечивает герметичное и механически устойчивое соединение между кабелями сечением 2,5–6 мм2. Применяется при монтаже фотовольтаических модулей, сборке строк и параллельных цепей, а также при замене повреждённых соединителей.

Технические характеристики

• Поперечное сечение кабеля: 2,5 – 6 мм2
• Тип наконечника: неизолированные разъёмы (MC4)
• Форма опрессовки: лепестковый одноконтурный профиль
• Совместимость с инструментом: пресс-клещи СТК, СТВ, СТА, ПКЭ-01, ПКП-01
• Тип изделия: комплект (сменная матрица)

Совместимость и монтаж

Матрица МПК-13 серия ПРОФИ устанавливается только в пресс-клещи, указанные в совместимости. Убедитесь, что инструмент имеет соответствующий крепёжный механизм - матрица не универсальна и не подойдёт к клещам других типов. Для замены снимите старую матрицу, зафиксируйте новую до щелчка. После установки проверьте свободное движение рабочих элементов - они должны перемещаться без заклинивания.

Преимущества

• Лепестковый профиль создаёт равномерное давление на контактную поверхность, снижает риск повреждения жил кабеля
• Обеспечивает высокую проводимость и долговечность соединений в условиях внешней среды
• Работает с популярными стандартными разъёмами MC4 - не требует специальных адаптеров
• Замена матрицы занимает менее минуты - минимизирует простои при ремонте или смене задач

Ограничения применения

• Не предназначена для изолированных наконечников, штыревых контактов или гильз другого типа
• Не работает с кабелями меньше 2,5 мм2 или больше 6 мм2 - возможен неполный обжим или деформация
• Не подходит для пресс-клещей, отличных от СТК, СТВ, СТА, ПКЭ-01, ПКП-01
• Не использовать в условиях, когда инструмент нагрет выше +50 C - материал матрицы теряет точность формы

Примеры использования

• Установка солнечных панелей на крыше здания - опрессовка кабелей между модулями
• Подключение инвертора к солнечному массиву через MC4-соединители
• Ремонт повреждённого кабеля в солнечной трассе - замена разъёма с использованием гильзы и матрицы
• Монтаж распределительных коробок на солнечных станциях

Практические советы

• Перед обжимом зачистите кабель точно на длину, указанную производителем наконечника - слишком длинная жила выйдет из контакта
• Проверяйте глубину входа наконечника в матрицу - он должен полностью войти, чтобы профиль обжал правильно
• Не используйте матрицу для других типов разъёмов даже «на глаз» - это приведёт к плохому контакту и перегреву
• Храните МПК-13 серия ПРОФИ в сухом месте, избегайте попадания песка и грязи - частицы могут повредить рабочую поверхность
• При частом использовании периодически осматривайте матрицу на наличие задиров - при появлении следов износа замените её
