Матрица для опрессовки изолированных наконечников МПК-14 | 69966 КВТ

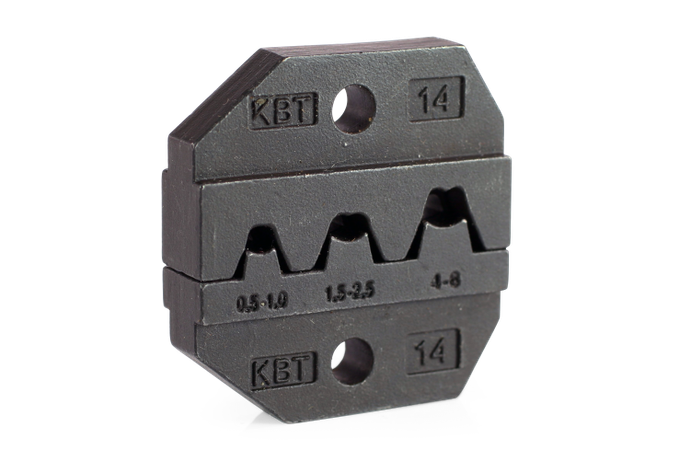

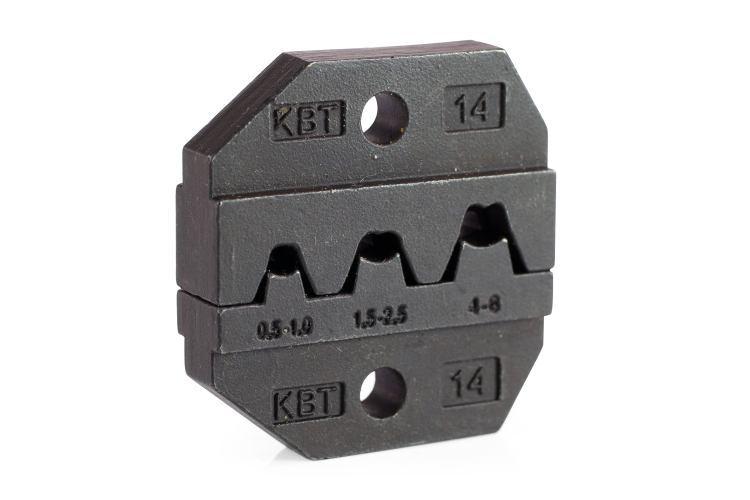

Матрица для опрессовки изолированных наконечников МПК-14 серия ПРОФИ от КВТ - сменная оснастка для надёжного обжима медных наконечников сечением 0,5–6 мм2, совместимая с пресс-клещами СТК, СТВ и СТА. Обеспечивает двойной обжим: по жиле и изоляции, что повышает долговечность соединений.

Назначение и область применения

Матрица для опрессовки изолированных наконечников МПК-14 серия ПРОФИ предназначена для создания качественных электрических соединений путём одновременного обжима токоведущей части наконечника и его изоляционной втулки. Подходит для работы с наконечниками типов РП-М, РП-П, НК, ГС, а также автоклеммами шириной 2,8–7,5 мм. Применяется на производствах, в энергетике, на транспорте и в автоматизации - например, при сборке щитов, подключении двигателей, конвейеров и систем управления.

Технические характеристики

• Поперечное сечение провода: 0,5 – 6 мм2
• Форма обжима: трапециевидная, двухконтурная (лепестковый профиль)
• Тип наконечников: медные, изолированные и неизолированные
• Материал матрицы: высокопрочная сталь
• Цвет: чёрный
• Совместимые модели пресс-клещей: СТК, СТВ, СТА, ПКЭ-01, ПКП-01

Совместимость и монтаж

Матрица для опрессовки изолированных наконечников МПК-14 серия ПРОФИ устанавливается вручную в пресс-клещи моделей СТК, СТВ и СТА. Для замены достаточно вынуть старую матрицу и вставить новую до фиксации. Убедитесь, что зажимной механизм клещей соответствует габаритам матрицы - посадочные размеры рассчитаны под стандартные головки этих инструментов. Не используйте с клещами других серий - это может вызвать деформацию или поломку.

Безопасность и стандарты

Матрица изготовлена из закалённой стали, обеспечивающей стойкость к механическому износу при частых циклах обжима. Соответствует требованиям к прочности и точности формирования контактных соединений, применяемым в промышленной электромонтажной практике. Сертификаты не указаны - продукт предназначен для профессионального использования в рамках внутренних стандартов предприятия.

Преимущества

• Двухконтурный профиль обеспечивает равномерное давление на жилу и изоляцию - снижает риск перегрева и окисления контакта
• Высокая износостойкость стали продлевает срок службы матрицы даже при интенсивном использовании
• Универсальная совместимость с популярными моделями пресс-клещей позволяет использовать одну матрицу в нескольких инструментах
• Чёткая форма обжима гарантирует воспроизводимость качества соединений

Ограничения применения

• Не применяется для алюминиевых или комбинированных наконечников - только для медных
• Не подходит для проводов сечением менее 0,5 мм2 или более 6 мм2 - возможен неполный обжим или повреждение матрицы
• Не используется с пресс-клещами, не указанными в совместимости (например, СТО - вероятно, опечатка в описании; проверьте модель перед установкой)
• Работает только с наконечниками шириной 2,8–7,5 мм - другие размеры требуют другой матрицы

Примеры использования

• Обжим наконечников типа РП-М на медных проводах 2,5 мм2 при сборке распределительного щита
• Подключение силового кабеля 4 мм2 к клемме двигателя через наконечник ГС с помощью пресс-клещей СТК
• Замена изношенной матрицы в комплекте СТВ при массовой подготовке кабельных соединений на конвейере

Практические советы

• Перед каждым обжимом проверяйте соответствие сечения провода и выбранного наконечника - не допускайте “заполнения” наконечника слишком толстым проводом
• При работе с многожильным проводом слегка скрутите жилы перед вставкой - так обжим будет плотнее
• Не используйте матрицу для обжима наконечников с пластиковыми втулками толще 7,5 мм - они не войдут в рабочую зону
• Храните матрицу в сухом месте - хотя она стальная, влага может вызвать коррозию поверхности, влияющую на качество обжима
• При появлении трещин, вмятин или деформаций на рабочей поверхности - замените матрицу, чтобы избежать плохих контактов
