Матрица сменная ARMA2L 3 МСК-09 | A2L3-KL11D-RM-09 IEK

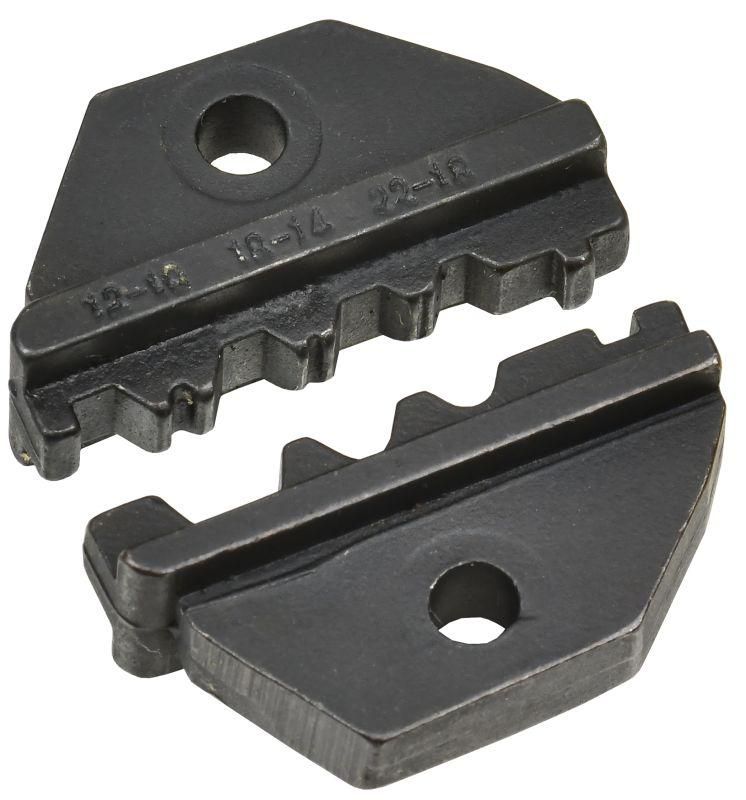

Матрица сменная МСК-09 ARMA2L 3 - комплектующий элемент для ручного пресса IEK, предназначен для надёжной опрессовки неизолированных кабельных гильз и наконечников сечением 0,5–6 мм2. Применяется в составе серийного инструмента ARMA2L.

Назначение и область применения

Матрица сменная МСК-09 ARMA2L 3 используется исключительно для обжима неизолированных соединений: кабельных гильз и наконечников. Подходит для работ на объектах с высокой частотой замены инструментальных головок - например, на производствах, в энергетике, транспорте и автоматизации. Нельзя применять для изолированных наконечников или других типов соединений.

Технические характеристики

• Тип изделия: сменная матрица
• Поперечное сечение провода: 0,5 – 6 кв.мм
• Тип наконечника: неизолированный
• Форма профиля обжима: трапецевидный с зубцами (клиновидный)
• Количество рабочих гнёзд: 3
• Совместима с инструментом серии ARMA2L 3

Совместимость и монтаж

Матрица сменная МСК-09 ARMA2L 3 устанавливается только в прессы серии ARMA2L 3 от IEK. Для замены необходимо вынуть старую матрицу и зафиксировать новую до щелчка. Убедитесь, что корпус пресса соответствует модели ARMA2L 3 - другие версии (например, ARMA2L 4) не совместимы. Крепление механическое, без инструментов.

Преимущества

• Трёхпозиционный профиль позволяет обжимать три различных сечения одним устройством - снижает время перестановки между задачами.
• Зубчатый клиновидный профиль обеспечивает глубокий и равномерный контакт с медью/алюминием, предотвращая “проскальзывание” жил.
• Увеличенный срок службы благодаря закалённым губкам и точному изготовлению.
• Легко меняется даже в условиях ограниченного доступа - не требует демонтажа всего механизма.

Ограничения применения

• Не для изолированных наконечников - возможна деформация изоляции или недостаточный обжим.
• Работает только с мягкими металлами: медь, алюминий, сплавы. Не подходит для стали или бронзы.
• Максимальное сечение - 6 мм2; попытки обжима больших проводов повредят матрицу и инструмент.
• Не использовать при температуре ниже −10 C - материал становится хрупким.

Примеры использования

• Обжим гильз ГАМ-6 на силовых кабелях в распределительном шкафе.
• Подключение наконечников НШВИ-6 к выводам контакторов на конвейере.
• Сборка заземления в цеховой сети с использованием многожильных проводов 2,5 мм2.

Практические советы

• Перед обжимом проверьте соответствие сечения провода и выбранного гнезда - используйте маркировку на матрице.
• Часто применяйте смазку на губках (графитовая или специальная для прессования) - продлевает жизнь инструмента.
• После каждого 50–100 обжимов осматривайте поверхность губок: наличие трещин или забивания металлом - сигнал к замене.
• Храните матрицу в сухом месте, желательно в оригинальной упаковке - предотвращает окисление и повреждение профиля.
