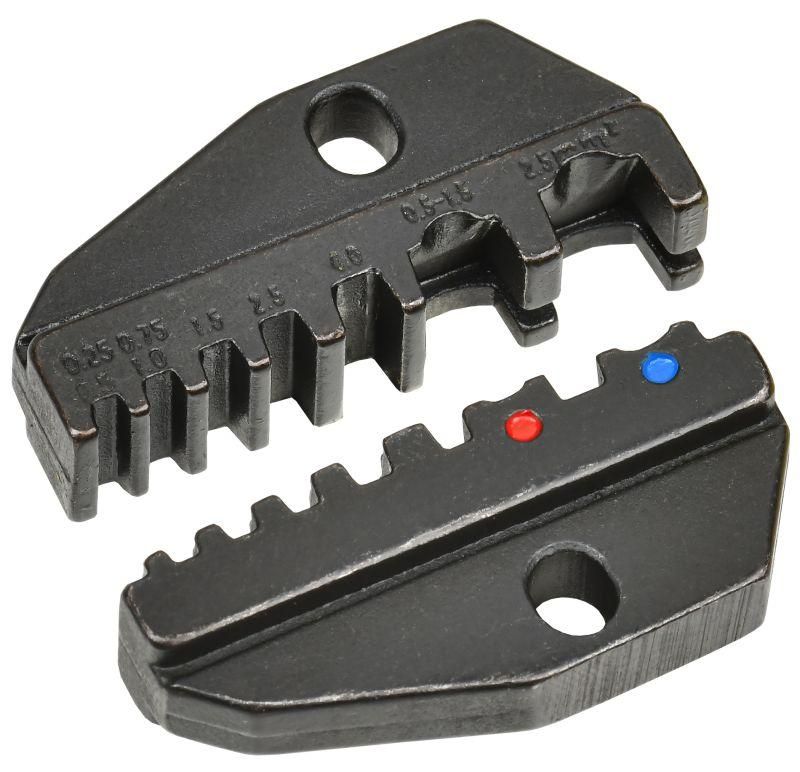

Матрица сменная ARMA2L 3 МСК-10 | A2L3-KL11D-RM-10 IEK

Матрица сменная МСК-10 ARMA2L 3 - комплектующий элемент для ручного пресса IEK, предназначен для надёжной опрессовки изолированных трубчатых наконечников и гильз сечением от 0,25 до 4,0 мм2. Применяется в сборке электрощитов, на производстве и при обслуживании оборудования.

Назначение и область применения

Матрица сменная МСК-10 ARMA2L 3 используется исключительно для обжима изолированных наконечников и соединительных гильз. Подходит для работы с медными и алюминиевыми проводниками, защищёнными пластиковой изоляцией. Не применяется для неизолированных наконечников или других типов соединений.

Технические характеристики

• Поперечное сечение провода: 0,25–4,0 кв.мм - позволяет работать с проводами от малой мощности до средних нагрузок
• Тип наконечника: изолированный - совместима только с наконечниками, имеющими пластиковую изоляцию
• Форма опрессовки: овальная - обеспечивает равномерное распределение давления, снижает риск повреждения изоляции
• Количество гнёзд: 7 - семь различных профилей для разных размеров наконечников в одной матрице
• Профили обжима: 5 трапециевидных + 2 овальных двухконтурных - обеспечивают точный контакт и герметичность соединения
• Серия: ARMA2L - соответствует стандартным требованиям к сменным матрицам для прессов IEK

Совместимость и монтаж

Матрица сменная МСК-10 ARMA2L 3 устанавливается только в ручные прессы серии ARMA2L производства IEK. Совместима с моделями, поддерживающими замену губок через фиксирующий механизм. Установка требует выключения устройства и соблюдения порядка замены согласно руководству пресса. Не используйте матрицу с другими брендами или сериями прессов - возможна деформация или выход из строя.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству соединений для электроустановок. Соответствует нормам ГОСТ Р 50894 и IEC 60947 для надёжности механического контакта. Обеспечивает безопасную работу при температуре от –20C до +60C.

Преимущества

• Универсальность: одна матрица покрывает семь размеров наконечников - экономит время на замену инструментов
• Два овальных контура: гарантируют плотное прилегание к изоляции и жиле одновременно - предотвращают перегрев и окисление
• Высокая долговечность: изготовлены из закалённой стали - выдерживают сотни циклов обжима без потери формы
• Чёткая маркировка гнёзд: каждый профиль имеет метку по сечению - минимизирует ошибки при выборе

Ограничения применения

• Не работает с неизолированными наконечниками - требуется использовать другую матрицу
• Не подходит для многожильных проводов без предварительной термоусадки или специальной подготовки - риск выпадения жил
• Запрещено применять при температуре ниже –20C - материал становится хрупким
• Не предназначена для автоматических систем - только для ручных прессов ARMA2L

Примеры использования

• Обжим изолированных наконечников на шинах в электрощите
• Подключение клемм к проводам на производственных станках
• Монтаж соединительных гильз в силовых кабелях на объектах ЖКХ
• Работы по ремонту и модернизации панелей управления

Практические советы

• Перед обжимом проверьте соответствие сечения провода и выбранного гнезда - неверный выбор снижает прочность соединения
• Не используйте матрицу с повреждёнными губками - даже микроскопические трещины вызывают плохой контакт
• После каждого десятого обжима осматривайте поверхность губок на наличие задиров - при необходимости протирайте мягкой щёткой
• Храните матрицу в сухом месте - влага способствует коррозии металла
• Артикул a2l3-kl11d-rm-10 - сохраняйте его при заказе запасных частей, чтобы не купить несовместимый аналог
