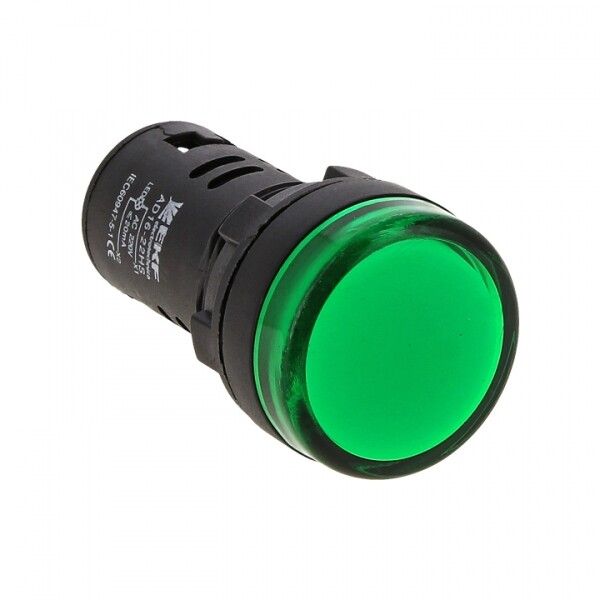

Матрица светодиодная AD16-22HS зеленая 12В AC/DC PROxima | ledm-ad16-g-12 EKF

Матрица светодиодная AD16-22HS зеленая 12В AC/DC от бренда EKF из серии PROxima - это индикаторная лампа для визуального контроля состояния оборудования в сетях переменного и постоянного тока. Подходит для установки в щитах, пультах управления и других устройствах, где требуется надежный сигнал работы.

Назначение и область применения

Матрица светодиодная AD16-22HS зеленая 12В AC/DC используется для индикации включения питания или рабочего режима устройств. Её устанавливают в распределительных шкафах, системах АВР, пультах управления приводами, станках и другом оборудовании, где важна четкая визуальная сигнализация. Цвет свечения - зелёный - означает «нормальное состояние» или «включено».

Технические характеристики

• Напряжение питания: 12 В (работает как на переменном, так и на постоянном токе - AC/DC)
• Цвет свечения: зелёный
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Габариты: 22×22×10 мм - компактный формат для плотной компоновки
• Подключение: винтовые клеммы - надёжное и простое для монтажа
• Тип линзы: высокая - обеспечивает яркий и равномерный световой поток
• Количество индикаторов: один
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям

Совместимость и монтаж

Матрица светодиодная AD16-22HS зеленая 12В AC/DC монтируется в отверстие диаметром 22 мм. Установка происходит через фланец с резьбой - изделие фиксируется гайкой с тыльной стороны панели. Для подключения используются два провода: положительный и отрицательный (при DC) или фаза и ноль (при AC). Напряжение 12 В соответствует стандартным источникам питания в промышленной автоматизации - например, блокам питания 12 В DC или трансформаторам 220→12 В AC.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP54 позволяет применять её в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости - например, на заводах, в цехах, на элеваторах. Работает в температурном диапазоне, типичном для промышленной среды (не указано явно, но исходя из класса IP54 и типа продукции - от -25C до +55C).

Преимущества

• Универсальность: работает как от переменного, так и от постоянного тока - не требует выбора типа сети
• Энергоэффективность: светодиод потребляет мало энергии, не нагревается
• Долгий срок службы: LED-технология гарантирует работу десятки тысяч часов
• Яркость и контрастность: высокая линза даёт чётко видимый сигнал даже при ярком освещении
• Простота замены: винтовое подключение позволяет быстро отсоединить и заменить лампу без пайки

Ограничения применения

• Не предназначена для работы при напряжении выше 12 В - перегрузка вызовет выход из строя
• Не подходит для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендовано использовать в местах с механическими ударами или вибрацией без дополнительной защиты корпуса
• Не является элементом управления - только индикатор, не коммутирует нагрузку

Примеры использования

• Индикация включения резервного питания в АВР-шкафах
• Сигнал «готово» на пульте управления насосной станцией
• Индикация работоспособности контроллера в системе кондиционирования
• Обозначение активного канала в распределительном щите
• Состояние зарядки аккумуляторной батареи в 12 В системах

Практические советы

• Перед монтажом проверьте соответствие напряжения источника - 12 В +-10%. Превышение снизит срок службы.
• При установке в металлический щит используйте изолирующую прокладку между корпусом и поверхностью, чтобы избежать КЗ.
• При использовании в условиях запылённости регулярно протирайте линзу - грязь снижает видимость сигнала.
• При замене убедитесь, что вы выбираете именно модель AD16-22HS зеленая 12В AC/DC - другие цвета или напряжения не совместимы.
• Артикул ledm-ad16-g-12 - точный идентификатор для заказа запасной части. Сохраняйте его в документации.
