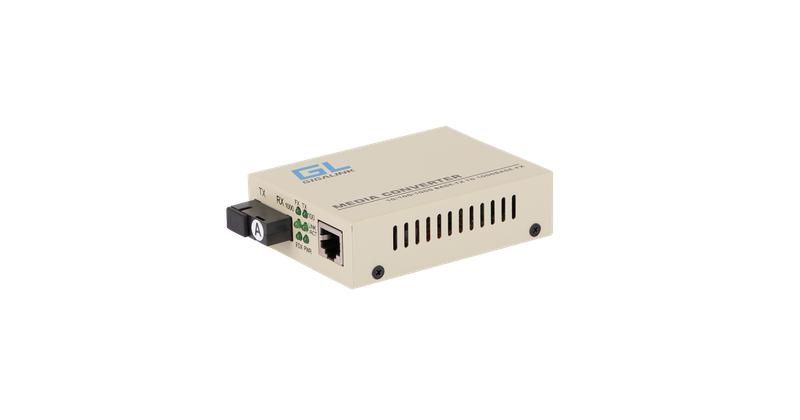

Медиаконвертер из UTP 100/1000Мбит/с в WDM LFP SM SC Tx:1310/Rx:1550 18дБ до 20км NIKOMAX GL-MC-UTPF-SC1G-18SM-1310 GIGALINK ЭКО49737

Медиаконвертер GL-MC-UTPF-SC1G-18SM-1310 от бренда GIGALINK преобразует электрический сигнал Ethernet в оптический и обратно, обеспечивая передачу данных на расстоянии до 20 км через одноволоконный кабель. Устройство предназначено для надёжного соединения сетевых участков там, где медные кабели недоступны или неэффективны.

Назначение и область применения

Медиаконвертер GL-MC-UTPF-SC1G-1310 используется для перехода между медной и оптической средой передачи данных. Он работает в паре с другим конвертером - GL-MC-UTPG-SC1F-18SM-1550 - чтобы организовать двухнаправленную связь по одному волокну. Применяется там, где требуется протянуть сеть на большие расстояния без потерь качества сигнала: в системах видеонаблюдения, беспроводных точках доступа, промышленных контроллеров, телекоммуникационных узлах, городских кабельных сетях.

Технические характеристики

• Тип: неуправляемый медиаконвертер
• Электрический порт: 1× RJ45 (10/100/1000 Мбит/с, Auto MDI/MDIX)
• Оптический порт: 1× SC (одномодовое волокно)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Максимальная дальность: 20 км
• Потребление энергии: 2 Вт
• Питание: 5 В постоянного тока (блок питания в комплекте)
• Цвет корпуса: светло-серый
• Корпус: металлический, защищённый от механических повреждений

Совместимость и монтаж

GL-MC-UTPF-SC1G-1310 всегда устанавливается в паре с совместимым устройством GL-MC-UTPG-SC1F-18SM-1550. На одном конце линии - передатчик (1310 нм), на другом - приёмник (1550 нм). Оба конвертера должны работать на одной длине волны, иначе связь не установится. Кабель - одномодовый, с разъёмом SC/APC или SC/UPC. Электрическая сторона подключается к маршрутизатору, камере,switch’у или другому сетевому устройству через стандартный Ethernet-кабель Cat5e/Cat6. Для питания используйте входящий в комплект адаптер 5 В / 0,4 А. Установка - на стену или DIN-рейку (крепления в комплекте не предусмотрены, требуются самостоятельно).

Безопасность и стандарты

Медиаконвертер соответствует требованиям EMC и не содержит активных элементов управления, что снижает риск сбоев. Нет сертификации IP, поэтому использовать можно только внутри помещений или в защищённых шкафах. Не предназначен для работы на открытом воздухе без дополнительной защиты.

Преимущества

• Поддержка Gigabit Ethernet - скорость до 1 Гбит/с без задержек
• Функция LFP (Link Fault Passthrough): при обрыве оптики автоматически отключает Ethernet-порт, предотвращая ложные сообщения о сети
• Низкое энергопотребление - всего 2 Вт, подходит для автономных систем
• Металлический корпус - устойчив к перегреву и помехам
• Работа по одному волокну - экономия на прокладке кабеля

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF)
• Только в паре с GL-MC-UTPG-SC1F-18SM-1550; нельзя использовать с другими моделями
• Нет возможности настройки VLAN, QoS, скорости - полностью неуправляемый
• Не защищён от воды и пыли - запрещена установка вне закрытых щитов
• Максимальная длина - 20 км; при более длинных линиях потребуется усилитель или repeater

Примеры использования

• Подключение IP-камеры наблюдения на крыше здания к серверу в центре управления через оптическую линию
• Обеспечение связи между офисным зданием и складом на расстоянии 15 км
• Создание точки Wi-Fi на удалённой площадке, питаемой от локальной сети через оптический канал
• Интеграция промышленного контроллера в сеть завода, где есть сильные электромагнитные помехи

Практические советы

• Проверьте тип волокна перед покупкой: нужен именно одномодовый (SMF), а не многомодовый (MMF)
• Используйте качественные SC-переходники и чистые фибер-коннекторы - грязь на торце волокна вызывает потерю сигнала
• При монтаже не допускайте резких изгибов кабеля - радиус изгиба минимум 30 мм
• Убедитесь, что второй конец линии - GL-MC-UTPG-SC1F-18SM-1550 - правильно настроен на приём 1550 нм
• Для длительной работы в условиях повышенной температуры рекомендуется установка в хорошо проветриваемом шкафу
• Запасной блок питания лучше иметь под рукой - замена занимает меньше минуты, чем диагностика “потери связи”
