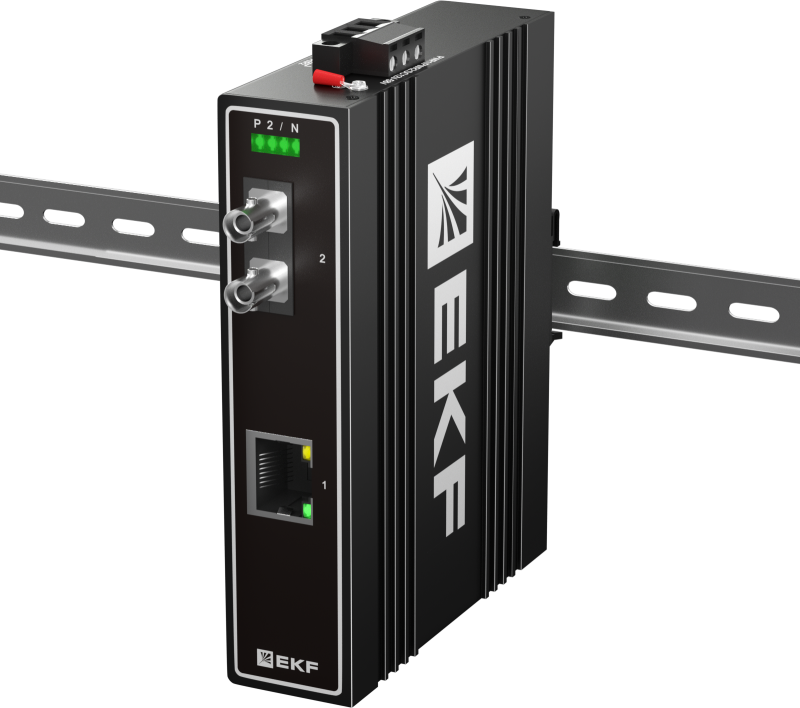

Медиаконвертер 10/100/1000Base-TX в 1000Base-X, разъем ST, двойное одномодовое оптоволокно, 1550нм TSX |TSX-MC1-1GX1GT-ST|EKF

Медиаконвертер EKF TSX-MC1-1GX1GT-ST предназначен для соединения медной сети Gigabit Ethernet с оптоволоконной линией, обеспечивая передачу данных на расстояния до нескольких километров. Устройство преобразует сигнал с порта RJ45 в оптический сигнал через разъём ST, используя двухволоконную одномодовую линию на длине волны 1550 нм.

Назначение и область применения

Медиаконвертер EKF TSX-MC1-1GT-ST используется там, где требуется надёжная связь между сетевым оборудованием на медных кабелях и оптоволоконными линиями. Подходит для промышленных объектов: заводские линии, системы видеонаблюдения, АСУ ТП, транспортные узлы. Особенно эффективен при необходимости преодолеть помехи, длинные расстояния или требования к защищённости связи.

Технические характеристики

• Электрический порт: 1 × RJ45, 10/100/1000BASE-TX, автопараметризация скорости и дуплекса
• Оптический порт: 1 × ST, одноволоконный режим, 1000BASE-X, длина волны 1550 нм
• Тип волокна: одномодовое, двойное (Tx/Rx)
• Поддержка протоколов: IEEE 802.3u, IEEE 802.3ab
• Работает без настройки - все параметры определяются автоматически
• Индикация состояния: LED-индикаторы питания, link/activity на обоих портах

Совместимость и монтаж

Медиаконвертер EKF TSX-MC1-1GX1GT-ST совместим с любым устройством, имеющим порт Gigabit Ethernet (RJ45) и поддерживающим стандарт 1000BASE-T. Для работы с оптоволокном необходим кабель с разъёмами ST на обоих концах - один конец подключается к конвертеру, второй - к другому конвертеру, коммутатору или терминалу с аналогичным интерфейсом. Кабель должен быть одномодовым, с соответствующими параметрами затухания на 1550 нм. Настенный монтаж возможен благодаря креплениям на корпусе. Питание - внешний адаптер 12–48 В постоянного тока (в комплект не входит).

Безопасность и стандарты

Произведён в соответствии с требованиями промышленной электроники. Соответствует нормам EMC и имеет степень защиты IP30. Работает в температурном диапазоне от –40C до +75C. Сертифицирован для использования в условиях повышенной вибрации и перепадов напряжения - характерно для промышленной среды.

Преимущества

• Автоматическое определение скорости и дуплекса - не требует ручной настройки
• Стандартный разъём ST - совместим с большинством существующих оптоволоконных систем
• Высокая устойчивость к электромагнитным помехам - идеален рядом с силовой аппаратурой
• Надёжная работа при экстремальных температурах - подходит для холодных и жарких помещений
• Легко заменяет старые модели с SC/FC - просто меняется тип разъёма, функционал сохраняется

Ограничения применения

• Не работает с многомодовым волокном - необходимо использовать именно одномодовый кабель
• Дальность передачи зависит от качества волокна и мощности передатчика; максимальная дистанция - до 15–20 км, но требует проверки потерь на участке
• Не поддерживает PoE - питание устройства осуществляется отдельным источником
• Нет управления - нельзя настроить VLAN, QoS, скорость принудительно; только авто-режим
• Не предназначена для подключения к интернет-магистралям - исключительно для внутренних промышленных сетей

Примеры использования

• Передача видео с камер наблюдения с улицы в центральный пункт контроля через оптоволокно
• Связь между PLC-контроллерами на производстве, расположенными на удалении более 100 метров
• Обмен данными между сервером и датчиками на нефтеперерабатывающем заводе, где есть сильные ЭМИ
• Подключение удалённого терминала оператора к основному коммутатору через оптическую линию

Практические советы

• Проверьте длину и качество оптоволоконного кабеля - даже малый изгиб может вызвать потерю сигнала
• Используйте только качественные переходники и муфты ST - плохой контакт снижает дальность связи
• Убедитесь, что другой конец линии также использует 1550 нм - несовпадение длин волн приведёт к отказу связи
• При установке в шкафу оставьте зазор для вентиляции - перегрев сокращает срок службы
• Запомните: этот медиаконвертер EKF TSX-MC1-1GX1GT-ST - не маршрутизатор и не коммутатор. Он лишь переводит сигнал между проводом и светом.
