Медиаконвертер неуправляемый 1хRJ45, 1хSC 10/100 Мб/c, Tx:1550/Rx:1310, до 20 км - GL-MC-UTPF-SC1F-18SM-1550 GIGALINK ЭКО17961

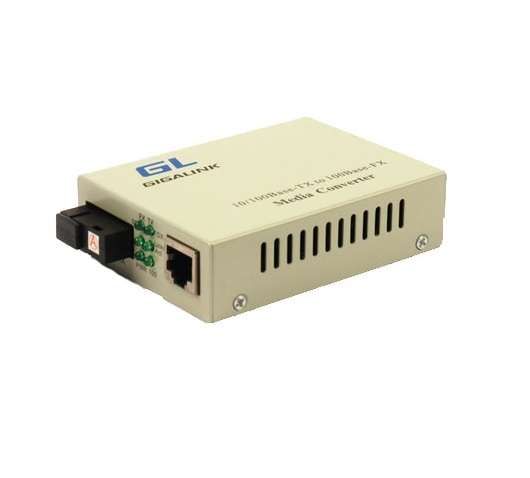

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1550 преобразует электрический сигнал с Ethernet-порта RJ45 в оптический через SC-разъём, обеспечивая передачу данных на расстояние до 20 км. Устройство работает в режиме WDM с двумя различными длинами волн - 1550 нм для передачи и 1310 нм для приёма - и предназначено для построения надёжных связей между медными и оптическими участками сети.

Назначение и область применения

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1550 используется для соединения медной сети (витая пара) с оптическим кабелем. Он применяется там, где необходимо продлить расстояние передачи данных за пределы 100 метров, характерных для Ethernet. Особенно эффективен в составе пары с обратным конвертером GL-MC-UTPG-SC1F-18SM-1310 - один устанавливается на отправляющей стороне, второй - на принимающей.

• Подключение удалённых камер видеонаблюдения к центральному серверу
• Обеспечение связи между зданиями на территории предприятия
• Развертывание беспроводных точек доступа Wi-Fi вне зоны действия медного кабеля
• Интеграция в системы телекоммуникаций, АСУ ТП, охранно-пожарной сигнализации
• Замена дорогих коммутаторов на экономичную схему при необходимости лишь двух портов

Технические характеристики

• Тип: неуправляемый медиаконвертер
• Порты: 1× RJ45 (10/100 Мбит/с), 1× SC (оптический)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Дальность: до 20 км (по одноволоконному многомодовому или одномодовому кабелю)
• Функция LFP: да - при обрыве оптической линии автоматически отключает сигнал на порте RJ45
• Питание: 5 В постоянного тока (блок питания в комплекте)
• Потребление: 2 Вт
• Защита: IP20 - против попадания твёрдых предметов >12,5 мм, без защиты от воды
• Корпус: металлический, компактный

Совместимость и монтаж

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1550 требует парного использования с обратным устройством GL-MC-UTPG-SC1F-18SM-1310. Оба должны быть установлены на противоположных концах линии. На одной стороне - передача на 1550 нм, на другой - приём на 1310 нм. Нельзя использовать два одинаковых конвертера - они не будут работать друг с другом.

• Кабель: одноцветковый (single-mode) оптический кабель с FC/PC, SC/PC или аналогичными разъёмами
• Электрическая сторона: UTP Cat5e или выше, до 100 м от конвертера до коммутатора
• Монтаж: фиксируется на стене или DIN-рейке (не предусмотрена, требуется адаптер)
• Подключение: питание через внешний блок 5 В / 1 А, входной шнур - круглый DC-разъём

Безопасность и стандарты

Медиаконвертер соответствует требованиям EMC и безопасности для бытовых и офисных устройств. Сертификация CE и RoHS подтверждает соответствие европейским нормам. Защита IP20 позволяет применять устройство внутри помещений - в щитовых, на рабочих столах, в контроллерных помещениях. Не предназначен для улицы, сырых или запылённых мест без дополнительной защиты.

Преимущества

• Лёгкое внедрение без настройки - plug-and-play
• Автоматическое отключение при обрыве линии (LFP) повышает безопасность сети
• Металлический корпус снижает помехи и увеличивает срок службы
• Низкое энергопотребление - всего 2 Вт, что важно для автономных систем
• Цена ниже, чем у управляемого коммутатора с таким же функционалом

Ограничения применения

• Не поддерживает Gigabit Ethernet - максимум 100 Мбит/с
• Только одна оптическая и одна медная линия - нельзя расширить число портов
• Требуется обязательная пара с другим конвертером (GL-MC-UTPG-...)
• Не работает с многомодовым волокном - нужен именно одномодовый кабель
• IP20 - нельзя устанавливать на улице, в цехах с брызгами или пылью без корпуса
• Блок питания в комплекте, но не заменяемый - при выходе из строя придётся менять весь конвертер

Примеры использования

• На заводе: медиаконвертер GL-MC-UTPF-SC1F-18SM-1550 установлен в цеху, подключён к PLC через RJ45; оптика протянута на 18 км к контрольному пункту, где стоит обратный конвертер GL-MC-UTPG-SC1F-18SM-1310
• В жилом комплексе: камеры видеонаблюдения на крыше подключены через оптику к серверной комнате, где находится парный конвертер
• В школе: провайдер выдал оптический канал до здания, а внутренняя сеть - медная; здесь используются два конвертера для перехода между средами

Практические советы

• Проверьте тип оптического кабеля - он должен быть одномодовым (SMF), иначе дальность будет меньше 2 км
• Используйте качественные SC-переходники и чистите оптические разъёмы перед подключением - грязь вызывает потерю сигнала
• При монтаже в щитовой учтите, что корпус нагревается - оставьте свободное пространство вокруг
• Если сеть часто теряет связь - проверьте уровень затухания на линии. Для 20 км допустимо не более 25–28 дБ
• Не используйте этот конвертер в качестве основного коммутатора - он не умеет фильтровать трафик, не имеет VLAN и QoS
• Артикул GL-MC-UTPF-SC1F-18SM-1550 всегда заказывайте в паре с GL-MC-UTPG-SC1F-18SM-1310 - без этого система не заработает
