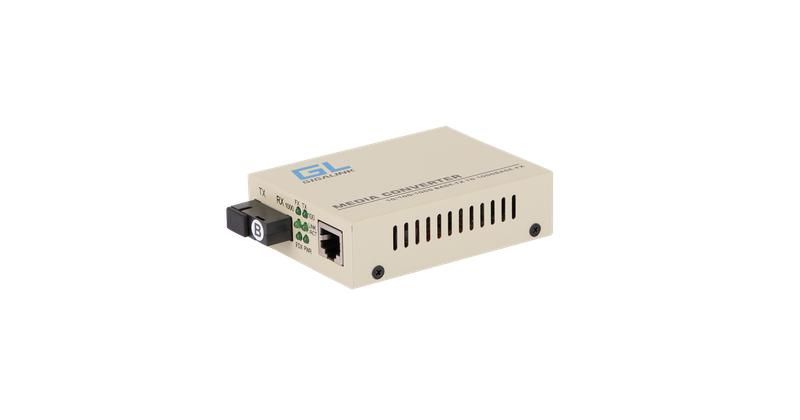

Медиаконвертер из UTP 100/1000Мбит/с в WDM LFP SM SC Tx:1550/Rx:1310 18дБ до 20км NIKOMAX GL-MC-UTPF-SC1G-18SM-1550 GIGALINK ЭКО49738

Медиаконвертер GL-MC-UTPF-SC1G-18SM-1550 от GIGALINK преобразует электрический сигнал Ethernet в оптический и обратно, обеспечивая связь на расстоянии до 20 км через одноволоконный кабель. Устройство предназначено для надёжного соединения сетевых участков там, где обычный медный кабель недоступен или неэффективен.

Назначение и область применения

GL-MC-UTPF-SC1G-18SM-1550 используется для передачи данных между двумя точками сети с использованием оптического волокна. Он работает в паре с обратным медиаконвертером GL-MC-UTPG-SC1G-18SM-1310 - один устанавливается на отправляющем конце, второй - на принимающем. Применяется в системах, требующих длинных линий связи без помех: IP-камеры видеонаблюдения, точки доступа Wi-Fi, промышленные контроллеры, системы сбора данных, городские телекоммуникационные сети.

Технические характеристики

• Тип: неуправляемый медиаконвертер
• Электрический порт: 1× RJ45, 10/100/1000 Мбит/с, автоподбор скорости и дуплекса
• Оптический порт: 1× SC (одноволоконный, SFP-совместимый)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Максимальная дальность: 20 км
• Потребление энергии: 2 Вт
• Питание: 5 В постоянного тока (блок питания в комплекте)
• Корпус: металлический, светло-серый
• Размеры: компактные, для настольного или настенного монтажа

Совместимость и монтаж

GL-MC-UTPF-SC1G-18SM-1550 необходимо использовать только в паре с совместимым устройством GL-MC-UTPG-SC1G-18SM-1310 - они работают на противоположных длинах волн, что позволяет передавать и принимать данные по одному волокну. Кабель должен быть одноволоконным (single-mode), с разъёмом SC APC/UPC. Электрическая сторона подключается к маршрутизатору, камере или другому сетевому устройству через стандартный Ethernet-кабель Cat5e/Cat6. Блок питания подключается к розетке 220 В - он уже входит в комплект. Для установки достаточно закрепить корпус на стене или столе и подключить кабели - никаких настроек не требуется.

Безопасность и стандарты

Устройство соответствует требованиям EMC и защищено от перегрузок по питанию. Нет сертификации по взрывозащите - не применяется в зонах с повышенной опасностью. Работает в температурном диапазоне, указанном производителем (не уточнён - рекомендуется избегать экстремальных условий).

Преимущества

• Поддержка Gigabit Ethernet - скорость до 1 Гбит/с без потерь
• Функция LFP (Link Fault Passthrough): при обрыве оптики автоматически отключает Ethernet-порт, предотвращая ложную активность сети
• Металлический корпус повышает устойчивость к электромагнитным помехам и механическим воздействиям
• Встроенное питание 5 В - удобно для установки в местах без стандарта PoE
• Нет необходимости в настройках - Plug & Play

Ограничения применения

• Не работает с многоволоконными (multimode) кабелями - только single-mode
• Только в паре с GL-MC-UTPG-SC1G-18SM-1310; нельзя заменить другими моделями
• Не поддерживает VLAN, QoS, управление трафиком - только базовая передача
• Не предназначен для работы при температурах ниже 0 C или выше +50 C (без указания точных значений - лучше избегать суровых условий)
• Нет резервирования питания - при отключении электричества связь теряется

Примеры использования

• Подключение IP-камеры на удалённой площадке к центральному NVR через оптоволокно
• Обеспечение связи между зданиями предприятия на расстоянии 15–20 км
• Размещение беспроводной точки доступа вне помещения с питанием от локального адаптера
• Интеграция в существующую сеть CCTV, где медный кабель даёт помехи или ограничен по длине

Практические советы

• Проверьте тип кабеля: используйте только одноволоконный (single-mode) с разъёмом SC. Многоволоконный кабель не будет работать.
• Убедитесь, что на другом конце стоит именно GL-MC-UTPG-SC1G-18SM-1310 - другие модели не совместимы.
• При монтаже не перегибайте оптический кабель - радиус изгиба должен быть больше 30 мм.
• Для долговечности фиксируйте медиаконвертер GL-MC-UTPF-SC1G-18SM-1550 в защищённом месте - хотя корпус металлический, он не герметичен.
• Если после подключения нет связи - проверьте полярность волн: TX 1550 нм должен быть напротив RX 1310 нм на втором устройстве.
