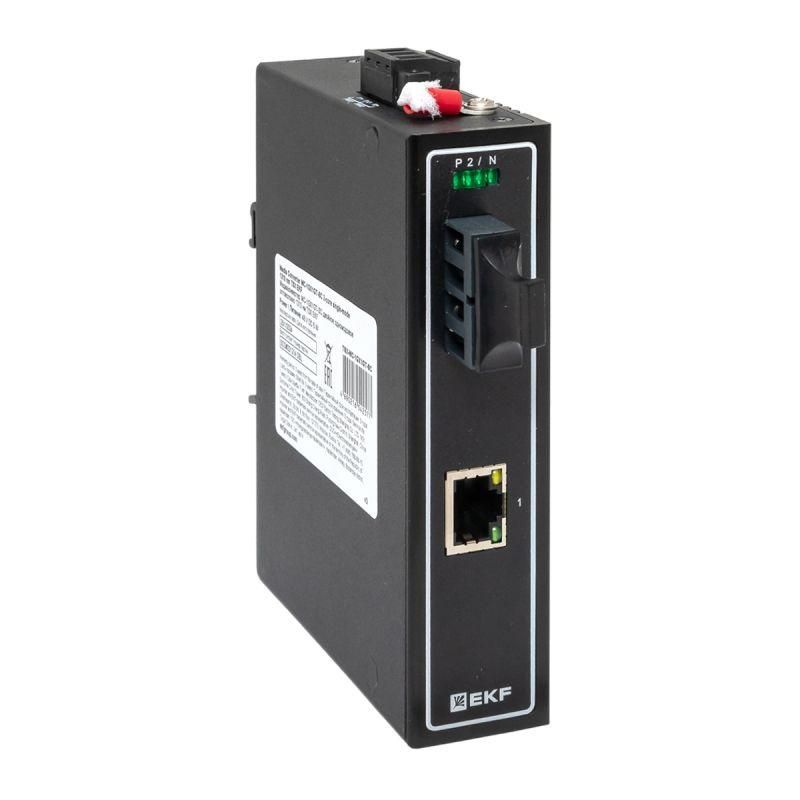

Медиаконвертер 10/100/1000Base-TX в 1000Base-X, разъем SC, двойное одномодовое оптоволокно, 1310нм TSX |TSX-MC-1GX1GT-SC|EKF

Медиаконвертер EKF TSX-MC-1GX1GT-SC обеспечивает надёжное соединение между медной сетью и оптоволокном, преобразуя сигнал Gigabit Ethernet с разъёма RJ45 в световой импульс через интерфейс SC на одномодовом волокне. Подходит для промышленных систем, где требуется устойчивая передача данных на расстояния до 10–20 км.

Назначение и область применения

Медиаконвертер EKF TSX-MC-1GX1GT-SC используется для связи устройств с медными портами (RJ45) с оптоволоконной инфраструктурой. Он позволяет продлить дальность передачи данных за пределы 100 метров, характерных для медных кабелей, используя одноволоконную линию. Применяется в промышленных сетях: на заводах, транспорте, энергообъектах, в системах видеонаблюдения и АСУ ТП, где важна помехоустойчивость и долгий пробег сигнала.

Технические характеристики

• Порт RJ45: 10/100/1000 Мбит/с, автопараметризация (Auto MDI/MDIX, Auto Negotiation)
• Оптический порт: SC, одномодовое волокно, длина волны 1310 нм, скорость 1000 Мбит/с
• Дальность передачи: до 10–20 км (зависит от качества волокна и потерь)
• Поддерживаемый формат: 1000Base-X (SFP/SC/FC/ST совместимы по протоколу)
• Работает без настройки: все параметры определяются автоматически
• Питание: внешний источник 12–48 В постоянного тока (в комплект не входит)
• Рабочая температура: –40…+75 C
• Степень защиты: IP30 (корпус из металлического шасси)

Совместимость и монтаж

Медиаконвертер EKF TSX-MC-1GX1GT-SC совместим с любыми устройствами, поддерживающими IEEE 802.3ab (Gigabit Ethernet) и 1000Base-X. Для работы необходим оптический кабель с разъёмом SC/APC или SC/UPC - важно соблюдать соответствие типа волокна (одномодовое) и длины волны (1310 нм). Кабель RJ45 - стандартный UTP Cat5e/Cat6. Установка: корпус крепится на DIN-рейку или стену. Подключение питания - клеммы на боковой стороне. Никаких переключателей или программирования не требуется - всё работает сразу после включения.

Безопасность и стандарты

Соответствует требованиям EN 61000-6-2 (электромагнитная совместимость для промышленной среды) и EN 61000-6-4 (выбросы). Защита от перенапряжений и скачков напряжения реализована на входе питания. Корпус выполнен из стали с IP30 - защищён от доступа пальцев и крупной пыли, но не герметичен. Не предназначен для установки во влажных или взрывоопасных зонах без дополнительной защиты.

Преимущества

• Автоматическое определение скорости и режима подключения - не нужна настройка
• Высокая устойчивость к электромагнитным помехам благодаря оптоволокну
• Широкий диапазон рабочих температур - подходит для суровых условий
• Индикация состояния портов (LED) - легко диагностируется работа сети
• Металлический корпус - прочность и рассеивание тепла

Ограничения применения

• Не поддерживает PoE - питание устройства необходимо подавать отдельно
• Только один оптический порт - нельзя использовать как коммутатор или мультипортовый конвертер
• Требуется отдельный оптический кабель с разъёмом SC; несовместим с многомодовым волокном
• Не имеет управления - невозможно настроить VLAN, QoS, фильтрацию
• IP30 - не защищён от воды, пыли и механических повреждений в открытой среде

Примеры использования

• Подключение камеры наблюдения на удалённом участке цеха к серверному помещению через оптоволокно
• Обмен данными между PLC и HMI-панелью на расстоянии более 100 м
• Связь между датчиками на элеваторе и контроллером в машинном зале
• Интеграция промышленного оборудования в существующую оптоволоконную сеть предприятия

Практические советы

• Перед монтажом проверьте тип волокна - обязательно одномодовое (SMF), иначе связь не будет работать
• Используйте SC-коннекторы с углом полировки APC (зелёный колпачок) для снижения отражений - особенно при длинных линиях
• Не забудьте про питание: выбирайте стабилизированный блок питания 12–48 В DC с запасом мощности
• При прокладке оптики избегайте резких изгибов - радиус меньше 30 мм может вызвать потери сигнала
• Для быстрой диагностики: горят ли LED “Link” на обоих портах? Если да - соединение установлено
