Медиаконвертер 10/100/1000Base-TX в 1000Base-X, разъем SC, двойное одномодовое оптоволокно, 1550нм TSX |TSX-MC1-1GX1GT-SC|EKF

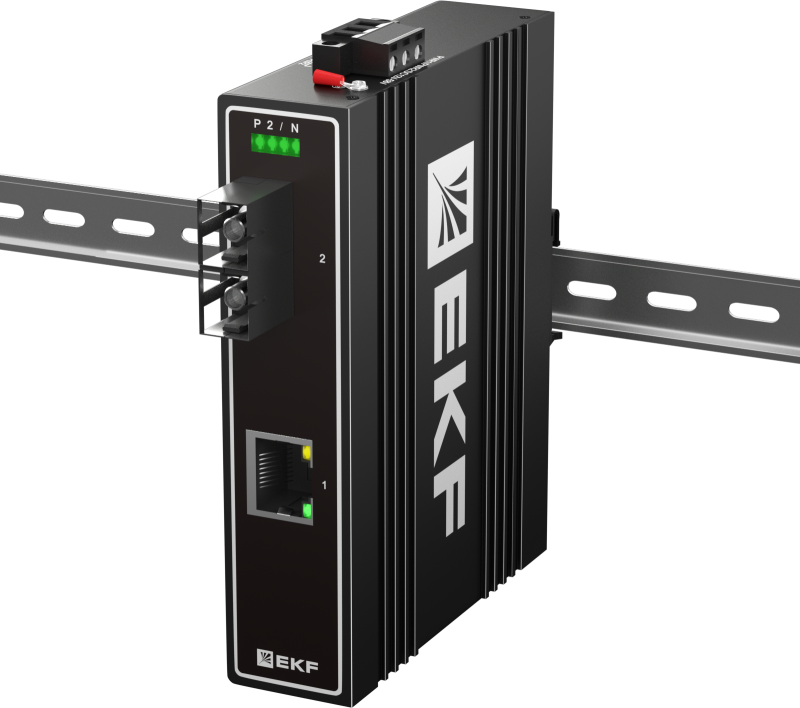

Медиаконвертер EKF TSX-MC1-1GX1GT-SC преобразует сигнал с медного кабеля Gigabit Ethernet в оптический, обеспечивая надежную передачу данных на расстояния до нескольких километров. Подходит для промышленных сетей, где требуется устойчивость к помехам и длинные линии связи.

Назначение и область применения

Медиаконвертер EKF TSX-MC1-1GX1GT-SC используется для соединения устройств Ethernet с оптоволоконной линией. Он переводит электрический сигнал с порта RJ45 (медная витая пара) в световой сигнал через интерфейс SC на одномодовом волокне. Применяется там, где необходимо избежать электромагнитных помех, увеличить дальность связи или обеспечить гальваническую развязку между оборудованием.

Технические характеристики

• Электрический порт: один RJ45, 10/100/1000 Мбит/с, автоподбор скорости и режима дуплекса
• Оптический порт: один SC, одноволоконный (двойное волокно), стандарт 1000Base-X
• Длина волны: 1550 нм - позволяет работать на больших расстояниях
• Поддержка протокола: IEEE 802.3u, IEEE 802.3ab
• Работает без настроек: все параметры определяются автоматически
• Индикация состояния: LED-индикаторы питания, link/activity на обоих портах

Совместимость и монтаж

Медиаконвертер EKF TSX-MC1-1GX1GT-SC совместим с любыми устройствами, поддерживающими Gigabit Ethernet на порте RJ45. Для работы с оптоволокном необходим двухволоконный кабель с разъемами SC/APC или SC/UPC - важно использовать именно одномодовые волокна (SMF), так как длина волны 1550 нм рассчитана именно на них. Кабель должен иметь соответствующий затухание и длину, не превышающую допустимые пределы для вашего трансивера (обычно до 10–20 км).

Установка проста: подключите медный кабель к порту RJ45, оптоволоконный кабель - к разъему SC, подайте питание. Настраивать ничего не нужно - все работает сразу после включения.

Безопасность и стандарты

Медиаконвертер EKF TSX-MC1-1GX1GT-SC соответствует требованиям EMC и защищён от перегрузок по напряжению. Производитель указывает сертификацию по стандартам IEC 61000-6-2 и IEC 61000-6-4, что делает его подходящим для промышленной среды. Устройство не имеет защиты от пыли и воды - не предназначено для установки вне помещений без корпуса IP65/IP67.

Преимущества

• Автоматическое определение скорости и дуплекса - исключает ошибки настройки
• Стандартный разъем SC - легко заменяемый и распространенный в промышленных системах
• Высокая устойчивость к ЭМИ благодаря оптической передаче
• Гальваническая развязка между медными и оптическими участками сети - снижает риск повреждения оборудования
• Небольшие габариты и компактный дизайн - удобно монтировать в шкафах и на DIN-рейках

Ограничения применения

• Не поддерживает PoE - нельзя запитывать камеры или точки доступа через этот конвертер
• Только одномодовое волокно - не работает с многомодовым кабелем
• Не предназначен для открытых площадок - отсутствует защита IP; нужен внешний корпус при наружной установке
• Один оптический порт - нельзя подключить несколько волокон или сделать резервирование без дополнительных устройств

Примеры использования

• Связь между контроллерами PLC и HMI на заводе через оптоволокно, чтобы избежать помех от частотных преобразователей
• Передача данных от видеокамер на удалённый сервер в условиях высокой электромагнитной активности
• Объединение зданий на территории предприятия, когда расстояние превышает 100 метров
• Подключение промышленных терминалов к центральной сети через существующую оптическую магистраль

Практические советы

• Проверьте тип волокна перед подключением: используйте только одномодовый кабель (SMF), иначе связь не будет работать
• Убедитесь, что длина оптического участка не превышает 20 км - для 1550 нм это максимальная рекомендованная дистанция
• Чистите разъемы SC перед подключением - грязь на торцах волокна часто вызывает потерю сигнала
• Если вы планируете установку в шкафу, учтите, что устройство не имеет вентилятора - обеспечьте достаточную циркуляцию воздуха
• Для резервирования сети потребуется второй аналогичный медиаконвертер EKF TSX-MC1-1GX1GT-SC и две параллельные оптические линии
