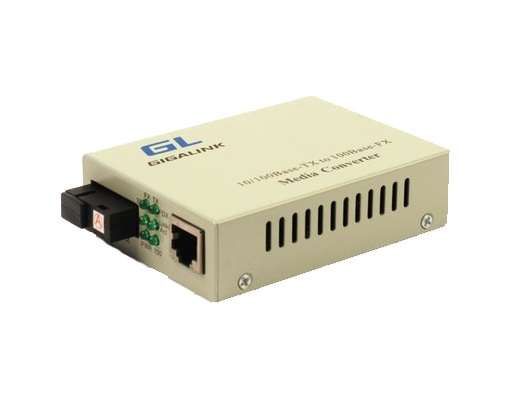

Медиаконвертер неуправляемый 1хRJ45, 1хSC 10/100 Мб/c, Tx:1310/Rx:1550, до 20 км - GL-MC-UTPF-SC1F-18SM-1310 GIGALINK ЭКО17962

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1310 - это неуправляемое устройство для перевода электрического сигнала с витой пары в оптический и обратно, обеспечивая связь на расстоянии до 20 км. Применяется в паре с аналогичным конвертером на другом конце линии, где используется противоположная длина волны. Устройство подходит для промышленных, коммерческих и административных объектов, где требуется надежная передача данных через оптоволокно.

Назначение и область применения

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1310 предназначен для соединения Ethernet-устройств с оптоволоконными линиями связи. Он преобразует сигнал между медным кабелем (RJ45) и оптическим кабелем (SC), позволяя передавать данные на расстояния, недоступные для обычного UTP-кабеля. Особенно эффективен там, где есть помехи, длинные трассы или необходима гальваническая развязка.

• Подключение IP-камер видеонаблюдения к центральному серверу за пределами зоны действия Ethernet
• Обеспечение связи между удаленными офисами, узлами управления или точками доступа Wi-Fi
• Интеграция в промышленные сети (станки, АСУ ТП), где важна устойчивость к ЭМИ
• Работа в условиях повышенной влажности, перепадов температур - при условии правильного размещения оборудования

Технические характеристики

• Тип портов: один порт RJ45 10/100 Мбит/с, один порт SC 100 Мбит/с
• Длина волны передачи (Tx): 1310 нм
• Длина волны приема (Rx): 1550 нм
• Максимальное расстояние: до 20 км (при использовании одномодового волокна)
• Технология: WDM (Wavelength Division Multiplexing) - позволяет использовать одну волоконную линию для двух направлений передачи
• Питание: 5 В постоянного тока (блок питания в комплекте)
• Потребление энергии: 2 Вт
• Защита: IP20 - защита от прикосновений и ограниченной пыли; не предназначено для улицы или сырых помещений без дополнительной защиты
• Корпус: металлический, компактный, рассчитан на настольное или настенное крепление

Совместимость и монтаж

Медиаконвертер GIGALINK GL-MC-UTPF-SC1F-18SM-1310 работает исключительно в паре с моделью GL-MC-UTPF-SC1F-18SM-1550 - именно она должна находиться на втором конце линии. Оба устройства используют разные длины волн, что позволяет передавать и принимать сигнал по одному волокну без конфликта.

• Подключите витую пару (Cat5e/Cat6) к порту RJ45 - скорость фиксируется автоматически (10/100 Мбит/с)
• Подсоедините одномодовый оптический кабель с разъемом SC/APC или SC/UPC - важно соблюсти полярность (Tx на одном конце соответствует Rx на другом)
• Подключите блок питания 5 В - входной разъем стандартизирован, полярность указана на корпусе
• Физическое крепление: два кронштейна на задней стенке для настенного монтажа или размещение на столе

Не используйте многомодовое волокно - оно не поддерживает дальность 20 км и может вызвать потерю сигнала.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. Сертифицировано по нормам EMC и электробезопасности для бытовых и профессиональных применений. Защита IP20 исключает возможность попадания воды или крупных частиц внутрь - не применяйте в помещениях с высокой влажностью без герметизации корпуса.

Преимущества

• Автоматическая работа - никаких настроек, Plug & Play
• Функция LFP (Link Fault Passthrough): при обрыве оптической линии или отказе подключенного устройства, порт RJ45 автоматически теряет связь - это помогает оперативно выявить проблему в сети
• Металлический корпус повышает устойчивость к механическим воздействиям и снижает уровень ЭМИ
• Энергоэффективность: всего 2 Вт потребления - подходит для длительной работы без перегрева
• Компактный размер - легко размещается даже в плотном шкафу

Ограничения применения

• Не поддерживает Gigabit Ethernet - максимальная скорость 100 Мбит/с
• Только одномерный режим работы: требует обязательной пары с устройством на 1550 нм
• Нельзя использовать с многомодовым волокном - потеря сигнала гарантирована
• IP20 - нельзя устанавливать на улице, в сырых цехах, без дополнительной защиты (например, в закрытом щите)
• Нет возможности управления, мониторинга или SNMP - только базовая передача

Примеры использования

• Видеонаблюдение: камеры на территории завода подключены к NVR через оптоволокно, протянутое на 15 км
• АСУ ТП: контроллер на участке производства связан с центром управления по оптической линии, минуя зоны с сильными помехами
• Государственные учреждения: передача данных между зданиями, где запрещена проводная связь из-за требований к защите информации
• Wi-Fi точки доступа: установлены на крыше здания, питание и управление обеспечиваются через медиаконвертер от основного сервера внутри

Практические советы

• Перед монтажом проверьте тип волокна - обязательно одномодовое (SMF), сечением 9/125 мкм
• Используйте качественные SC-коннекторы с хорошей затиркой - плохой контакт снижает дальность и стабильность
• Не перегибайте оптический кабель - радиус изгиба должен быть больше 30 мм
• При прокладке линии более 10 км рекомендуется измерить потери на каждом участке - допустимые значения для 1310 нм - до 0,4 дБ/км
• Запомните: этот медиаконвертер - всегда часть пары. Нельзя заменить его любым другим конвертером, даже с такими же портами
• При возникновении проблем - первым делом проверьте совпадение длины волны на обоих концах: 1310 нм ↔ 1550 нм
