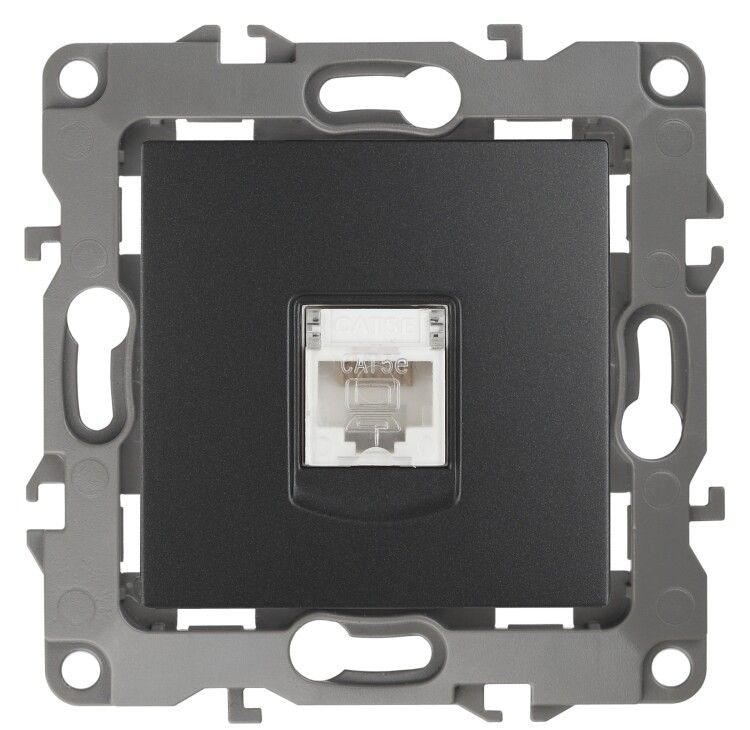

Розетка информационная 12-3107-05 RJ45, антрацит (10/100) |Б0014727 | ЭРА

Розетка информационная ЭРА 12 12-3107-05 - это скрытый модульный разъём RJ45 с защитой IP20, предназначенный для подключения устройств по сети Ethernet категории 5e. Подходит для монтажа в стеновые коробки, совместим с кабелями витой пары и используется в офисах, жилых помещениях и малых предприятиях.

Назначение и область применения

Розетка информационная ЭРА 12 12-3107-05 служит для подключения сетевых устройств - компьютеров, телефонов VoIP, камер наблюдения, принтеров и других оборудования, использующих проводную сеть Ethernet. Устройство позволяет передавать данные со скоростью до 100 Мбит/с (10/100 Base-TX). Применяется в новых и ремонтных проектах, где требуется эстетичный и надёжный способ вывода сети в помещении.

Технические характеристики

• Тип разъёма: RJ45 8P8C - стандартный интерфейс для Ethernet-кабелей
• Количество разъёмов: один
• Категория кабеля: Cat 5e - поддерживает скорость до 100 Мбит/с
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Тип монтажа: скрытый - устанавливается в подрозетник глубиной не менее 45 мм
• Габариты: 75×75×45 мм - соответствует стандартным подрозетникам
• Материал корпуса: пластик (поликарбонат) - устойчив к механическим нагрузкам и перегреву
• Цвет: антрацит (серый) - сочетается с другими элементами серии ЭРА 12
• Выход кабеля: прямолинейный - удобен для прокладки кабеля вниз или в сторону
• Крепление: в распор + винты - фиксируется в подрозетнике без дополнительного крепления
• Комплектация: механизм с декоративной накладкой - готов к установке из коробки
• Наличие сальника: да - предохраняет кабель от повреждения при входе в корпус

Совместимость и монтаж

Розетка информационная ЭРА 12 12-3107-05 совместима с любыми стандартными подрозетниками диаметром 68–70 мм. Для монтажа необходимо:

• Завести кабель UTP (Cat 5e или выше) через сальник
• Подготовить конец кабеля по T568A или T568B - цветовая схема указана на контактах внутри механизма
• Зафиксировать кабель зажимами внутри разъёма
• Вставить механизм в подрозетник и закрутить распорные винты
• Надеть декоративную рамку - она плотно прилегает, не болтается

Не требует дополнительных инструментов - достаточно крестовой отвертки и обжимного инструмента для кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.19 и международному стандарту IEC 60603-7 для информационных розеток. Нагрузка на контакты рассчитана на рабочий ток до 0,5 А - безопасна для передачи сигнала Ethernet. Отсутствие защиты от брызг (IP20) делает её непригодной для влажных помещений, таких как кухни, ванные комнаты или улица.

Преимущества

• Простота монтажа благодаря продуманной конструкции механизма и наличию сальника
• Надёжный контакт благодаря медным контактам с серебряным покрытием - снижает переходное сопротивление
• Антрацитовый цвет гармонирует с другими изделиями серии ЭРА 12 - единый стиль в интерьере
• Жесткая конструкция корпуса исключает деформацию при затяжке винтов
• Срок службы механизма повышен - используется качающаяся контактная группа, как в выключателях серии

Ограничения применения

• Не предназначен для использования во влажных средах - IP20 не защищает от влаги
• Поддерживает только скорость до 100 Мбит/с - не подходит для Gigabit Ethernet (1000 Мбит/с), если кабель или оборудование не поддерживают 10/100 режим
• Не совместим с PoE-устройствами высокой мощности - не проверено на соответствие стандартам питания по Ethernet
• Только скрытый монтаж - не имеет внешней накладной версии

Примеры использования

• Подключение ПК в офисном кабинете к локальной сети
• Установка в детской комнате для подключения игровой приставки или смарт-телевизора
• Монтаж в гостинице для каждого номера - стандартизированное решение
• Подключение IP-камеры видеонаблюдения в коридоре квартиры
• Обустройство домашнего сервера или NAS-накопителя

Практические советы

• При прокладке кабеля соблюдайте минимальный радиус изгиба - не менее 4 диаметров кабеля, чтобы не нарушить передачу сигнала
• Перед сборкой проверьте целостность кабеля тестером - особенно важно при использовании самодельных обжимов
• Убедитесь, что подрозетник не перегружен - розетка занимает весь объём, свободного места для других проводов нет
• Если нужна поддержка Gigabit - выбирайте розетку категории Cat 6; эта модель 12-3107-05 не подходит
• При замене старой розетки - снимите напряжение с цепи, даже если питание только на сигнал
