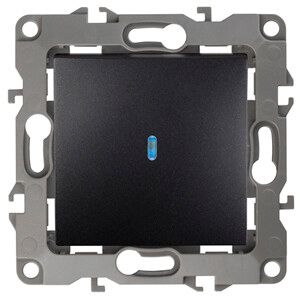

Выключатель одноклавишный скрытого монтажа с подсветкой антрацит 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-05 - Б0014637

Выключатель с подсветкой 1-клавишный 10А 250В IP20 антрацит от бренда ЭРА (артикул Б0014637) предназначен для удобного управления освещением в жилых и офисных помещениях с возможностью видеть положение клавиши в темноте. Модель входит в серию Эра 12 и совместима с рамками этой же серии.

Назначение и область применения

Выключатель с подсветкой 1-клавишный 10А 250В IP20 антрацит используется для включения и выключения одного участка электрической цепи - например, точечного светильника, люстры или настенной лампы. Подсветка клавиши помогает найти переключатель в темноте, что особенно полезно в спальне, коридоре или на лестнице. Применяется в квартирах, домах, офисах и других объектах с внутренней проводкой. Устройство рассчитано на работу в сетях до 250 В переменного тока, максимальный ток нагрузки - 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли; подходит только для сухих помещений
• Количество клавиш: одна
• Тип управления: механический - кнопка с фиксацией в двух положениях
• Схема подключения: однополюсная - управляет одним проводом фазы
• Способ подключения: безвинтовые зажимы - быстрое и надёжное соединение проводов без инструментов
• Сигнальный контакт: есть - позволяет использовать устройство в системах автоматизации или контроля состояния
• Материал корпуса: термопласт - прочный, не поддерживающий горение, без галогенов
• Отделка: матовая, антрацит (цвет 7016)
• Габариты: 68×68×45 мм
• Тип серии: рамочная - совместим с рамками Эра 12
• Количество модулей: 0 - не требует места в DIN-рейке

Совместимость и монтаж

Выключатель 1-клавишный Эра Б0014637 предназначен для скрытой установки в стену. Крепится двумя способами: через распорные элементы и винты. Для работы требуется предварительно установленная металлическая или пластиковая подрозетник. Совместим исключительно с рамками серии Эра 12 - другие рамки не обеспечат правильную посадку и эстетичный вид. Безвинтовые зажимы позволяют зафиксировать провода сечением до 2,5 мм2 без отвертки. Перед монтажом убедитесь, что провода обрезаны ровно и не имеют повреждений изоляции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового оборудования. Материал корпуса - термопласт без галогенов, не поддерживает горение и не выделяет токсичных веществ при нагреве. Степень защиты IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в ванных, кухнях или на улице запрещено. Напряжение 250 В и ток 10 А соответствуют нормам для однофазных сетей в России и странах СНГ.

Преимущества

• Подсветка клавиши работает без внешнего питания - светодиод питается от проходящего тока, поэтому не требует дополнительных проводов
• Матовое антрацитовое покрытие маскирует следы пальцев и легко сочетается с современным интерьером
• Безвинтовые зажимы снижают риск плохого контакта и ускоряют монтаж
• Сигнальный контакт позволяет интегрировать выключатель в системы умного дома (например, для определения состояния “вкл/выкл”)
• Конструкция механизма устойчива к механическим воздействиям - долгий срок службы даже при частом использовании

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 не защищает от влаги
• Не подходит для управления мощными нагрузками выше 2,2 кВт (при 220 В)
• Только для скрытой установки - не предназначен для открытой проводки
• Совместим только с рамками Эра 12 - другие рамки не будут плотно прилегать
• Запрещён монтаж в местах с постоянным перегревом (рядом с печами, котлами, мощными нагревателями)

Примеры использования

• Управление ночным светом в спальне - подсветка помогает найти выключатель без включения основного освещения
• Коридор или лестница - удобно включать свет перед выходом, особенно когда в доме темно
• Офисные кабинеты - стильный дизайн в рамках Эра 12 создаёт единый визуальный ряд всех розеток и выключателей
• Жилые дома с системой “умный дом” - сигнальный контакт передаёт состояние выключателя в контроллер

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клемме
• При подключении используйте провода сечением 1,5–2,5 мм2 - более толстые не войдут в зажим
• Если выключатель установлен рядом с другими устройствами серии Эра 12 - выбирайте одинаковые цвета и типы отделки для гармоничного вида
• Не затягивайте винты крепления слишком сильно - можно треснуть корпус из термопласта
• Проверьте соответствие глубины подрозетника - габариты выключателя 45 мм в глубину, стандартные подрозетники обычно 40–50 мм
